НЕИСПРАВНОСТИ ГИДРОКОРРЕКТОРА

Среди наиболее вероятных причин неработающего гидрокорректора фар можно выделить разгерметизацию мест соединения трубок, уплотнительных манжет. Последствием неплотных соединений является утеря рабочей жидкости, подсасывание в систему воздуха. Для исправного перемещения рабочих поршней система должна быть полностью заполнена жидкостью. Производитель не предполагает ремонт гидрокорректора, поэтому в случае выхода системы из строя узел меняется в сборе. Тем не менее в статье «Ремонт гидрокорректора» показано, что система поддается дефектовке и восстановлению.

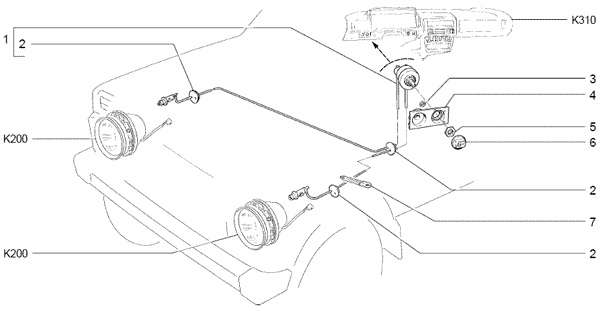

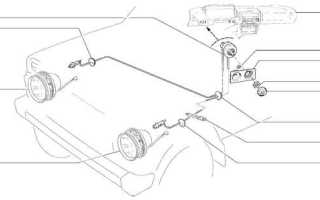

Где находится гидрокорректор ламп? У каждого из блока фар находится исполнительный механизм, воздействующий на отражатель, от которого в салон идут 2 трубки. Через технологическое отверстие в моторном щите трубки идут к главному цилиндру и переключателю на приборной панели.

Разбираем закисшую тягу датчика положения кузова туарег. Осторожно! Куча ржавчины!

20170728 095425

LED фары головного освещения на Ниву, Jeep, ВАЗ, УАЗ

Возможен ли ремонт гидрокорректора

Производители корректоров для Лады Гранта не предусматривали возможности восстановления устройства. Предполагается, что водителю следует произвести замену. Однако, ремонт гидрокорректора своими руками возможен, хоть он и устраняет проблему лишь на некоторое время. Добиться полноценной работоспособности невозможно, однако плафоны устанавливаются в рабочее положение и закрепляются в нем.

Это интересно: Как обучить дросельную заслонку Ниссан Альмера Классик

Выбор между электрокорректором или гидравлическим регулятором основывается на нескольких параметрах:

• стоимость – гидравлика обойдется значительно дешевле электрокорректора;
• условия эксплуатации – когда авто часто попадает в ситуации с резкими перепадами температур, стоит заплатить больше, но получить надежную систему регулировки;
• модель авто – не все автомобили позволяют подключить электрокорректор, однако, на Ладе установить такой возможно.

Варварский метод ремонта

Многие водители не обременяют себя ни ремонтом, ни с заменой гидрокорректора. Когда фары начинают светить вниз, они попросту вкручивают саморезы с тыльной стороны рабочего цилиндра. Регулировка положения штока и уровня наклона фар осуществляется вкручиванием и выкручиванием саморезов.

После такого ремонта понятие корректора фар к системе больше не применимо, так как исчезает возможность быстрой корректировки угла наклона отражателя фар из салона. Но такой ремонт имеет право на жизнь, если неисправность застала вас в пути и другой возможности поднять свет фар попросту нет.

Ремонт корректор фар ВАЗ 2110 ч.2

Восстановление без снятия

1. Вытащите исполнительные механизмы из блока фар.
2. Снимите трубки с посадочных мест, после чего закрепите трубки так, чтобы из них не вытекла оставшаяся в них рабочая жидкость. Место посадки предварительно лучше подогреть, но можно просто обрезать трубки у края посадочных мест. Проверьте рабочий ход цилиндров исполнительных механизмов, двигая их за шток с помощью плоскогубцев. Поршни должны перемещаться без подклинивания.
3. В каждом исполнительном механизме есть заглушка для прокачивания системы, которую необходимо предварительно вытащить.
4. Поверните переключатель на приборной панели в положение О. Заполните трубки тосолом так, чтобы сверху оставалась небольшая капля, после чего наденьте их на штуцеры исполнительных механизмов.
5. Расположите корпусы рабочих цилиндров так, чтобы отверстие для прокачки было самой высокой точкой.
6. Удерживая шток в максимально задвинутом положении, заполните рабочий цилиндр жидкость до образования над отверстием для прокачки небольшой «горочки».
7. Закройте заглушку.

Система должна заработать, но поскольку не производилась дефектовка герметичности соединений у главного цилиндра, регулятора у приборной панели и уплотнителей рабочих цилиндров, то нельзя быть уверенным в долгом сроке службы гидрокорректора после такого ремонта. Такой метод восстановление не сработает, если система завоздушена у главного цилиндра в салоне.

Реставрация гидрокорректора фар

Вам необходимо знать, где находится и как снять гидрокорректор фар, так как для полноценной дефектовки потребуется демонтировать рабочие цилиндры и главный регулировочный механизм. Возьмите 2 небольшие отрезки трубки, чтобы после снятия соединить рабочие цилиндры с главным механизмом, заполните систему водой. Если устройство работоспособно, переведите переключатель в режим максимального поднятия уровня фар и оставьте механизмы в таком положении на несколько часов. Если за это время не появилось утечек, систему можно заполнять антифризом и устанавливать на автомобиль. Если течь проявилась не в соединениях трубок, гидрокорректор лучше заменить на новый либо установить взамен его электрокорректор.

Это интересно: Схема подключения генератора Ваз 2106 — как самостоятельно подключить

Использовать следует только новую ОЖ, чтобы частички грязи не препятствовали нормальному ходу поршней. Помните о том, что система должна быть полностью заполнена рабочей жидкостью. Для восстановления вам потребуется шприц и затупленная игла, чтобы не повредить уплотнители цилиндров. Ремонт своими руками, процесс сборки и разборки отлично показаны на видео.

Доработки гидрокоректора на ВАЗ 2114 1.5 16 КЛ.Часть2.

ЗАМЕНА

Все работы будут показаны на примере автомобилей ВАЗ, в частности, Лада Гранта, но и на других моделях конструкция не будет иметь больших отличий.

Демонтаж неисправного гидрорегулятора:

• демонтируйте нижнюю декоративную панель слева от рулевой колонки (держится на клипсах);
• снимите ручку переключателя гидрокорректора. Для демонтажа достаточно потянуть ручку на себя;
• главный механизм крепится гайкой на 21, открутить которую можно только с помощью накидной головки. Поскольку усилие зажатия гайки небольшое, для откручивания также подойдет накидная головка на 22;
• вытащите главный механизм с внутренней части;
• в корпус каждой из фар входит свой рабочий цилиндр. Чтобы его вытащить, проверните корпус исполнительного механизма против часовой стрелки до освобождения защелок и потащите на себя;
• необходимо освободить трубки, которые крепятся к кузову специальными клипсами с хомутами. Если вы не собираетесь ремонтировать гидрокорректор, то трубки можно отрезать, что значительно упростит их демонтаж (их можно будет просто вытащить, потянув за отрезок трубки у левой фары). Бывает, что гидрокорректор не работает, но жидкости в системе еще довольно много, поэтому заранее приготовьте емкость для ее слива;
• снимите отрицательную клемму и демонтируйте аккумулятор, чтобы получить доступ к технологическому отверстию в моторном щите (потребуются накидные ключи на 10 и на 13);
• утопите сначала один из краев уплотнительной резинки отверткой, после чего постепенно продавите ее в салон;
• вытащите трубки вместе с уплотнителем, потянув за главный механизм в салоне. Скорее всего, придется отсоединить разъемы у педального узла, которые будут блокировать выход уплотнителя.

Установка нового гидрокорректора

Для установки с салона протяните через отверстие исполнительные механизмы и трубки до манжет. Поскольку пространство у педального узла ограничено, желательно попросить кого-то потянуть в подкапотном пространстве за направленные вами изнутри трубки. Уплотнительную резинку необходимо вытащить за моторный щит, после чего уже с наружной стороны установить в паз. Вам останется только уложить трубки по заводскому контуру. Клипсы с хомутами при необходимости можно купить либо заменить обычными хомутами.

Замена корректора фар на ВАЗ 2110

Поменять гидрокорректор фар под силу каждому автолюбителю. Времени на рабочий процесс уходит не более получаса. Из инструмента для замены гидравлического корректора пригодится лишь вороток с головкой 21-го размера и прямая отвертка. Остальное делается руками:

1. Снимаем ручку регулировки, находящуюся на панели приборов. Для этого за нее необходимо потянуть со средним усилием, слегка пошатывая.
2. Имеющимся ключом отворачиваем гайку под ручкой (она притягивает к панели главный цилиндр).
3. Нажимаем на прямоугольную кнопку на панели. Она находится несколько ниже регулировки гидрокорректора. В результате открывается дверца. Через образовавшийся проем снизу легко достаем свободный главный цилиндр.
4. Открываем капот. Находим блок-фары с интегрированными рабочими цилиндрами. Чтобы их снять, открепляем фиксаторы. После этого каждый цилиндр проворачивается против часовой стрелки и вынимается.
5. Приготовленной отверткой отворачиваем болты, которые крепят хомуты трубок.
6. Освобожденные элементы гидрокорректора просовываем в салон в месте, где выходят соединительные трубки. Имеющийся здесь уплотнитель податлив, поэтому сильно не помешает.
7. Установка нового корректора фар производится в обратном порядке.

Заметили, насколько все просто? Так что, если в вашем ВАЗ 2110 не хочет работать гидрокорректор, найдите полчаса и сделайте его замену. Согласитесь, возможность в любой момент подстроить направление светового пучка, не выходя из авто — это, вроде бы, и мелочь, однако приятная.

На электрическую

Более надежный и привлекательный электрокорректор фар на Ладу Гранту устанавливается следующим образом:

1. Прежде чем произвести установку электрокорректора фар, необходимо демонтировать вышедшее из строя устройство – сначала отсоединив главный цилиндр, затем – гидравлику и выведя трубки через салон.
2. От аккумулятора отключается минусовая клемма.
3. Электромеханизмы размещаются там, где были установлены рабочие цилиндры. Если уплотнительные кольца изношены – они меняются.
4. Минусовый провод замыкается на массу, плюсовый подсоединяется к 20 клемме.
5. Проводка проходит в пространстве, ранее занимаемом соединительными трубками.

Рычаг корректора при установке элемента демонтируется.

Закончив с проводкой, требуется вернуть клемму на минус. Обязательно проводится тестирование работоспособности новой системы.

На гидравлическую

Если владельца устраивает гидравлика, то замена гидрокорректора фар на Гранте производится аналогичным образом:

• демонтируется старая система, выводятся соединительные трубки;
• на место вышедших из строя элементов идентичным образом устанавливаются новые;
• проверяются уплотнительные кольца;
• проводится полное тестирование.

Отключение аккумулятора при установке гидравлики на замену испорченных корректоров не потребуется.

Улучшение света на машине ВАЗ 2110

НЕИСПРАВНОСТИ ЭЛЕКТРОМЕХАНИЧЕСКОГО КОРРЕКТОРА

Система с электроприводом гораздо надежней гидрокорректора, но и она не лишена недостатков.

Возможные неисправности:

• обламывание, перетирание проводов, образование окислов в разъемах;
• износ элементов электродвигателя;
• перегорание элементов схем (к примеру, вследствие перенапряжения в бортовой сети машины или попадания влаги внутрь корпуса блока управления). Неисправность резисторов может привести к тому, что корректор будет работать неправильно либо только в ограниченном диапазоне регулировки. Часто проблемой является износ резистивных дорожек, провоцирующий дребезг контактов. ЭБУ будет пытаться постоянно уравнять напряжение, вследствие чего элементы микросхем выходят из строя из-за перегрева.

Нами будет рассмотрен процесс диагностики электромеханического корректора фар принудительного действия. Диагностика сложных неисправностей автоматизированных систем, в работе которых используется датчики уровня дорожного просвета, требует куда более специализированной технической подготовки.

Порядок выполнения работы

Часть операций по ремонту фары следует выполнять в помещении, чтобы избежать попадании воды и мусора в место вклейки. В целом замена поврежденного элемента включает в себя следующие этапы:

1. Отключение узла от бортовой сети ВАЗ 2107 путем расстыковки разъемов сигнализатора поворота и лампы головного света.
2. Демонтаж корпуса из проема кузова при помощи крестообразной отвертки.
3. Удаление осколков разбитого стекла, в этой части операции следует быть осторожным, чтобы не порезаться.
4. С места стыка деталей необходимо снять остатки клеящей массы при помощи плоской отвертки.
5. Следующим шагом проводится очистка узла и обезжиривание растворителем.
6. Используя шприц – дозатор наносим небольшое количество клея по контуру равномерно без пропусков и разрывов.
7. Прикладываем прозрачный элемент на предназначенное ему место, прижимаем и фиксируем при помощи одноразовых приспособлений или скотчем.

Это интересно: Как снять руль на ВАЗ 2114 своими руками и произвести замену рулевой рейки

По мере высыхания клея элемент головного света ВАЗ 2107 устанавливается на место, рекомендуется поменять обе детали одновременно, в процессе эксплуатации они имеют склонность к помутнению и это стать заметно даже при беглом осмотре. Новое прозрачное стекло на фаре автомобиля ВАЗ 2107 замена, которого произведена своими силами, радует глаз. В ночное время обеспечивается лучшее освещение дороги.

https://youtube.com/watch?v=nBW2gNztZfo

ПРИНЦИПИАЛЬНАЯ СХЕМА

Перед началом диагностики следует изучить электрическую схему подключения мотор-редукторов на вашем автомобиле.

Чаще всего применяются 2 типовые схемы включения:

• с 5-ти проводным разъемом мотор-редукторов. Такой способ подключения можно встретить не только в штатных системах, но и в комплектах для установки электрокорректора своими руками (к примеру, ЭМКФ 11);
• с 3-х проводным разъемом мотор-редукторов (чаще всего встречается на современных авто). Соответственно, один из контактов будет «массой», второй – постоянным «+», третий – сигнальным проводом.

Несмотря на разную распиновку, работает электрокорректор фар на большинстве машин по схожему принципу. Принцип работы основывается на постоянном сравнении напряжения на двух переменных резисторах. Один из резисторов связан с переключателем положения корректора фар на приборной панели, а другой с датчиком фактического положения штока электрокорректора. Сравнивание напряжений дифференциальным усилителем позволяет реализовать уравнивание напряжений при ошибке рассогласования. Таким образом, поворот переключателя на приборной панели приводит к выдвижению электропривода корректора фар на фиксированное расстояние.

Что нужно для настройки фар ВАЗ 2107

Набор инструмента нужен простой, в большинстве случаев хватает стандартного чемоданчика, который есть в каждом багажнике. Понадобится домкрат, аптечка, знак аварийной остановки. На стене линии рисуют мелками либо маркерами, первый вариант удобнее. Упростит выполнение работ яркий фонарь.

• Регулировка света фар, автомобили ВАЗ 2108, 2109, 21099

С фарами работать не сложно, главное – действовать аккуратно и лучше в защитных рукавицах

МЕТОДЫ ДИАГНОСТИКИ

1. Проверка предохранителя (рекомендуем прочитать, как правильно заменить плавкую вставку). Если предохранитель часто перегорает, в цепи присутствует оголенный контакт, провоцирующий КЗ.
2. Визуальный осмотр разъемов на предмет наличия окислов контактов, также следует осмотреть видимый контур проводки на предмет перетирания, обрывов. Окислы с контактов можно убрать надфилем.
3. Проверка питания мультиметром. Если проверка мультиметром показала, что причина неисправности не в разъемах либо проводке, для поиска поломки следует разобрать мотор-редуктор или блок управления корректором фар. Осмотримте схемы на предмет обгоревших, вздувшихся радиодеталей, плохо припаянных контактов. При необходимости большинство элементов можно без труда купить в магазине радиодеталей.

Замена гидрокорректора фар ВАЗ-2114 последовательность действий

Описанный выше случай – это единственная неисправность, которую можно устранить. В других случаях придется менять гидрокорректор. Здесь тоже нет ничего сложного. Первое, что нужно сделать – это снять неисправный прибор. Для этого отворачиваем винты, с помощью которых хомуты трубопроводов прикреплены к скобам.

Далее снимаем ручку с основного цилиндра, а также откручиваем гайку, которой он крепится к приборной панели. После этого переходим к фарам. Здесь нужно отсоединить основные цилиндры и просунуть их вместе с трубками в салон автомобиля. Делать это следует аккуратно, чтобы не повредить электропроводку вашего автомобиля. Половина дела уже сделано, то есть первый этап работы завершен.

Теперь следует поставить исправное устройство. Ничего сложного здесь также нет. Берем новый гидрокорректор и устанавливаем его на место старого. Все действия здесь осуществляются в обратной последовательности. Следует также отметить, что многие владельцы «четырнадцатых», сталкиваясь с такой проблемой, вносят в конструкцию определенное усовершенствование.

В частности, вместо гидравлического они устанавливают электрический корректор фар. Последний является более надежным и долговечным, однако и стоит он дороже. Наиболее оптимальный вариант для ВАЗ-2114 – это электрокорректор типа «СиличЪ Зенит». Все дело в том, что он идеально становится на штатное место. Соответственно, никаких проблем и сложностей здесь не возникнет.

Процедура его монтажа несколько отличается от установки гидрокорректора. В первую очередь следует отсоединить от аккумуляторной батареи минусовую клемму. Далее поворачиваем против хода часовой стрелки основной цилиндр и снимаем его. После этого следует заменить уплотнительное кольцо. Следующий этап – установка электрического корректора. Ставится он на место главного цилиндра.

Далее нужно снять регулирующий рычаг. Он, как уже говорилось выше, находится в салоне. После этого минусовую клемму устройства нужно зафиксировать на одной из имеющихся под приборной панелью шпилек кузова, а плюсовую – соединить с гнездом колодки под номером 20. Проводка электрического корректора прокладывается вдоль жгута электропитания. Впрочем, ее впору запустить вместо трубопроводов гидрокорректора. Выбрать можно любой вариант по своему усмотрению. Вот, в принципе, и все. Осталось только лишь подсоединить обратно к аккумулятору минусовую клемму и проверить работоспособность установленного прибора.

ПРОВЕРКА ПИТАНИЯ МУЛЬТИМЕТРОМ

Если ранее вы не сталкивались с диагностикой электроприборов, рекомендуем ознакомиться с инструкцией по использованию мультиметра. Первым делом необходимо проверить, приходит ли на разъем мотор-редуктора постоянный «+» и есть ли на нем «масса». Также в режиме измерения постоянного тока (DCV) плюсовым щупом подключитесь к сигнальному проводу, а минусовым к пину «массы».

В выключенном состоянии напряжение минимально, тогда как при вращении переключателя должно быть от 3 до 10 В. Перед проверкой необходимо включить ближний свет фар.

Если «–» либо «+» в фишку не приходит, ту же операцию следует провести с разъемом, подключающимся к блоку управления в салоне машины. Если с фишки ЭБУ питание уходит, но к разъему так и не приходит, значит, дело в обрыве проводки. Если питание мотор-редуктора отсутствует и на разъеме, следует проверить «массу» и «+» самого блока управления. Ситуация, когда питание к блоку приходит, но ЭБУ никак не реагирует на смену положения переключателя, говорит о неисправности внутри блока управления корректором фар. Не рекомендуется долгое время подавать напрямую напряжение АКБ на выводы мотор редуктора, чтобы проверить его работоспособность. Для корректной диагностики электропривода следует включить в схему подстроечный резистор номиналом 10 кОм.

Устройство гидрокорректора фар

Что делать если треснул экран на телефоне. Что делать, если разбился экран ноутбука
Несложно догадаться, что принцип функционирования этого прибора основан на использовании парциального давления жидкости. В современных автомобилях применяется несколько гидравлических механизмов, принцип работы которых примерно одинаков. В качестве примера можно привести тормозную систему. И всё же каждый из таких механизмов имеет определённые конструкторские особенности. Классический гидрокорректор фар состоит из следующих компонентов:

• основного цилиндра, смонтированного в районе приборной панели;
• системы трубопроводов;
• исполнительных устройств, устанавливаемых непосредственно на фарах.

В качестве рабочего агента используется специальная морозостойкая жидкость. В отличие от электрических, гидравлические корректоры производятся неразборными – так легче обеспечить их идеальную герметичностью. Поэтому на официальном уровне (то есть на СТО, в автосервисах, дилерских центрах) утверждается, что эти устройства неремонтопригодны, и при их выходе из строя подлежат полной замене. Учитывая, что стоимость гидрокорректоров относительно невелика, в большинстве случаев покупка нового устройства действительно выглядит целесообразно. Но так уж устроен человек, что если имеется возможность выполнить ремонт самостоятельно, он, скорее всего, пойдёт именно на этот шаг. В случае с гидрокорректором фар такая возможность действительно существует, несмотря на уверения в обратном.

Правда, многие операции своими руками действительно выполнить малореально – например, продуть систему при попадании воздуха или поменять рабочую жидкость. Кстати, многие водители на вопрос, что залито в гидрокорректор фар, отвечают, что это тормозная жидкость. Это, кончено, не так – здесь используется тосол или состав, аналогичный ему. В рабочем состоянии магистраль устройства всегда находится под достаточно высоким давлением. Если покрутить рычажок вниз – давление уменьшается, и шток заставляет лампочку фары повернуться вниз. Постоянное высокое давление не слишком благоприятно отображается на ресурсе корректора, особенно если при его сборке были использованы некачественные материалы и комплектующие.

В частности, это касается резиновых уплотнений – зимой, когда температура опускается намного ниже нуля, они могут начать разрушаться, что приводит к разгерметизации системы и утечке жидкости. В результате происходит подклинивание поршней, причём на левой или правой фарах это может происходить не одновременно. Как итог – изменять угол становится невозможно, а головная оптика при этом может светить в разных направлениях, одна фара выше, другая – ниже. На всех автомобилях ВАЗ, оснащаемых гидравлическими корректорами, эти устройства собирают по практически идентичной схеме, хотя, безусловно, мелкие конструктивные отличия имеются, связанные с геометрией самого автомобиля, его компоновкой – от этого зависят габариты гидрокорректора, а также особенности компоновки трубопроводов и самих цилиндров. Представляем вашему вниманию таблицу совместимости ГК для конкретных моделей/семейств АвтоВАЗ:
