8 клапанные двигатели чаще всего устанавливаются на бюджетных, недорогих моделях автомобилей. В каждом цилиндр имеется по одному отверстию для впуска топливовоздушной смеси, и по одному – для выпуска отработанных газов. Кроме того 8 клапанные двигатели имеют лишь один распределительный вал, приводится который от ременной или цепной передачи. Преимущество 8 клапанного двигателя в простоте конструкции, а следовательно ремонт 8 клапанного двигателя обойдется недорого.

Производители 8 клапанных двигателей всегда стараются сэкономить на производстве, например благодаря использованию схемы с ручной регулировкой тепловых зазоров, и такие двигатели, как вы поняли, не оборудуются гидрокомпенсаторами. Это в коей-то мере можно назвать преимуществом, ведь такие двигатели не так восприимчивы к некачественному топливу. В 8 клапанном моторе, по сравнению с 16 клапанным не надо бояться обрыва ремня ГРМ, так как наличие специальных выемок в поршнях предотвращают серьезные повреждение силового агрегата, как это произошло бы в 16 клапанном двигателе. Но за счет того, что в 16 клапанном двигателе клапанов по 4 на каждый и два распредвала, он более экономичный, в плане расхода топлива, хоть и отличается более сложной конструкцией.

В 16 клапанном двигателе процессы сгорания проходят намного эффективней, что позволяет увеличить мощность до 15-20%, в сравнении с 8-клапанными моторами. Хочется отметить, что в автомобилях с 16 клапанном двигателем улучшается комфорт передвижения, снижается интенсивность шума и вибраций. Запасом хода 8-ми клапанные и 16-клапанные двигатели практически не отличаются.

Проще говоря, чем больше количество движущихся элементов, тем больше вероятность поломки. Если автомобиль вам нужен для спокойной, умеренной езды по городу, тогда 8-клапанный двигатель, то что вам нужно.

Двигатель с 16-ю клапанами более приемистый, на нем можно разогнаться, но на это придется немного потратиться. Возможность тюнинга двигателя в 16 клапанном двигателе более предпочтительна, так как у 16-клапанных двигателей впускной и выпускной тракты разнесены по разные стороны головки, что значительно облегчает монтаж впускных и выпускных коллекторов. Кроме того, сама головка блока цилиндров имеет больший потенциал для совершенствования. 8-клапанные двигатели тоже можно тюнинговать, но тюнинг 8 ми клапанного потребует больше сил и времени.

Замена ремня ГРМ на автомобилях LADA с двигателем 16 клапанов

09 сентябрь 2015 Лада.Онлайн 167 615
В настоящее время все новые Лада Приора выпускается с 16 клапанными двигателями. Эти силовые агрегаты также устанавливаются и на некоторые комплектации автомобилей Лада Гранта, Калина, Веста или XRAY. Газораспределительный механизм (ГРМ) этих двигателей предназначен для своевременного впуска в цилиндры двигателя горючей смеси и выпуска отработавших газов. Важно регулярно проверять состояние его ремня и при необходимости выполнить замену.

Через сколько нужно менять ремень ГРМ

• Согласно регламенту ТО Лада Приора проверку состояния ремня ГРМ следует проводить через 105 тыс. км, а замену — через 200 тыс. км пробега. Однако срез зубьев или обрыв ремня ГРМ может привести к утыканию клапанов (гнет клапана) в поршни, что приводит к дорогостоящему ремонту двигателя. Поэтому рекомендуем проверять состояние ремня ГРМ чаще — через каждые 45 тыс. км пробега.
• На автомобилях Лада Гранта и Лада Калина 2 проверка ремня ГРМ выполняют каждое ТО (каждые 15 000 км. пробега), а замену производят через 75 тыс. км. пробега.
• На Lada Vesta и XRAY проверку состояния ремня ГРМ следует проводить через 15 000 км пробега, а замену каждые 180 000 км.

Снятие ремня ГРМ

Потребуется: шестигранник «на 5», головка «на 17», «на 15», «на 10» и большая плоская отвертка.

Порядок действий:

1. Снять верхнюю крышку привода ГРМ, вывернув 5 винтов.
2. Снять нижнюю крышку привода ГРМ, отвернув 2 винта. Снять ремень генератора.
3. Схема привода распределительного вала.

Чтобы не нарушить фазы газораспределения, необходимо установить коленвал и распредвал в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра. Для этого:

1. проворачиваем коленвал по часовой стрелке за болт привода генератора до совмещения меток на зубчатых шкивах распредвалов с метками на задней крышке привода ГРМ.
2. проверяем, чтобы риска на маховике 1 расположена напротив прорези 2 верхней крышки картера сцепления.

Фиксируем маховик, вставив отвертку между зубьями маховика через отверстие в картере сцепления. Затем:

1. Снять шкив, отвернув болт.
2. Снять опорную шайбу.

1. Ослабить натяжение ремня, провернув болт ролика.
2. Снять ремень со шкивов распредвалов натяжного и опорного роликов.

После снятия ремня ГРМ коленвал и распредвал поворачивать нельзя. При замене ремня ГРМ также меняются натяжной и опорный ролики ремня.

Установка ремня ГРМ

Перед установкой роликов следует на резьбовую часть нанести резьбовой герметик. Болт натяжного ролика окончательно не затягиваем. Перед установкой ремня ГРМ проверяем совмещение установочных меток. Положение коленвала удобно контролировать по совмещению метки 1 на зубчатом шкиве коленвала с меткой 2 (ребро) на крышке масляного насоса.

Надеваем ремень ГРМ на шкив коленвала, натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев на шкив насоса охлаждающей жидкости, — за натяжной ролик. Затем надеваем ремень ГРМ на шкивы распредвалов.

Как натянуть ремень ГРМ

1. Вставить наконечники щипцов для снятия стопорных колец в пазы наружной обоймы натяжного ролика.
2. Натянуть ремень, поворачивая натяжной ролик против часовой стрелки.
3. Совмещаем вырез 1 наружной обоймы ролика с прямоугольным выступом 2 его внутренней втулки. Затягиваем ключом болт крепления ролика.

После установки шкива привода генератора, поворачиваем коленвал за болт крепления шкива на два оборота по часовой стрелке. Проверяем совмещение установочных меток на коленвале и распредвале, а также совмещение выреза с выступом на натяжном ролике.

Процесс замены ремня ГРМ также показан на видео:

Замена ремня ГРМ без специального инструмента

Способ можно использовать, если нет необходимости менять ролики.

Порядок действий

:

1. Срезаем половину старого ремня ГРМ канцелярским ножом.
2. Снимаем половину старого ремня ГРМ.
3. Надеваем на шкивы коленвала новый ремень ГРМ.
4. Разрезаем вторую половину старого ремня ГРМ и удаляем его.
5. Новый ремень ГРМ натягиваем на шкивы коленвала до конца.

Где купить?

Эти и другие оригинальные детали по низким ценам представлены в нашем интернет-магазине. Ссылка на комплект ГРМ 8кл, комплект ГРМ 16кл.

Мотор лады приоры(126 и 127): поломки и ресурс надо занать

Мотор это основа любого автомобиля — без него нет движения и Драйва! Двигатель на Приору бывает 2 модификаций 21126 и 21127, второй по сути это модифицированный 126 мотор, который ставится на Лады Приоры с 2013г. после рестайлинга модели автомобиля Лада Приора.

126 двигатели (16 клапанов) — тяговиты после 1000 оборотов, и до 4000 — это максимум момента, после 4 тыс. идет затухание момента. 127 мотор, за счет распределительного впуска воздуха, хорошо тянет и снизу, затухая в моменте примерно так же, как и собрат. Если обкатка проходила должным образом, то ресурс двигателя — будет близок к 200 тыс.км. Капитальный ремонт двигателя автомобиля Приора, как и весь ряд автоваза, подвластен гаражу — ничего сверхестественного в нем нет.

Цена на запчасти дороже десяточных, но дешевле иномарочных. Мощность двигателя в 98 и 106 л.с позволяет уверенно чувствовать себя в дороге — ну уж точно, не овощем. Главными 2 минусами мотора, считаю узел: помпа ролик, ремень грм. При выходе из строя одной из этих запчастей — гнет клапана. 2 минус — заглушки распредвалов: эти резинки когда рассыхаются, при низкой температуре, их выдавливает вместе с маслом.

Если вовремя не увидеть этого — будет беда! То что стучат гидрокомпенсаторы на холодную считается нормой — на это можно закрыть глаза, вреда не будет.

На машины Лада Приора ставится в подавляющем большинстве случаев 16 клапанный двигатель (8 клапанный перешел «по наследству» от «десятки» и не был тепло воспринят автолюбителями из за своей вялости, но у него есть огромный плюс перед 16 кл мотором — на нем не гнет клапана).

Кому что?

Выбор по сути довольно простой, все зависит от того, что вы хотите получить, и что вы готовы за это отдать. Если ваше пристрастие это спокойная, размеренная езда, на относительно мощном автомобиле, который крайне нетребователен к качеству расходных материалов, то ваш выбор точно упадет на экземпляр с восемью клапанами.

Если же вы наоборот, сражаетесь за каждый километр на спидометре, за лошадиную силу, и конечно же тишину при работе, и при этом вы готовы заплатить значительно больше за расходные материалы, и за ремонт в целом, то вам скорее всего нужен автомобиль с двигателем на шестнадцать клапанов.

Авто и мотоКомментировать

Сколько клапанов в двигателе лучше: 8 или 16

Сегодня на автомобилях можно встретить различные типы ДВС, начиная от малообъемных 3-х цилиндровых агрегатов и заканчивая мощными V8 или V12. При этом подавляющее большинство авто под капотом имеют привычные моторы с 4 цилиндрами.

Если раньше такие силовые агрегаты ставились на модели начального и среднего класса, в данный момент 4-цилиндровый двигатель можно увидеть даже в премиальном сегменте.

Дело в том, что форсирование, увеличение количества клапанов на цилиндр, внедрение систем изменения фаз газораспределения, установка турбонаддува и другие усовершенствования позволили добиться от таких моторов необходимой мощности и эффективной отдачи.

Самым доступным решением для увеличения КПД оказалась конструкция, которая предполагает большее число клапанов на цилиндр. В самом простом варианте двигатели могут иметь 2 клапана (впускной и выпускной). В более технологичных версиях ГРМ получает 4 или 5 клапанов.

В этой статье мы поговорим о том, в чем заключается отличие 8 клапанного от 16 клапанного двигателя, а также какой двигатель лучше, 8 или 16 клапанный. Далее мы постараемся разобраться, какие преимущества и недостатки имеет большее или меньшее количество клапанов в моторе с учетом ремонта и обслуживания таких ДВС.

Более современный 16 клапанный двигатель и 8 клапанный: разница

Начнем с того, что четырехцилиндровые двигатели с 8 клапанами (по два на каждый цилиндр) являются давней, надежной и проверенной временем конструкцией. Сегодня такие моторы некоторые авто производители активно устанавливают на свои бюджетные версии автомобилей.

Также на аналогичной модели транспортного средства можно встретить и более современный 16 клапанный двигатель. Другими словами, покупатель может самостоятельно выбрать более подходящий тип ДВС. Для лучшего понимания необходимо разобраться, какие преимущества и недостатки имеет одна и другая конструкция.

Преимущества восьмиклапанных моторов

Итак, версия с 8-ю клапанами изначально стоит дешевле и обычно ставится на автомобили в самой простой комплектации. Это сделано для максимального удешевления. Такой мотор на каждый цилиндр имеет по одному клапану для впуска топливно-воздушной смеси и по одному клапану для выпуска отработавших газов из цилиндра.

Конструктивно 8 клапанный двигатель имеет один распределительный вал. Привод ГРМ может быть реализован как путем установки ремня ГРМ, так и при помощи цепи. Главными преимуществами такой конструкции можно считать простоту и доступность ремонта, а также неприхотливость к качеству топлива и меньшую требовательность к качеству моторного масла.

Получается, ремонт и обслуживание двигателя с 8-ю клапанами обходится дешевле, что выглядит неоспоримым преимуществом для владельца бюджетной машины. В случае необходимости серьезного ремонта в 8-и клапанном моторе обычно меняется меньше деталей по сравнению с более современными аналогами.

• Двигатели подобного типа хорошо подходят для тяжелых условий эксплуатации (нагруженные режимы, низкое качество горючего и ГСМ, загрязненный воздух), их проще обслуживать и ремонтировать.
• Что касается загиба клапанов при обрыве ремня/цепи ГРМ, большинство агрегатов с 8 клапанами имеют больше шансов не пострадать по сравнению с 16 клапанными версиями.
• Также двигатели с 2 клапанами на цилиндр меньше по размеру, их проще установить в автомобили с небольшими размерами подкапотного пространства, доступ к навесному оборудованию во время ремонта менее затруднен. Из этого следует вывод, что обслуживать и ремонтировать восьмиклапанные ДВС не только дешевле, но и удобнее.
• Еще добавим, что эти двигатели лучше подходят для установки на них ГБО. Простота реализации ГРМ и увеличенный ресурс такой конструкции позволяет агрегатам с 2 клапанами нормально работать на газу достаточно долгое время.

Недостатки 8-и клапанных двигателей

Однако общая простота устройства имеет и свои недостатки. Прежде всего, изготовители преследуют цель тотальной экономии во время изготовления подобных ДВС. Это проявляется как в качестве исполнения отдельных элементов, так и в отсутствии некоторых решений для упрощения обслуживания.

Например, многие двигатели с 8 клапанами предполагают необходимость дополнительной регулировки тепловых зазоров клапанов. Это значит, что в таком ДВС конструктивно отсутствуют гидрокомпенсаторы. С одной стороны это плюс, так как требования к качеству масла занижаются, при этом все же возникает необходимость периодической регулировки зазоров вручную.

Если говорить о мощности таких двигателей, общий диаметр отверстий для 2 клапанов все равно окажется меньше по сравнению с диаметром 4. Это значит, что рабочая смесь не так быстро поступает в камеру сгорания, ухудшается наполняемость цилиндра.

После сжигания топливного заряда отработавшие газы медленнее и менее эффективно выводятся из цилиндров, то есть ухудшается вентиляция. Все это приводит к тому, что такой двигатель отличается замедленной реакцией на нажатие педали газа.

Получается, ДВС этого типа не подходят для активного разгона «с низов», при этом неплохо «тянут» на низких оборотах. Приемлемая динамика достигается в среднем диапазоне оборотов, то есть мотор нужно крутить. В результате подобные агрегаты закономерно расходуют больше топлива. Некоторые замечания возникают и применительно к комфорту. Моторы с 8 клапанами больше вибрируют, могут работать менее устойчиво, сильнее шумят.

Плюсы 16-и клапанных двигателей

Основным преимуществом такого мотора считается лучшая отдача и большая мощность при одинаковом рабочем объеме. Параллельно достигается топливная экономичность. Все дело в том, что система впуска и выпуска на таких агрегатах работает более эффективно.

Как мы уже говорили, четыре отверстия под клапаны имеют больший суммарный диаметр по сравнению с двумя. Благодаря этому за единицу времени в камеру сгорания удается подать больше рабочей топливно-воздушной смеси, а также эффективнее вывести отработавшие газы.

В результате улучшается наполнение цилиндров, смесь поступает более равномерно, сгорание происходит полноценнее. Последующая вентиляция также реализована на лучшем уровне. Получается, благодаря таким особенностям 16-клапанный ДВС мощнее аналогичного 8-клапанного на 15- 25 %. При этом такой двигатель окажется более экономичным.

• Параллельно с этим шестнадцатиклапанный мотор имеет гидрокомпенсаторы, что позволяет постоянно поддерживать заданный тепловой зазор клапанов в автоматическом режиме.
• Благодаря оптимизированному процессу сгорания заряда в цилиндрах, двигатели этого типа считаются более приемистыми и эластичными, хорошо подхватывают с низких оборотов, имеют более ровную полку крутящего момента.

Статья в тему: Мотор TSI и коробка DSG: на что обратить внимание

Минусы моторов с 16 клапанами

Прежде всего, устройство ГРМ в таких агрегатах более сложное. При этом сразу стоит выделить повышенную чувствительность к качеству моторного масла и горючего. Загрязнение системы смазки или рабочей жидкости приводит к быстрому выходу гидрокомпенсаторов из строя.

Технические характеристики

Автомобиль ВАЗ 2114

Технические характеристики двигателя ВАЗ 2114 достаточно типичные для серии автомобилей 2113-2115. К тому же данный силовой агрегат разработан на базе «восьмёрочного» движка, который заявил себя, как надёжный и простой в ремонте. Выпускался автомобиль с 2001 по 2013 год. За этот период транспортное средство получило ценных пять полноценных силовых агрегатов.

Устройство двигателя ВАЗ 2114

Как было сказано раннее, 2114 комплектовалась пятью разными силовыми агрегатами, которые отличались по мощности и клапанным механизмом. Три из них имели 8 клапанов, а остальные два – 16. Газораспределительный механизм имел ременчатый привод. До 2007 года двигатель комплектовался простым бортовым компьютером, который не регулировал работу движка от показаний датчиков. Поэтому автомобилисту приходилось регулировать процессы по старинке, вручную. С 2007 года был установлен ЭБУ, который получая данные с датчиков, сам проводил регулировку многих процессов.

Конструктивные особенности двигателя.

Поскольку второе поколение имело, так называемый, электронный блок управление двигателем двухсторонний, то стоит рассмотреть, какая схема электрооборудования была установлена.

Схема электрооборудования автомобиля ВАЗ 2114.

Основные характеристики мотора

Все двигатели, которые устанавливались на транспортное средство, имели примерно одинаковые характеристики и конструктивные особенности. Так, мотор легко обслужить и отремонтировать своими руками. Рассмотрим, основные технические характеристики, которые имеет двигатель ВАЗ 2114:

ВАЗ 2111

ВАЗ 21114

ВАЗ 11183

ВАЗ 21124

ВАЗ 21126

Двигатель ВАЗ 2114.

Все двигатели комплектовались механическими коробками передач на 5 ступеней. Объем двигателя колеблется от 1,5 до 1,6 литра. Большим объёмом силового агрегата данный автомобиль не комплектовался. Средняя мощность двигателя ВАЗ 2114 составляет 85 лошадиных сил.

Установка и замена распредвалов ВАЗ-2112 16 клапанов: фото, видео

Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.

На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ

материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.

Процесс замены распредвалов

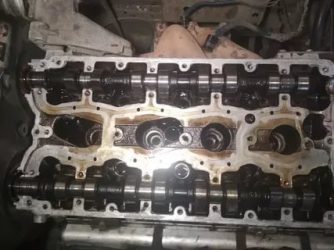

Распределительные валы с шестернями и крепежными элементами

Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.

Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.

Демонтаж распределительных валов

1. Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
2. Снимаем крышку ремня привода ГРМ.
   Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ
3. Теперь, необходимо демонтировать клапанную крышку. Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов.
   Выкрутив гайки крепления снимаем клапанную крышку
4. Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.
   Отсоединяем датчик аварийного давления масла
5. При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.
   Схема демонтажа и затяжки болтов корпуса подшипника распредвалов
6. Демонтируем корпус подшипников распредвала.
7. Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.
   C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»

   Снимаем две задние заглушки головки блока

8. Вынимаем впускной распредвал.
9. Вынимаем выпускной распредвал.

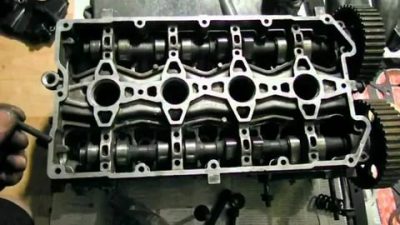

   Вынимаем распределительные валы с посадочных мест
10. Выпрессовываем сальники с распределительных валов.
    Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

1. Моторным маслом смазываем кулачки и опорные шейки валов.
   Смазываем шейки и кулачки распределительного вала моторным маслом
2. Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.
   Слева показан впускной распредвал, а справа выпускной
3. Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.
   Как необходимо наносить герметик на крышку корпуса подшипников распредвала
4. Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
5. Прессуем новые сальники и устанавливаем задние заглушки.
   Прессуем новые сальники в на распределительные валы
6. Собираем остальные детали, которые были снятые с автомобиля.

Выбор

Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.

Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.

Маркировка впускного распредвала Маркировка выпускного распредвала

Нюансы

При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.

При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.
