ГУР: устройство и функции

• устойчивое сохранение заданного направления;
• снижение трудозатрат, которые прилагает шофер для изменения направления колес;
• наличие устойчивой связи между рулем и колесами.

ГУР включает в себя следующие системы и элементы:

• распределитель, ответственый за управление потоками жидкости в емкостях системы;
• гидроцилиндр, который отвечает за преобразование напора жидкости в слаженную работу штока и поршня;
• насос, который призван поддерживать установленный напор и движение жидкости;
• шланги соединения объединяют детали системы;
• электронный блок регулирует работу гидроусилителя.

Как прокачать ГУР на КАМАЗе

Распространенные поломки гидроусилителя руля

Как прокачать гидроусилитель руля, расскажем ниже, а пока рассмотрим некоторые типичные неисправности и пути решения для системы ГРУ:

1. Нестабильное движение машины на трассе, требуется периодически выправлять направление следования автомобиля дополнительными движениями руля.

Вероятные причины и пути решения:

• наличие свободного хода рулевого колеса — если он превышает допустимый порог, то требуется регулировка;
• износ элементов винтовой пары рулевого устройства, если износ присутствует, то винтовую пару необходимо заменить.

2. Нанесение вреда фильтру насоса, или же замусоривание: в гидросистему проник воздух, признаки этого факта: мутное масло и наличие пены в бачке. Для решения проблемы необходимо осуществить промывку и прокачку системы, затем поменять фильтр.

Прокачка ГУР на КАМАЗе

В этой части статьи пойдет речь о том, как прокачать гидроусилитель руля на КАМАЗе. Воздух, который остается в элементах гидросистемы после процедуры может стать причиной неполной работы гидроусилителя руля. Для правильной прокачки системы требуется выполнить следующие действия:

• используя домкрат, зафиксировать передние колеса автомобиля в воздухе;
• отвинтить клапан припуска, который расположен на ;
• повернуть руль до конца влево;
• заполнить насос новым маслом;
• завести мотор и на самых маленьких оборотах заполнить маслом бак гидроусилителя руля до тех пор, пока не исчезнут пузырьки воздуха из шлангов;
• закрепить припускной клапан на рулевом устройстве;
• повернуть руль до конца вправо, затем возвратить влево и снова ослабить припускной клапан — для выхода воздуха, и закрутить обратно;
• совершать последнюю описанную процедуру до момента, когда из клапана не начнет выходить чистое масло.

Как прокачать гидроусилитель руля на «Газели», опишем ниже, а пока же рассмотрим процесс

При наличии специального штуцера

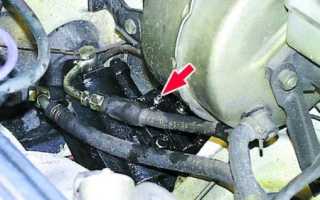

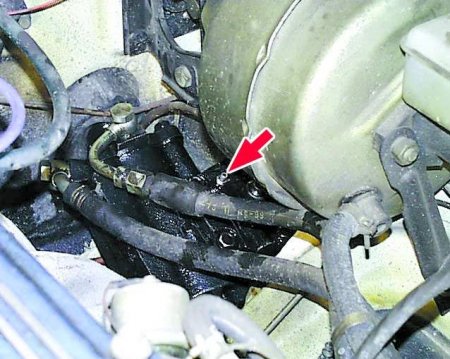

В одном случае прокачка проводится при помощи специального штуцера, который можно найти на корпусе гидроусилителя. Для удобства прокачки передняя часть авто вывешивается, рулевое колесо поворачивается в какую-либо сторону до упора. При этом двигатель должен быть заглушен.

Затем штуцер для прокачки немного ослабляется для того, чтобы через него мог выйти воздух. После этого рулевое колесо не быстро поворачивается в другую сторону до упора.

При поворачивании рулевого колеса через штуцер должен выйти весь воздух из системы. Сигналом того, что воздух вышел, будет появление из штуцера жидкости. Если жидкость пошла, то, не меняя положения рулевого колеса, штуцер нужно затянуть, чтобы через него воздух не попал обратно в систему. При проведении данной операции нужно постоянно следить за уровнем жидкости в бачке.

Затем следует переднюю часть авто опустить. Чтобы завершить прокачку системы, нужно запустить двигатель и начать проворачивать руль из стороны в сторону до упора. Но долго удерживать руль в крайнем положении нельзя.

Во время проведения этой операции в бачке будут появляться пузырьки воздуха. Проворачивать руль при заведенном двигателе нужно до тех пор, пока эти пузырьки не исчезнут.

Меняем жидкость гидроусилителя руля

Жидкость в системе ГУР требуется менять при загрязнении, а так же после шестилетнего пользования машиной. Как же выполнить эту нехитрую процедуру?

1. В первую очередь необходимо отвернуть нагнетательный шланг, который ведет к устройству рулевого управления, при этом необходимо сдерживать гайку от проворачивания.
2. Из системы гидроусилителя руля требуется стравить жидкость, не запуская мотора, поворачивать руль вправо и влево до упора до тех пор, пока жидкость из нагнетательного шланга не перестанет вытекать. Затем вновь прикрепить шланг к насосу.
3. Свежей жидкостью наполнить систему.
4. Завести мотор. В это время жидкость уйдет и распределится по системе. Заполнять систему жидкостью до момента, когда ее уровень не станет прежним.
5. Прокачайте систему ГУР.

Жидкость в гидроусилителе представляет собой масло типа PSF, предназначенное для ГУР.

Жидкость для гидроусилителя должна обладать следующими свойствами:

• температура работы масла 110 градусов С;
• присутствие присадок для повышения качества работы под давлением;
• постоянная вязкость при различных нагрузках;
• отсутствие пены;
• предупреждение возникновения ржавчины.

Как прокачать гидроусилитель руля на «Газели»

Прокачка системы ГУР на автомобиле «Газель» требуется в следующих случаях:

• при проникновении в систему воздуха;
• после выполнения ремонта, который сопровождался разгерметизацией системы.

Порядок действий при избавлении системы от воздуха:

1. Заполнить систему гидроусилителя руля рабочей жидкостью.
2. Зафиксировать ручник в верхнем положении, подложить под задние колеса машины тормозные упоры. Переднюю часть машины поднять.
3. Рулевое колесо установить в прямое положение. Запустить двигатель.
4. В правую сторону до упора повернуть руль. В это время в бачке с жидкостью возникнут пузырьки воздуха.
5. Вывернуть руль до упора в левую сторону для выхода из гидросистемы остатков воздуха.
6. Повторять процедуру до момента, когда пузырьки воздуха перестанут появляться в бачке. Если есть необходимость, то долить жидкость до максимальной отметки.

Вот такими нехитрыми процедурами вы продлите срок службы системы ГУР на своем автомобиле и будете долго наслаждаться комфортным вождением.

Система гидравлического управления руля является неотъемлемой частью любого КАМАЗа, поскольку без нее управление транспортного средства будет если не невозможным, то очень затруднительным. Благодаря этому узлу водитель может с большей легкостью проворачивать рулевое колесо. Подробнее о том, что представляет собой система ГУР КАМАЗ и как произвести ее развоздушивание, вы сможете узнать из этого материала.

Прокачка гидроусилителя КамАЗ

В случае если выполнена починка, или заправка жидкостью механизма, следующее обязательное действие, это прокачка ГУР КамАЗ. Процедуру выполняют с целью устранить пузырьки воздуха, попавшие внутрь усилителя. Если воздух не устранить, полезное действие гидравлического управления резко упадёт.

Схема ГУР автомобиля КамАЗ:

• Поднять автомобиль с двигателем КамАЗ-740, или др. моделью, так чтобы колёса машины висели в воздухе. С этой целью, обоприте балки на подставки.

Важно. Если хотя бы одно колесо стоит на поверхности, процедуру прокачки гидравлического усилителя рулевого управления не проводят.

• Провести демонтаж заливной заглушки горловины расширительной ёмкости;Демонтировать резиновую накладку с клапана выпуска. Провести монтаж на освободившееся место резиновой трубки, свободный край изделия окунуть в ёмкость со смазкой в количестве около 1/2 л.;
• Отвинтить переходной клапан на одну вторую оборота;
• Провернуть руль до предела влево, залить смазку в расширительную ёмкость;
• Запустить силовую установку, дать поработать на холостых оборотах. В это время, на работающем двигателе влить в ёмкость расширителя смазку, не дав упасть уровню. Проконтролировать, что бы из трубки клапана не выходили кружочки воздуха – закрыть клапан;

• Поочерёдно провернуть руль в правую, и левую сторону. Проследить, что бы руль оставался неподвижным, открутить перепускной клапан на 1/2 оборота. Проконтролировать, выходят ли пузырьки воздуха. Когда воздух не идёт – закрутить вентиль;
• Повторить процедуру, прокачав усилитель руля подобным образом столько раз, сколько требуется. Признаком окончания процесса, считается выход чистой жидкости из свободного конца шланга без примесей воздуха. Если пузырьки продолжают выходить, регулирование продолжают до полного исчезновения пузырьков;
• Заглушить силовую установку, снять патрубок, установить колпачок, провести диагностику уровня рабочей жидкости в расширительном бачке, долить масло.

Характеристика ГУР

Для начала давайте разберемся в основных характеристиках на КАМАЗе 6520 или любой другой модели. Начнем с предназначения и устройства.

Предназначение

Главной целью системы ГУР является максимальное облегчение усилия, использующегося для поворота рулевого колеса при управлении, а также выполнения множества маневров при движении на невысокой скорости. Помимо этого, благодаря системе ГУР воздействие на рулевое колесо будет более ощутимым, если автомобиль движется на большой скорости. Если ГУР по каким-то причинам выходит из строя, это приведет к тому, что водителю придется прикладывать значительно больше усилий для поворота руля.

Устройство

Теперь вкратце рассмотрим устройство ГУРа.

Данная система состоит из следующих элементов:

1. Распределительное устройство. Этот компонент используется для направления потоков рабочих жидкостей, в частности, гидравлического масла, в магистрали и полости системы.
2. Гидроцилиндра. Данное устройство осуществляет функцию преобразования гидравлического давления в механическую работу поршней, а также штоков.
3. Рабочим материалом в данном случае выступает гидравлическая жидкость. С ее помощью осуществляется передача усилия от насоса на гидравлический цилиндр. Кроме того, благодаря жидкости смазываются все трущиеся компоненты и узлы системы.
4. Насос ГУР КАМАЗ. Благодаря этому устройству в системе постоянно поддерживается нужное для ее нормальной работы давление. Также этот элемент применяется для циркуляции рабочей жидкости.
5. Соединительные элементы или магистрали. Они используются для того, чтобы объединить воедино все рабочие компоненты системы.
6. Управляющее устройство или электронный блок. С его помощью осуществляется направление, а также регулировка работы усилителя.

Фотогалерея «Основные элементы системы ГУР»

Особенности работы насоса

Насосное устройство устанавливается в развале БЦ. В отечественных грузовиках используется привод шестереночного топа, но само устройство относится к лопастному виду. В соответствии с технической документацией, этот узел характеризуется двойным действием, то есть за один поворот рулевого колеса он осуществляет два цикла всасывания и нагнетания.

Рассмотрим вкратце принцип работы. При повороте колеса начинают вращаться лопасти ротора, которые, в свою очередь, прижимаются к статорному устройству. В те лопасти, которые при прижимании совпали с отверстиями на корпусе, начинает поступать рабочая жидкость. Далее, благодаря тем же лопастям, расходный материал попадает в более узкие отверстия, которые имеются между статором и ротором.

В тот момент, когда рабочие поверхности смогут совпасть с отверстиями на распределительном диске, расходный материал будет выходить за него. Далее, масло пройдет по нижнему клапану, для этого в системе формируется высокое давление.

Рабочая жидкость, выходя из полости за распределительным диском, будет поступать на лопасти ротора, в результате чего они еще сильнее прижмутся к плоскости статора. Процесс закачки вещества, а также его всасывания, осуществляется одновременно в двух местах. При повышении количества оборотов роторного устройства жидкость из поверхности за диском не будет проходить через калибровочное отверстие. Посредством образования давления в системе производится открытие перепускного клапана, а часть расходного материала, через коллектор, опять подается на всасывающую поверхность (автор видео о замене гидроусилителя на КАМАЗе — Матур Малай).

Устройство ГУР КамАЗ

Усилитель – набор деталей и механизмов, объединённых в замкнутую систему. Базой элемента являются:

• Распределяющее устройство.

Направляет струйки жидкости (смазки) в патрубки, каналы и полости ГУР.

• Объёмный гидравлический двигатель возвратно-поступательного движения цилиндрической формы.

Изделие преобразует давление, образованное маслом в механическое действие поршней и стержней.

Рабочее тело, представляющее собой масло, заливаемое в ГУР КамАЗ. Смазка передаёт силу на цилиндр гидравлики от помпы. Так же материал предотвращает износ поверхностей, выполняя функцию смазки и уплотнителя.

• Помпа гидравлического усилителя руля КамАЗ-65115 и др.

Механизм служит гарантом, поддерживающим необходимый для нормального функционирования системы уровень постоянного давления. Кроме того, помпа постоянно передвигает смазку по полостям и магистралям устройства.

Детали помогают соединить и замкнуть детали, механизмы, узлы в одно устройство.

Механизм контролирует действие системы, анализирует и распределяет усилия по рабочим направлениям.

Схема ГУРа КамАЗ:

Распространенные неисправности ГУР

Сразу же нужно сказать, что ремонт ГУР КАМАЗ — это процедура, с которой наши соотечественники сталкиваются не так часто. Если водитель будет соблюдать основные правила эксплуатации узла, а также своевременно проводить его техническое обслуживание, то вероятность того, что он выйдет из строя, сведется к минимуму. Как показывает практика, в основном проблемы с работоспособностью гидроусилителя возникают в холодное время года. В целом все неисправности можно поделить между собой на поломки механического и гидравлического типа, причем и те, и другие могут проявиться в любой части устройства.

Как известно, любая гидравлическая система чаще всего проявляет неисправности в условиях морозов, в частности, температурных перепадов. Ведь нужно помнить, что насосное устройство нагнетает высокое давление, так что если увеличится вязкость жидкости в системе, это приведет к выдавлению сальников и, соответственно, ее утечке. Особенно проблема сальников проявляется в автомобилях, водители которых не соблюдают правила эксплуатации, к примеру, оставляют авто на стоянке с выкрученными колесами. Это приведет к тому, что после запуска двигателя давление увеличится только на одной стороне, соответственно, сальник в любом случае выдавит.

Что касается теплого времени года, то летом неисправности обычно проявляются в результате попадания грязи и пыли в систему. Если какая-то часть будет разгерметизирована, износ втулок, а также штоков будет более быстрым. Штоки обычно ржавеют достаточно быстро, в результате чего происходит ускоренный износ втулок. При эксплуатации авто с такой проблемой, спустя несколько сотен км пробега, между этими элементами возникнет большой люфт, а это, в свою очередь, приведет к тому, что рулевая рейка начнет работать со стуком (автор видео о ремонте системы в гаражных условиях — канал kamasist1986).

Как удалить воздушную пробку из системы?

Необходимость прокачивать систему обычно возникает после ее заправки либо устранения поломок в работе узла. Воздух, попадающий в магистрали, приводит к менее эффективной работе гидроусилителя, поэтому единственным решением в данном случае будет удаление воздуха.

Итак, как прокачать гидроусилитель:

1. Для начала нужно вывести передний мост таким образом, чтобы колеса автомобиля не касались земли. Используя домкрат, под балку следует подставить опоры, с обеих сторон. Если колеса будут находиться на земле, прокачку системы начинать нельзя.
2. Затем нужно демонтировать крышку заливного отверстия расширительного бачка, расположенного под капотом.
3. Далее, с перепускного клапана следует демонтировать прорезиненный колпачок, а на его головка следует установить эластичный патрубок. При этом открытую его часть следует опустить в стеклянную емкость, объем которой будет не менее половины литра. Сам сосуд следует заполнить рабочей жидкостью наполовину.
4. Затем перепускной клапан следует немного открыть, на половину оборота.
5. Выполнив эти действия, руль следует провернуть влево до самого упора. После этого рабочая жидкость заливается в расширительный бачок до того момента, пока его уровень в нем не будет снижаться.
6. Затем надо завести силовой агрегат, и пока он будет работать на минимальных оборотах, в расширительный бачок залить немного жидкости, но при этом не допустив падения уровня. Делайте это до того момента, пока из патрубка, который установлен на перепускной клапан, не перестанут выходить пузырьки. После этого сам клапан можно завернуть.
7. Далее, руль следует провернуть до упора в право, а затем — влево. И держа рулевое колесо в этом положении, опять выкрутить наполовину перепускной клапан и понаблюдать за тем, будут ли из патрубка выделяться пузырьки. Когда они перестанут выходить, клапан можно будет закрутить.
8. Данная операция должна быть осуществлена несколько раз, в конечном итоге из клапана будет выходить чистая жидкость, в которой любые примеси либо воздушные пузырьки должны отсутствовать. В том случае, если пузырьки продолжают выходить, процедура должна быть повторена еще несколько раз, но при этом не нужно забывать о том, чтобы следить за объемом рабочего материала в расширительном бачке.
9. Затем вам остается отключить мотор и демонтировать патрубок с головки клапана. На саму головку наденьте колпачок, а затем опять произведите диагностику объема жидкости в бачке. Если есть необходимость, ее нужно будет добавить. Дальнейшая сборка всех компонентов осуществляется в обратной последовательности.

Прокачка системы гидроусилителя рулевого управления – делаем сами

Прокачка происходит следующим образом. Ставим колесо в среднее (прямое направление) положение и включаем мотор на 15 секунд. Теперь поворачиваем руль пару раз до упора. Снимаем защитный колпачок и отворачиваем клапан. При понижении уровня жидкости доливаем заново и заводим двигатель. Уровень жидкости должен понизиться, но не допускайте понижения ниже о. Машина должна работать вхолостую минуту. Опускаем автомобиль, если он находился в подвешенном состоянии, и вращаем рулем до упора 2-3 секунды. Заглушаем мотор и ждем исчезновения пены, а потом опять заводим двигатель и проверяем звук.

Прокачку также можно проводить со специальным штуцером. Он находится на корпусе гидроусилителя. Передние колеса вывешиваем, рулевое колесо поворачиваем до упора при заглушенном моторе. Потом штуцер чуть-чуть ослабляем, при этом воздух выходит, и поворачиваем колесо в другую сторону. Из штуцера должна появиться жидкость, когда она пойдет, необходимо закрыть штуцер и следить за уровнем жидкости. Теперь опускаем передние колеса в прежнее положение, заводим двигатель и поворачиваем руль из стороны в сторону. Делать такое упражнение следует до того момента, пока пузырьки выгоняемого воздуха в бачке не исчезнут.

Если вы найдете ошибку в тексте, выделите её мышью и нажмите Ctrl+Enter. Спасибо.

Неисправности гидроусилителя руля могут привести к не поправимым последствиям, ведь управление автомобилем, особенно на дальние расстояния, вещь довольно утомительная, и от усталости водителя на прямую зависит увеличение вероятности вылета автомобиля в кювет или другого ДТП.

Поэтому, чтобы облегчить участь водителя и уменьшить вероятность ДТП, современные легковые автомобили очень часто оснащаются усилителями рулевого управления. Изначально усилители применялись только на грузовых авто, но со временем они появились и легковых машинах.

На автомобиль может быть установлен гидравлический, электрогидравлический и электрический усилитель рулевого управления.

Самыми распространенными являются гидроусилители. Конструкция их не очень сложная, но все же в процессе эксплуатации автомобиля могут появиться поломки и данного узла рулевого управления.

Неисправности гидроусилителя руля могут проявляться в виде:

1. Повышенных шумов под капотом;
2. Увеличении усилия на рулевом колесе;
3. Подтекание рабочей жидкости.
