Генератор нельзя назвать слабым местом Lada Priora. По сути с периодичностью около 150 000 километров в нем нужно менять только щетки. Нюанс в том, что заменить сами щетки в “Приоре” нельзя. А в зависимости от комплектации автомобиля эта процедура может быть как достаточно простой, так и очень сложной. Или вообще потребует снятия генератора.

Поэтому в статье рассмотрим, какие щетки используются на “Приоре”, и как они меняются в машинах с кондиционером и без, а также без снятия генератора или с его демонтажем.

Способы замены

1. Заменить щетки в сборе с реле-регулятором напряжения (шоколадка). Как известно, поддержание зарядки на одном уровне осуществляется регулировкой напряжения, подаваемого на обмотку якоря генератора. Для надежного контакта выводы щеток крепятся к контактам реле-регулятора напряжения методом пайки. Для упрощения ремонта автомобиля чаще всего щетки, щеткодержатель и реле-регулятор продаются в сборе. Преимущество метода комплектной замены в его простоте. К примеру, низка стоимость узла в сборе для многих автомобилей ВАЗ делает отдельную замену щеток весьма нецелесообразным занятием.
2. Заменить щетки отдельно. Для этого придется удалить старые щетки и припаять на их место новые меднографитовые изделия (разумеется, для ремонта своими руками потребуется паяльник, флюс, припой и базовые навыки пайки). Как и в случае с комплектной заменой, целесообразность метода во многом зависит от стоимости новых стержней. Суть не только в высокой цене на детали генераторов многих иномарок, но и в том, что на некоторые модели (особенно это касается старых малосерийных авто) купить реле-регулятор со щетками в сборе попросту невозможно. Устранить проблемы с зарядкой предлагается покупкой нового генератора. В таком случае замена изношенных элементов единственный способ сохранить немаленькую сумму. При желании поменять щетки генератора своими руками вы можете столкнуться с отсутствием в продаже новых деталей для вашей модели генератора. В таком случае следует подобрать подходящие по размеру меднографитовые щетки от другого автомобиля. Для правильной работы важна длина стержней (не должна быть меньше, чем у новых либо немного изношенных оригинальных стержней) и длина медного гибкого контакта. Новые щетки должны свободно перемещаться в щеткодержателе. На самом деле форма новых стержней не имеет особого значения, так как они отлично поддаются обработке надфилем.

Статья в тему: Как проверить состояние АКПП, DSG

Можно ли заменить без снятия генератора

Произвести замену без снятия генератора с автомобиля можно только в том случае, если в подкапотном пространстве достаточно места для того, чтобы снять реле-регулятор напряжения. Деталь находится за задней крышкой генератора. Осмотрите место установки генератора, чтобы понять, можно ли будет воспользоваться ключами, отвертками для снятия задней крышки и самого реле. Возможно, генератор достаточно будет лишь открутить, чтобы повернуть в удобное положение, что будет кстати, если для его снятия необходим демонтаж других агрегатов. К примеру, на Лада Приора с кондиционером генератор удобней всего демонтировать, если снять правую фару.

https://youtube.com/watch?v=KwaJcMSPzBA

нет зарядки акб часть1, как заменить щётки на генераторе. плохая зарядка

ЗАМЕНА ЩЁТОК ГЕНЕРАТОРА. РЕЛЕ РЕГУЛЯТОРА НАПРЯЖЕНИЯ ГЕНЕРАТОРА. ВАЗ, ЛАДА.

Виды щеток генератора

Щетки отличаются по поколениям «Лады Приоры», типам генератора, наличию кондиционера, разновидности двигателя (16 или 8 клапанов). Чем больше потребителей электричества (климатическая система, ЭУР, обогрев), тем большую силу тока должен поддерживать узел, поэтому критическая характеристика прибора – его ампераж. Встречаются версии на 14V:

• 90А;
• 115А;
• 120 ампер;
• 140 ампер.

Популярным выбором владельцев «Приор» становятся:

• БАТЭ на 90 А;
• КЗАТЭ на 115 А;
• «Бош» на 120 А;
• разработки «ВАЗ» на 115-120 А.

Щеточные узлы свои у каждой модели, хотя некоторые совместимы в рамках семейства.

Например, регулятор с артикулом К1216ЕН1 пригоден для генераторов «ВАЗа» 2170:

• 3701;
• 3701-01;
• 3701-17;
• 3701;
• 3701-01.

Подходит он и для некоторых других модификаций.

В продаже также есть реле нового образца с индексом в номере 3202:

• 3702;
• 3702;
• 3702.

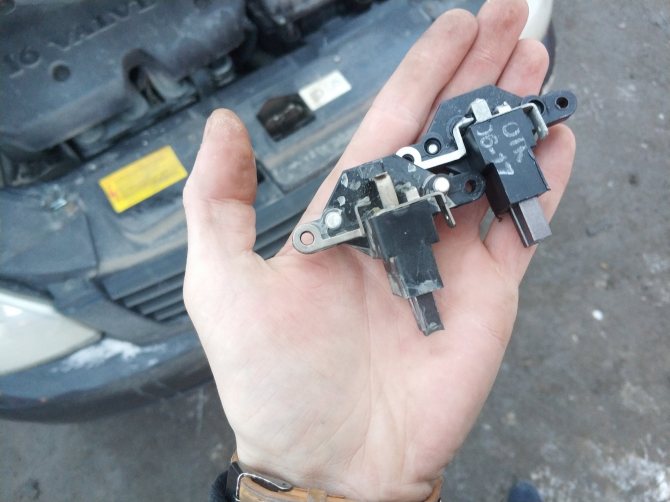

Щетки генератора

Необходимые для ремонта инструменты

Для работы нужно подготовить следующий инструмент:

• торцевая головка с трещоткой на 8;
• ключ на 13;
• обычная плоская отвертка.

Цена замены щеток генератора без снятия и со снятием на ВАЗ 2113, 2114 и 2115 на 08.11.2019 года варьируется в пределах от 500 до 600 рублей. Недорого, но зачем платить? Самостоятельные работы вполне целесообразны, они не сложны, не требуют специальных навыков, и параллельно можно сделать ревизию состояния генератора и смежных узлов.

Починка электромотора у Рено

И теперь, чтобы составить твердое представление о столь важной операции, необходимо рассмотреть ее изготовление на иномарке.Для замены элемента на автомобиле Рено Меган 2 нам потребуются:

• набор торцевых ключей;
• отвертки.

Начнем с разборки электродвигателя.

• Ослабив ременную передачу, открутите три болта крепления устройства.
• На разобранном сборочном узле снимаем разъем и откручиваем трос.
• Снимаем пластиковую крышку.
• Открутив два винта, снимаем реле с щеткодержателем.
• Отремонтируйте поврежденные детали.
• Соберите заново, выполнив следующие шаги.

Фактически, эта технология аналогична ранее описанной, поскольку опять же все электродвигатели устроены аналогично.

Поэтому, например, если вы замените щетки генератора на Ford Focus 2, вам придется произвести манипуляции, также аналогичные тем, которые были только что представлены.

Инструкция по замене своими руками

Замена щеток генератора не предполагает наличия особых навыков, средств и даже времени.

Поэтапная схема действий проста:

1. Необходимо снять клеммы с АКБ.
2. Демонтировать регулятор, который обычно находится с противоположной стороны от генератора.
3. Прочистить держатель от грязи и пыли. Нелишней будет очистка пружин и контактного кольца, которые выполняют фиксирующие свойства.
4. В некоторых случаях целесообразно будет произвести притирку углевых устройств к коллектору. Это можно исполнить благодаря мелкой стеклянной шкурке с небольшой зернистостью.
5. После этого меняем старую щетку на новую. Щеточный держатель должен помогать детали скользить свободно, то есть щеткодержатель не должен прилегать плотно.
6. После этого в обратном порядке собрать щеточный узел и вернуть на место минусовой провод аккумуляторной батареи.

Щеточный узел

Цена вопроса

Ниже на фотографиях можно увидеть, что именно из себя представляют механизмы, о которых было сказано выше, а также узнать цену.

В каких случаях элемент нуждается в замене?

Щетки генератора, как было сказано выше, устанавливаются, помимо прочего, в грузовом транспорте, в двигателях городского типа и прочих механизмах, где ключевым элементом является электродвигатель. Не важно, в какой машине находится эта деталь – они всегда выполняют одну и ту же работу.

Для того, чтобы понять, стоит ли их менять, нужно наблюдать за тем, на сколько миллиметров они выступают из отведенного им места. Должно быть не менее пяти миллиметров. Если показатели ниже, значит щетки износились и пришла пора их демонтировать.

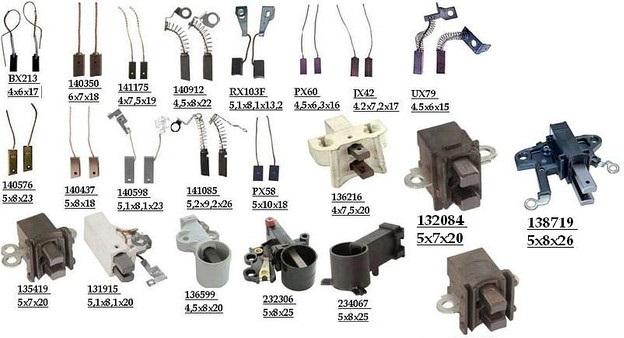

Графитовые изделия могут быть разных моделей. Эти модели друг от друга отличаются не только устройством, но и предназначением. Критерием выбора детали является электродвигатель и принцип, на котором он работает. Можно подобрать даже «стандартные» приспособления. Этот вид подойдет для большинства машин, но минус в том, что их качество оставляет желать лучшего. Ведь стоит помнить: от выбора щеток зависит «долгожительство» транспортного средства.

Несколько деталей для транспортного средства

В случае с двигателем, который предполагает большое количество оборотов, лучше всего покупать качественные графитные щетки, которые снабжены качественным составом. Он убережет детали от скорого разрушения, а потому транспортное средство будет дольше находиться в безопасности.

Целесообразным будет проверять исправность щеток раз в несколько лет. Плюсом в случае проверки функционирования детали является то, что нет необходимости извлекать генератор, ведь нужные детали расположены прямо сверху. Зачем и как поменять щетки на генераторе, мы расскажем далее (автор — Евгений Александрович).

Но в большинстве щетки генератора намекнут о замене такими показателями:

1. Внезапное хаотичное отключение электроники в машине. Зачастую понять сразу причину подобного поведения нелегко. Поэтому лучше всего проверить исправность механизмов и, в частности, узла.
2. Если внезапно в салоне машины ухудшилось освещение, и если внешняя оптика стала работать немного хуже, это может быть одним из признаков того, что устройства нуждаются в замене.
3. Падает напряжение, а также быстро разряжается АКБ. После этого аккумуляторную батарею часто бывает сложно зарядить.

Когда пора менять генераторные щетки?

Основные признаки выхода из строя щеток на генераторе:

• самопроизвольное отключение электрических приборов при работающем двигателе;
• снижение яркости свечения или мигание контрольных ламп и штатной светотехники;
• падение напряжения в бортовой сети при работе силового агрегата;
• появление посторонних звуков (шуршания или писка) при работе генератора;
• включение контрольного индикатора отсутствия зарядки (лампа находится в комбинации приборов);
• быстрый разряд аккумулятора при движении автомобиля.

Характер неисправности

В конструкции генератора медные либо меднографитовые щетки используются для подвода напряжения к коллекторным пластинам. Соответственно, сила электромагнитной индукции, возникающая при протекании тока по обмотке якоря, зависит от качества контакта между щетками и коллекторными пластинами.

Поскольку якорь в процессе работы постоянно вращается, происходит истирание и уменьшение длины щеток (в значительно меньшей степени изнашиваются и сами пластины). Для компенсации износа в щеткодержателе предусмотрены пружины, которые прижимают щетки к коллекторным пластинам. Но когда износ становится критическим, усилия пружин недостаточно для хорошего контакта, что приводит к падению протекающей в цепи силы тока.

Симптомы

Подобная неисправность ведет лишь к одному последствию – падению напряжения зарядки генератора. На исправном автомобиле генератор должен выдавать не менее 14 вольт, но о критическом износе щеток вы можете узнать лишь после того, как на щитке приборной панели загорится лампочка критического уровня зарядки АКБ. Говорит это о том, что питание бортовой сети автомобиля происходит от аккумулятора, а не от генератора. Косвенным признаком износа может быть трудный запуск двигателя после простоя. Ситуация характерна для морозного времени года, когда увеличивается величина саморазряда АКБ. Изношенные щетки генератора приводят к снижению уровня зарядки. Запуски холодного двигателя, частые поездки на короткие дистанции с множеством включенных потребителей (печка, фары, дворники, обогрев зеркал и т.д.) приводят к тому, что генератор с изношенными щетками не успевает подзарядить АКБ.

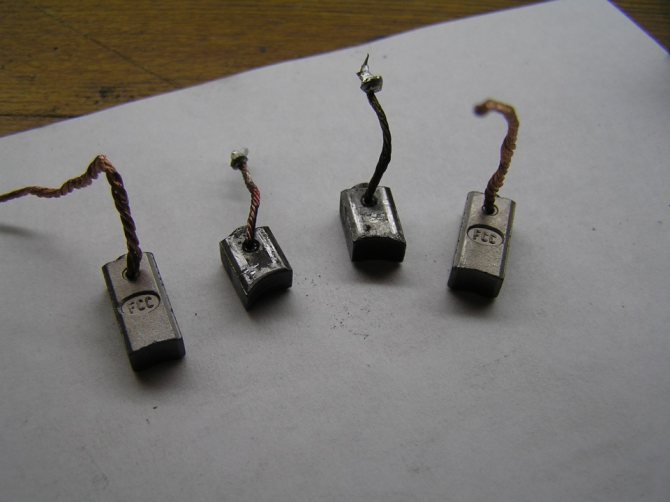

Щетки генератора.

Щетки генератора деталь которая есть практически в каждом автогенераторе.

Чем современней автомобиль, особенно иномарка, тем больше в нем электрических потребителей, которые тем или иным образом облегчают жизнь владельцу машины. Соответственно все большую роль среди автомобильных агрегатов играет автогенератор, который снабжает электричеством все потребители на машине.

Для чего предназначены щетки генератора?

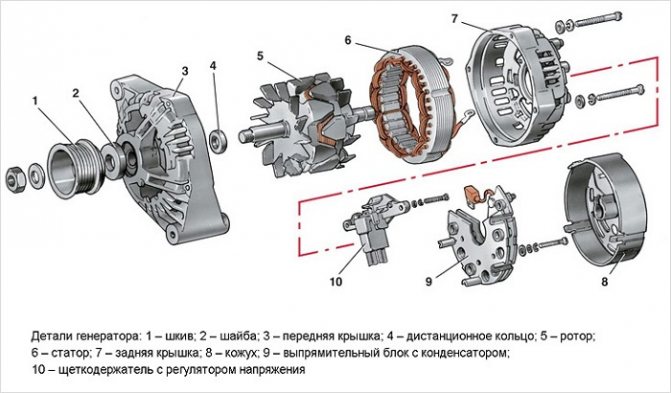

С помощью щеток генератора напряжение с реле регулятора подается на обмотку возбуждения — ротор . На роторе закреплены коллекторные кольца — коллектор ротора к которому плотно прилегают щетки. Чтобы передать ток с реле напряжения на обмотку ротора, щетки должны находится в определенном положении и прижиматься к коллекторным кольцам с определенной силой. Для этого они установлены в посадочных местах щеткодержателя и с обратной стороны их поджимает пружина.

Материал из которого изготовлены щетки генераторов иностранных производителей — смесь меди и графита отличается от отечественных лучшей износостойкостью и проводимостью. По этой причине не рекомендуется установка на иномарки этого элемента от отечественных автомобилей.

Как узнать, когда нужна замена щеток генератора?

1. Пробег автомобиля, 150-200 тыс. км. является сроком когда деталь порядком изношена.
2. Загорается и снова тухнет контрольная лампочка зарядки аккумулятора. Так может продолжаться несколько дней, пока значок не загорится окончательно.
3. Потеря мощности или просадка напряжения из за неплотного прилегания изношенной детали.
4. Скачки напряжения бортовой сети автомобиля могут свидетельствовать о неисправности детали.
5. Если на генератор попало много моторного масла или иной технической жидкости, в этом случае деталь подвержена повышенному износу.

Характер неисправности

В конструкции генератора медные либо меднографитовые щетки используются для подвода напряжения к коллекторным пластинам. Соответственно, сила электромагнитной индукции, возникающая при протекании тока по обмотке якоря, зависит от качества контакта между щетками и коллекторными пластинами.

Поскольку якорь в процессе работы постоянно вращается, происходит истирание и уменьшение длины щеток (в значительно меньшей степени изнашиваются и сами пластины). Для компенсации износа в щеткодержателе предусмотрены пружины, которые прижимают щетки к коллекторным пластинам. Но когда износ становится критическим, усилия пружин недостаточно для хорошего контакта, что приводит к падению протекающей в цепи силы тока.

Симптомы

Подобная неисправность ведет лишь к одному последствию – падению напряжения зарядки генератора. На исправном автомобиле генератор должен выдавать не менее 14 вольт, но о критическом износе щеток вы можете узнать лишь после того, как на щитке приборной панели загорится лампочка критического уровня зарядки АКБ. Говорит это о том, что питание бортовой сети автомобиля происходит от аккумулятора, а не от генератора.

Косвенным признаком износа может быть трудный запуск двигателя после простоя. Ситуация характерна для морозного времени года, когда увеличивается величина саморазряда АКБ. Изношенные щетки генератора приводят к снижению уровня зарядки. Запуски холодного двигателя, частые поездки на короткие дистанции с множеством включенных потребителей (печка, фары, дворники, обогрев зеркал и т.д.) приводят к тому, что генератор с изношенными щетками не успевает подзарядить АКБ.

Замена щеток на ВАЗ-2106

Если автовладелец задумается о том, как поменять щетки на генераторе ВАЗ-2106, нужно знать, что данные элементы установлены на данном авто совместно с щеткодержателем. Заменить их можно, не снимая прибор с автомобиля. Некоторые для большего удобства демонтируют его и меняют элементы уже на снятом устройстве.

Для замены щеток нужно снять клемму провода с выхода генератора. Далее с помощью крестообразной отвертки следует отвернуть винт, крепящий щеткодержатель. Щетки из него должны выступать минимум на 5 мм. Если это не так, выполняется замена держателя. Через крышку генератора нужно удалить пыль. Затем в обратной последовательности необходимо установить держатель на генератор и поставить тот на место.

Способы замены

1. Заменить щетки в сборе с реле-регулятором напряжения (шоколадка). Как известно, поддержание зарядки на одном уровне осуществляется регулировкой напряжения, подаваемого на обмотку якоря генератора. Для надежного контакта выводы щеток крепятся к контактам реле-регулятора напряжения методом пайки. Для упрощения ремонта автомобиля чаще всего щетки, щеткодержатель и реле-регулятор продаются в сборе. Преимущество метода комплектной замены в его простоте. К примеру, низка стоимость узла в сборе для многих автомобилей ВАЗ делает отдельную замену щеток весьма нецелесообразным занятием.
2. Заменить щетки отдельно. Для этого придется удалить старые щетки и припаять на их место новые меднографитовые изделия (разумеется, для ремонта своими руками потребуется паяльник, флюс, припой и базовые навыки пайки). Как и в случае с комплектной заменой, целесообразность метода во многом зависит от стоимости новых стержней. Суть не только в высокой цене на детали генераторов многих иномарок, но и в том, что на некоторые модели (особенно это касается старых малосерийных авто) купить реле-регулятор со щетками в сборе попросту невозможно. Устранить проблемы с зарядкой предлагается покупкой нового генератора. В таком случае замена изношенных элементов единственный способ сохранить немаленькую сумму. При желании поменять щетки генератора своими руками вы можете столкнуться с отсутствием в продаже новых деталей для вашей модели генератора. В таком случае следует подобрать подходящие по размеру меднографитовые щетки от другого автомобиля. Для правильной работы важна длина стержней (не должна быть меньше, чем у новых либо немного изношенных оригинальных стержней) и длина медного гибкого контакта. Новые щетки должны свободно перемещаться в щеткодержателе. На самом деле форма новых стержней не имеет особого значения, так как они отлично поддаются обработке надфилем.

Можно ли заменить без снятия генератора

Произвести замену без снятия генератора с автомобиля можно только в том случае, если в подкапотном пространстве достаточно места для того, чтобы снять реле-регулятор напряжения. Деталь находится за задней крышкой генератора. Осмотрите место установки генератора, чтобы понять, можно ли будет воспользоваться ключами, отвертками для снятия задней крышки и самого реле. Возможно, генератор достаточно будет лишь открутить, чтобы повернуть в удобное положение, что будет кстати, если для его снятия необходим демонтаж других агрегатов. К примеру, на Лада Приора с кондиционером генератор удобней всего демонтировать, если снять правую фару.

Как заменить щетки на снятом генераторе

При снятом генераторе работы по замене щёток пройдут заметно легче. Имея доступ со всех сторон, легко рассмотреть износ щёток и провести их замену. Главной проблемой в этом варианте станет снятие генератора с автомобиля. Нужно открутить крепёжный болт генератора, ослабив натяжение ремня, снять его и открутить крепёжные болты, соединяющие генератор с корпусом двигателя. Если генератор получится достать сверху, считайте, что вам повезло. Нередки случаи, когда для снятия генератора приходится снимать не только воздушный фильтр и патрубки, но даже снимать радиатор.

В первую очередь нужно очистить крепёжное место щёткодержателя от грязи и пыли. Можно протереть его растворителем и потом продуть сжатым воздухом. После этого нужно снять щётки, для этого их нужно отпаять. Оставив генератор без щеток, обязательно зачистите все контакты и проверьте пружины на упругость. Желательно после этого отполировать контактное кольцо.

Сама замена заключается в отпаивании старых проводов от выработанных щёток и припаивании их к новому комплекту. При проведении данной операции нужно соблюдать осторожность, так как материал щёток очень хрупкий. После установки щёток на посадочное место следует убедиться в их свободном ходу.

Монтаж новых щёток следует производить в обратном порядке, после чего генератор собирается и устанавливается на автомобиль. Рекомендуется при процедуре замены щёток менять и подшипники генератора. При установке генератора на автомобиль главное — это правильно отрегулировать натяжение ремня. При недостаточном натяжении ремень будет проскальзывать на роликах.

Зачем это нужно?

Подгонка электрощеток требуется как при установке новых стержней взамен стертых, так и при неравномерном их износе или неправильном скосе угольных наконечников. Это необходимо, чтобы двигатель работал исправно, без искрения, шума и вибрации. Иначе возможно короткое замыкание или другая поломка мотора.

Чтобы вовремя заменить щетки, нужно регулярно проводить диагностику мотора. Во-первых, оценивать длину угольных наконечников. Во-вторых, замерять упругость пружинного механизма в футлярах. Пружины проверяются с помощью рычажного динамометра. Если фиксаторы недостаточно упруги, то стержни вибрируют сильнее, а движок быстрее выходит из строя.

Важный нюанс – правильно подобрать электрощетки. Они должны соответствовать марке коллектора, свободно вращаться на оси и плотно прилегать к корпусу мотора.
