Рулевая рейка — простота и надёжность

Рулевой механизм автомобиля предназначен для изменения направления его движения. Он отработан и обкатан за больше чем сто лет, но дотошные конструкторы всё равно находят новые решения для улучшения её работы.

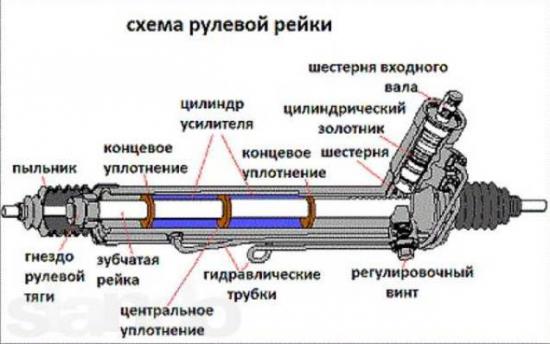

Не является исключением и рулевая рейка — относительно простой и надёжный механизм, принцип действия которого основан на взаимодействии пары «зубчатая рейка-червяк рулевого вала», превращающем вращательное движение рулевого вала в поступательно-возвратное движение рулевых тяг.

Основные неисправности рулевой рейки

Протечка сальников

Протечкой в сальниках первичного вала обычно страдают французские и японские авто. Она происходит по причине коррозии зоны сальника.

2. Течь силовых сальников, и коррозия вала рулевой колонки

Эта проблема появляется при попадании воды через пыльники тяг.

Протекание гидравлических шлангов

Часто текут соединительные элементы из-за протирания.

Изнашивание центрального зуба рулевой рейки

По причине того, что руль большую часть времени остается в центральном положении, подавляющее большинство всех нагрузок приходится на центральную часть рейки.

5. Стуки опорной втулки

Опорные втулки предназначены для централизации вала в корпусе рулевой рейки, при его износе вал начинает стучать об корпус рейки.

Стуки поджимного сухаря

С течением времени на поверхности сухаря образуется выборка и стирается прокладка. Сухарь при этом начинает стучать о рулевую рейку, болтаясь в ее корпусе.

Тугой поворот руля в одну сторону

Такой эффект наблюдается при загрязнении гидравлической жидкости, внутри распределителя, при этом, образуются проточки.

Тугой поворот руля в обе стороны

Тут может быть много причин:

на поршне могло разорваться тефлоновое кольцо.

Неисправность руля Лада-Калина

регулировка рулевой рейки на лада калина

Ремонт рулевой рейки Калина установка тарельчатая пружина SS 20

Рулевая рейка

Признаки необходимости подтяжки рулевой рейки

Во-первых надо убавить громкость радио и послушать работу подвески. Если на небольшой скорости по небольшим неровностям есть стук, причин, конечно, может быть несколько, но наиболее вероятная — это разболтанность рулевой рейки. Во-вторых, надо постоянно контролировать люфт рулевого управления, его наличие тоже говорит о том, что рулевая рейка работает не в штатном режиме.

Причём наличие люфта — неприятный звоночек, он даёт непредсказуемость реакции рулевой в ответ на ваши действия, да и с люфтом в 10 градусов государственный техосмотр вы не пройдёте.

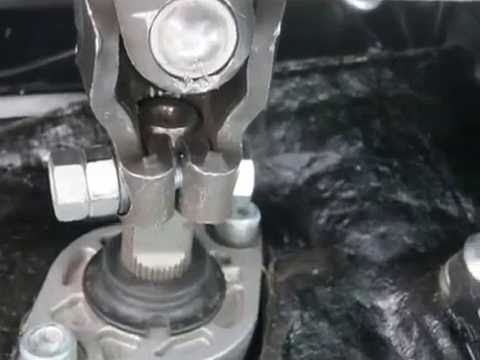

Рулевая рейка Калина. Что Надо Знать о Монтаже

Регулировка рулевой рейки Лада Калина

Как заявляет компания производитель отечественной Лада Калина, ее рулевая рейка должна прослужить при правильной эксплуатации не мене 10-и лет. Но все мы прекрасно понимаем, что сложные дорожные условия в нашей стране вносят свои корректировки в продолжительность работы всех элементов и узлов автомобиля без поломок. Из-за этого автовладельцы должны знать, как подтянуть рулевую рейку.

Вообще на Лада Калина так называемая система рулевого управления если и выходит из строя, то в большинстве своем причиной тому служит езда по плохим дорогам, на которых присутствуют выбоины и ямы. Все это заставляет владельцев транспортных средств дополнительно расходовать деньги на ремонт, особенно когда требуется подтяжка рулевой рейки, однако данную процедуру можно выполнить и самостоятельно, о чем и расскажем сегодня.

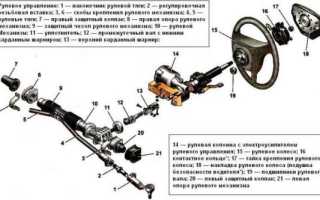

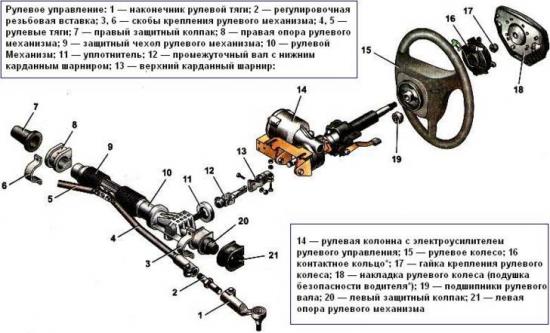

Как устроена система управления в Калине

В рассматриваемой нами сегодня модели отечественного автопрома, рулевая рейка, если ее разбирать с технической точки зрения, является механизмом, который конструктивно выглядит как шестерня, которая в свою очередь установлена на валу и сопряжена со специальными тягами и рейкой. Благодаря этим элементам и осуществляется поворот машины, когда движение руля в определенную сторону позволяет передним колесам двигаться в том же направлении.

Современные автомобили имеют 3-и вариации реечного механизма:

• Электрический механизм рулевого управления;
• Гидравлический современный механизм;
• Механический механизм.

Итак, система управления автомобилем – электрический привод. Именно он помогает снизить нагрузку на водителя. В данном случае рост поворотного усилия осуществляется за так сказать, счет встроенного в колонку специального электрического мотора. Это устройство применяется исключительно на премиальных и соответственно люксовых автомобилях. К примеру, в нашей Лада Калина электрический механизм можно получить в качестве дополнительной опции за доплату ТОПовой комплектации.

Если на машине застучала рулевая рейка не спешить ехать в сервис

Следующим вариантом является механизм гидравлический. Данным механизмом оборудованы Калины первой и второй генерации. Владельцы таких авто получают остроту и легкость рулевого колеса. Да и не только российские машины, но и многие иностранные современные модели оснащены именно популярным и наиболее удобным гидравлическим приводом.

Механический механизм – это самый простой в своем конструктивном плане и тоже встречается на многих машинах. В данном случае, как вы понимаете, поворот тяг будет осуществляться только за счет применения физической силы водителя. Понятное дело, что таким автомобилем управлять крайне сложно.

Помимо выше перечисленных механизмов встречается и смешанная версия – электрогидромеханическая. Она в себе соединила все самые лучшие качества электрического усилителя и гидравлического. Ее встретить можно на модели Калина Спорт.

Отметим, каждая из перечисленных нами систем обладает собственными преимуществами, и в некоторой степени недостатками, но все они с одинаковой частотой ломаются. Если поломка механической рейки управления приведет к незначительным затратам на осуществление ремонтных работ, то поломки электрики и гидравлики заставят потратить изрядно денег на ремонт. Отсюда следует, что было бы не плохо знать, как подтянуть рулевую рейку на рассматриваемом нами авто своими руками.

Когда требуется регулировка рулевого механизма в Калине всех годов выпуска

Как ремонтировать рулевой механизм? Все что потребуется, так это регулировка рулевой рейки. На обычной Лада Калина отрегулировать рейку можно без проблем самостоятельно, а вот на спортивной версии авто не все так просто, и скорее придется обратиться к специалистам.

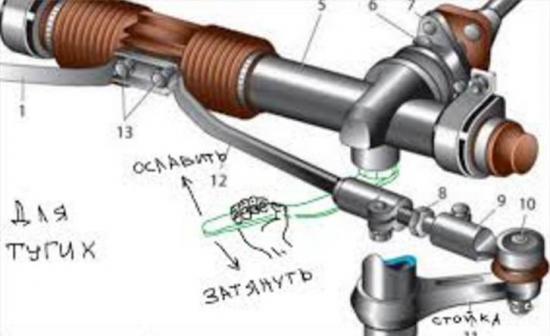

Процесс подтяжки, видео

Есть несколько способов подтяжки. Один из них — это способ со снятием рейки. Снятая рейка зажимается в тиски и затем специальным ключом гайка затягивается на 10-15 градусов поворотом против часовой стрелки.

После этого следует проверка на люфт и , если надо, процедура повторяется, так как люфт может быть больше или меньше. Перетягивать нежелательно, будет тяжело вращать руль. Достоинство этого метода в удобстве регулировки, недостаток же в том, что приходится снимать и потом ставить на место рулевую рейку, а это требует времени, определённых знаний и навыков.

Второй способ проще, он не требует снятия рулевой рейки, надо только снять аккумулятор и площадку под ним на четырёх болтах, но это намного проще и быстрее, чем снятие и установка рулевой рейки. Таким образом получаем доступ к рулевой рейке и рулевым тягам.

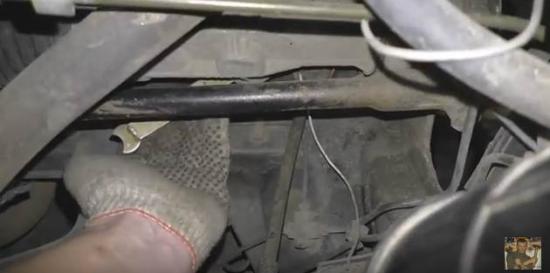

Берёмся за тягу рукой и с силой начинаем её шатать. Характерный стук сразу даст знать о наличии люфта. Гайка упора находится на рейке за левой тягой снизу, её надо нащупать пальцем. Теперь задача — попасть в гайку ключом и затем провернуть против часовой стрелки. Проверяем на люфт и, если надо, подтягиваем ещё.

А вот в видеоролике ещё один вариант подтяжки, даже без снятия аккумулятора:

Как самому поменять рулевую рейку на калине. Замена рулевой рейки калины

Если в процессе езды вам слышится стук, в особенности на дорогах покрытых неровностями, и непонятные звуки, тогда стоит . Это важный элемент автомобиля, и его поломка весьма нежелательна. Но стук при езде говорит о неисправности запчасти.

Как ВАЗ «Калина», так и другие автомобили марки, имеют очень похожую конструкцию этого элемента. Немного отличается только алгоритм работ при демонтаже и установке. Поэтому сейчас нами будет рассмотрен процесс подтяжки и замены этого элемента вручную, без обращения к специальным сервисам.

Для автомобилей вроде «Калины», постоянные ремонтные работы агрегатов и узлов – дело привычное. Тем более, что даже самые надежные запчасти имеют свойство ломаться. Это делает замену и ремонт рулевой рейки фактически гарантированным для любого автолюбителя данной марки.

Конструкция элемента

Устройство рулевой рейки на «Калине» следующее: вращательное движение передается на приводную шестерню рулем с помощью колонки. Шестерня подвижно соединена с рейкой. Она приводит ее в движение, передавая свою энергию. Поворачивание колес происходит при помощи тяг, которые крепятся своими концами к рейке.

Так что, конструкция рулевой рейки отличается довольно простым устройством. Поэтому проблем с процессом замены или регулировки данного элемента своими руками возникнуть не должно. Но есть один элемент, который усложняет процесс. Речь идет о прижимной пружине. Она выполнена в форме конуса, но по мере эксплуатации теряет упругость. Это существенно уменьшает ее функциональность.

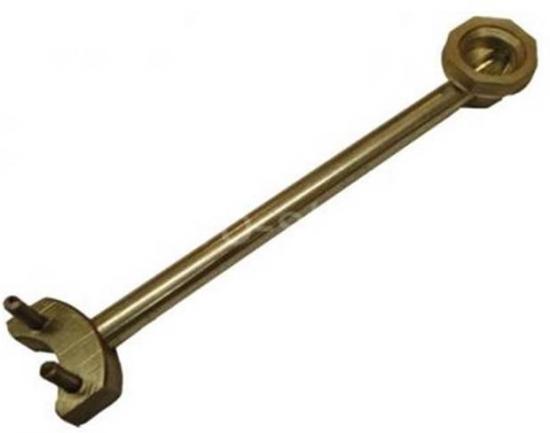

Эту деталь нужно постоянно подтягивать. Но здесь нужен особенный ключ, и сам процесс очень сложный. Но об этом немного позже.

Назначение и характеристики рулевых наконечников

Система управления любого автомобиля состоит из следующих основных узлов:

• рулевое колесо с рулевым механизмом, преобразующим вращательное движение руля в поступательное движение тяг;
• рулевые тяги, передающие усилие от рулевого механизма на поворотный рычаг ступицы колеса;
• наконечники рулевых тяг, обеспечивающие поворот рычага при изменении угла наклона оси его вращения.

Конструкция оснащена шарниром, позволяющим изменять угол наклона пальца, к которому крепится поворотный рычаг ступицы. Так передается необходимое усилие для поворота колеса.

Принципиальная схема наконечника рулевой тяги

Наконечник состоит из следующих основных частей:

1. Палец с шарниром в виде сферы.
2. Консистентная смазка.
3. Защитный чехол.
4. Стопорное кольцо.
5. Пастель из полимера.
6. Заглушка.
7. Корпус.

Важным звеном в конструкции является защитный чехол, предотвращающий попадание грязи, воды и агрессивных веществ на трущиеся поверхности шарнира.

Ремонт, цена

Подтяжка — это достаточно простой и быстрый путь, но часто это бывает только частичное, временное решение проблемы. Ведь появление люфта может быть вызвано разными причинами — может быть повреждён пыльник, могут протечь прокладки и мало ли что ещё, то есть велика вероятность, что рулевая рейка работает насухую. В этом случае есть риск, что через небольшое время после подтяжки она может просто заклинить. Поэтому дефектовка рейки будет весьма кстати, хотя бы внешний осмотр, он позволит убедиться в том, что не повреждены пыльники и гофрированный кожух.

Если есть подозрения на необходимость ремонта, взвесьте, сможете ли вы осилить его самостоятельно. Приготовьтесь к тому, что целый день вам придётся провести в интересных позах, к тому же для выполнения некоторых операций вам понадобится помощник. А знаете ли вы, как установить рейку так, чтобы руль встал ровно? Если нет, то рискуете попасть на повторную работу по установке.

Альтернатива — СТО. За ремонт с вас там возьмут в районе 3500 рублей, 200 рублей стоит ремкомплект и ещё 200 уйдёт на пыльники и прочее.

Самый лёгкий вариант — купить новую рейку, это в комплекте с тягами порядка 6000 рублей, есть, конечно, рейки с наворотами ( короткоходные, спортивные и пр.), эти стоят порядка 10000 рублей, выбор за вами.

Любите и уважайте вашу рулевую рейку и она ответит вам тем же!
