Расположение ЭБУ Лада Гранта

Говорить о том, как важна верная работа электронного блока управления (ЭБУ) можно долго. От него зависит работа сердца Вашего автомобиля: начиная от повышенного расхода топлива и заканчивая тем, что автомобиль может заглохнуть в результате неверной работы контроллера.

Хочется сразу передать отдельный привет конструктору АвтоВаза, кто придумал такое расположение данного блока. По-моему мнению, хуже места не придумать. Смотрите сами.

В общем как вы поняли место расположение ЭБУ на Гранте не самое удачное! Поэтому нам просто необходимо смериться с этим.

Что можно оптимизировать в силовых узлах Лады Гранта

Завод иногда выпускает новые прошивки и вносит корректировки в работу ЕСУП на гарантийных станциях. Но не у всех автомобили на гарантии и не все, у кого все-таки на гарантии, получают эту корректировку.

Многие так и продолжают ездить на недоработанных автомобилях, даже и не подозревая, что все их проблемы легко решаются. Нужно лишь внести небольшие изменения, которые позволят оптимизировать работу узлов двигателя и трансмиссии.

Прошивка Гранты позволяет решить проблему с углом опережения зажигания, изменить величину времени впрыска, доработать систему контроля токсичности выхлопных газов, внести изменения в алгоритмы, позволяющие определять октановое число бензина, оптимизировать работу автоматической коробки.

Ремонт Электронных Блоков Управления (ЭБУ) на примере 11183-1411020-21 (ВАЗ Kalina)

Перестановка блока управления Лада Гранта

Лада Вода в блоке ЭБУ, что делать? Причина

Как узнать какой ЭБУ установлен на Ладе Гранта

Иногда модель Лада Гранта отождествляют с эксклюзивным автомобилем. Отчего ее наделяют таким статусом? Все просто. «Ладу» уникальным блоком управления, который именуется как «Ителма 11186-1411020-22» и не имеет возможности совмещаться с предшествующими модификациями «ВАЗ».

Первостепенным отличием данного модуля можно обозначить интегрированную «CAN-шину». Ранее выпускаемые модели для обеспечения передачи импульсов использовали «К-канал». Если задаться экспериментом и заменить «Ителму» на аналогичное устройство с функционалом в «К-канале», то в итоге приборы на панели непременно «уснут».

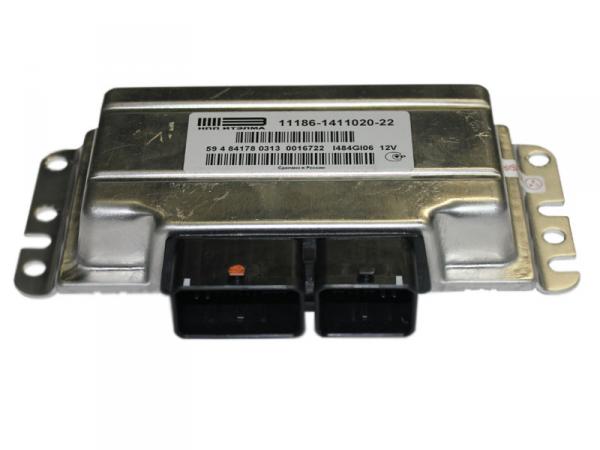

ЭБУ Ителма

В его основу положен алгоритм особого типа, формирование которого происходит на базе заранее интегрированного в память ПО. Это позволяет модулю осуществлять в реальном времени обработку сигналов от всех присутствующих в «ЭСУД» датчиков.

Процесс, связанный с обработкой потоковой информации, позволяет впоследствии осуществлять блоку управления корректирующие действия в отношении функционирования таковых систем:

2. катушки системы зажигания;

3. дроссельного механизма;

4. датчика-регулятора режимов холостого хода и пр.

Для возможности идентифицировать тип устройства в авто LADA Granta и прошивочную версию его ПО на корпусе нанесен специальный маркировочный код, позволяющий осуществить корректный подбор аналога при возникновении необходимости в замене, и в некоторых случаях требуется распиновка ЭБУ.

Система управления двигателем Lada Granta (ВАЗ 2190)

Система управления двигателем включает и выключает топливный насос, контролирует количество воздуха, поступающего в цилиндры двигателя, впрыскивает необходимое количество топлива во впускной трубопровод, управляет искрообразованием на свечах зажигания, корректирует угол опережения зажигания, регулирует частоту вращения коленчатого вала на холостом ходу, управляет электровентилятором системы охлаждения двигателя.

Расположение элементов системы управления двигателем в моторном отсеке: 1 — место установки датчика положения коленчатого вала: 2 — топливная форсунка третьего цилиндра (на фото не видны форсунки других цилиндров); 3 — дроссельный узел; 4 — датчик температуры охлаждаюшей жидкости; 5 — клапан продувки адсорбера: 6 -датчик массового расхода воздуха; 7 — свеча зажигания четвертого цилиндра; 8 — катушка зажигания и высоковольтные провода; 9— свеча зажигания третьего цилиндра; 10 — датчик детонации; 11 — свеча зажигания второго цилиндра; 12 — свеча зажигания первого цилиндра

Система управления двигателем — электронная, с распределенным впрыском топлива. Система состоит из следующих элементов: • электронный блок управления; • датчики: 1) датчик положения педали газа; 2) датчик положения дроссельной заслонки (встроен в дроссельный узел); 3) датчик детонации; 4) датчик температуры охлаждающей жидкости; 5) датчик массового расхода воздуха; 6) датчик скорости автомобиля; 7) два датчика концентрации кислорода; датчик давления (для автомобилей с системой кондиционирования воздуха); • исполнительные устройства: 1) главное реле; 2) реле топливного насоса; 3) форсунки; 4) катушки зажигания; 5) электропривод дроссельной заслонки; 6) реле электровентилятора системы охлаждения; 7) щиток приборов; клапан продувки адсорбера; • соединительные провода; • колодка диагностического разъема. В систему управления двигателем также интегрирована противоугонная система (иммобилайзер).

Главный управляющий элемент системы — электронный блок управления (ЭБУ), или, как часто его называют, — контроллер с встроенным микропроцессором. По сути ЭБУ — это специализированный мини-компьютер, в котором установлена только одна программа — управление двигателем, а датчики и исполнительные устройства образуют периферийное оборудование этого компьютера. Блок получает и анализирует сигналы датчиков. На основе полученных данных блок рассчитывает управляющие команды и выдает их на исполнительные устройства. В блоке имеется три типа памяти*: постоянное запоминающее устройство (ПЗУ), оперативное запоминающее устройство (ОЗУ) и перспрограммируемое запоминающее устройство (ППЗУ).

ПЗУ — память энергонезависимая (то есть информация в памяти сохраняется при отключении питания) и представляет собой микросхему («чип»). В ПЗУ хранится программа вычислений и необходимые для расчета данные (параметры двигателя, передаточные отношения трансмиссии и другие характеристики). Эта информация индивидуальна для каждой модификации автомобиля.

В процессе работы ЭБУ контролирует исправность всех элементов и цепей системы управления двигателем. Обнаружив неисправность, ЭБУ переводит систему управления двигателем на резервный режим работы и включает контрольную лампу неисправности двигателя на щитке приборов. Двигатель при этом сможет продолжить работу (кроме случая неисправности датчика положения коленчатого вала, см. ниже), что позволяет доехать до места ремонта своим ходом. Коды обнаруженных неисправностей ЭБУ записывает в ОЗУ. Там же хранится оперативная информация, которую микропроцессор ЭБУ использует при расчетах. При отключении аккумуляторной батареи от бортовой сети автомобиля вся информация, хранящаяся в ОЗУ, будет удалена.

В ППЗУ хранятся коды противоугонной системы автомобиля (иммобилайзера). Этот тип памяти энергонезависим. После активации иммобилайзера ЭБУ блокирует работу системы управления двигателем при попытке запуска двигателя без специальных электронных ключей.

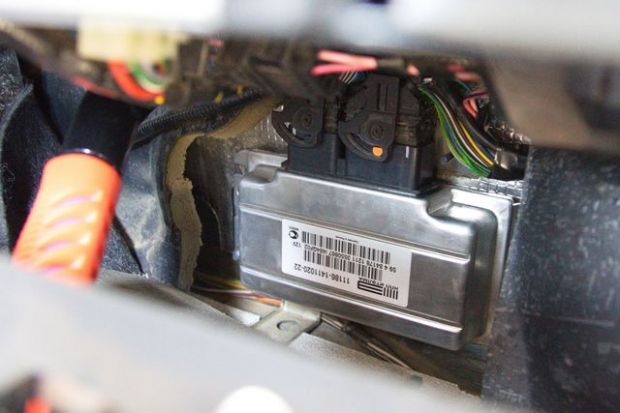

ЭБУ системы управления двигателем расположен за шумоизоляционным покрытием под правой стороной панели приборов.

Датчик положения коленчатого вала (ДПКВ) предназначен для формирования сигналов, по которым ЭБУ синхронизирует свою работу с тактами рабочего процесса двигателя. Поэтому часто этот датчик называют датчиком синхронизации. Действие датчика основано на принципе индукции — при прохождении мимо сердечника датчика зубьев шкива коленчатого вала в цепи датчика возникают импульсы напряжения переменного тока.

Прошиваем ЭБУ Ителма М74 (Лада Гранта) своими руками

Программируется ЭБУ м7.4 очень легко, контакты для разрешения программирования “В2 и А4” выведены в первый разъём его не надо разбирать. Даже можно перешить не снимая с манины через OVD-2 разъём, но перед этим нужно подать +12v на эти два контакта “В2 и А4” и включить зажигание.

Для того чтобы самостоятельно прошить ЭБУ Ителма М74, которая как мы уже знаем установлено на Ладе Гранте необходимо выполнить следующий порядок действий:

7. 4-И так вся схема собрана и шнур KKL VAG-COM вставлен в USB ПК Вот последовательность подачи напряжения

Эбу гранта где находится

Подскажите расположение ЭБУ на Ладе Гранте.

• Расположение диагностического разъема Лада Гранта – 2 ответа
• Почему пропало питание от аккумулятора на ВАЗ Гранта? – 4 ответа
• Самопроизвольное включение вентилятора ВАЗ Гранта – 4 ответа
• Глохнет на ходу Лада Гранта – 3 ответа
• Почему периодически не работает спидометр на Гранте? – 3 ответа

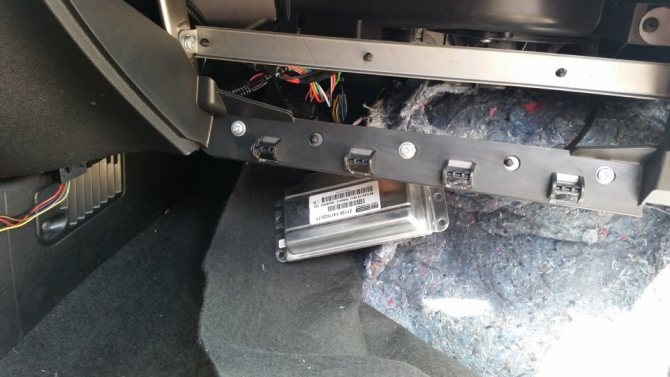

ЭБУ на Гранте расположен под бардачком, прямо напротив пассажирского сидения. Он прячется под обивкой и шумоизоляцией пола. Чтобы до него добраться нужно, отогнуть обивку и шумоизоляцию.

Если вкратце, то ЭБУ служит для управления движком, координируя его работу на основе даных полученых от различных датчиков. Соотвественно, если накроется ЭБУ, то двигатель не будет работать как положено.

А накрытся он может довольно легко — от попадания влаги. Вода проникает сквозь вставленое в кузов кольцо. Говорят, что эту беду исправили на заводе (и даже машины отзывали), но чтобы не попасть впросак, герметиком пройтись не помешает.

Автомобиль: Лада Гранта. Спрашивает: Кирилл К. Вопрос: Где находится ЭБУ Лада Гранта и есть ли подводные камни такого расположения?

На первых Калинах было много случаев отказа в работе Эбу из-за того, что его заливает охлаждающей жидкостью. Великий и могучий АвтоВаз не признавал это гарантийный случаем и владельцы попадали на деньги. Стоит ЭБУ не так уж и дешево, плюс работы по поиску неисправности и его замена.

Поэтому возник вопрос. Где находится ЭБУ на Лада Гранта и защищена ли эта модель от недостатков своей предшественницы? Читал о том, что, в результате засорения дренажных отводов под капотом, вода льёт в салон и ЭБУ выходит из строя.

Расположение ЭБУ Лада Гранта

Говорить о том, как важна верная работа электронного блока управления (ЭБУ) можно долго. От него зависит работа сердца Вашего автомобиля: начиная от повышенного расхода топлива и заканчивая тем, что автомобиль может заглохнуть в результате неверной работы контроллера.

Хочется сразу передать отдельный привет конструктору АвтоВаза, кто придумал такое расположение данного блока. По-моему мнению, хуже места не придумать. Смотрите сами.

В общем как вы поняли место расположение ЭБУ на Гранте не самое удачное! Поэтому нам просто необходимо смериться с этим.

Характеристика ЭБУ

Со всей необходимой информацией относительно работы блока мы предлагаем ознакомиться ниже.

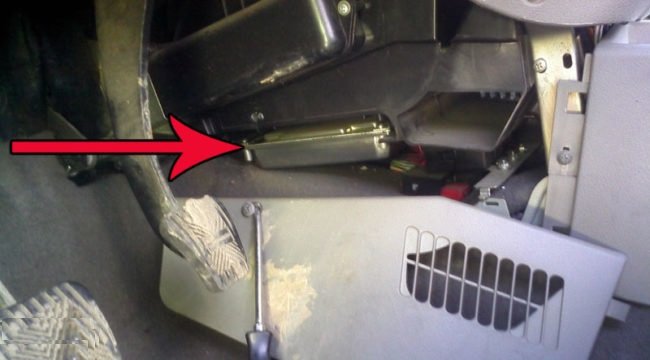

Где находится блок?

Блок управления двигателем автомобиля Лада Калина, Калина 2 или Гранта располагается од центральной консолью салона. Чтобы добраться до него, необходимо только снять панель. Как известно, отечественные инженеры всегда славились своими бессмысленными и «беспощадными» решениями в плане сборки машин, поэтому место размещения блока ЭСУД выбрано бездумно. На практике такое устройство часто выходит из строя в результате попадания на него влаги, поэтому многие автовладельцы решают перенести блок, чтобы он мог стоять в более безопасном месте.

Место расположения ЭБУ

Особенности работы

Итак, управляющий блок электронной системы управления двигателем предназначен для контроля состояния всех узлов и передачи импульсов мотору. На сам блок ЭСУД осуществляется передача информации от различных датчиков, предназначенных для мониторинга работы того или иного механизма или системы. Информация обрабатывается без перерывов, в результате чего все узлы могут работать слаженно. Кроме того, блок ЭСУД производит управление системами, предназначенными для контроля уровня токсичности выхлопных газов.

Данные, которые собирает ЭБУ Лада Гранта или Приора, являют собой разные характеристики. Например, регулятор ДМРВ осуществляет контроль фиксации массового расхода мотором — чем больше силовой агрегат потребляет воздуха, тем лучше будет его динамика. Но если нормированные показатели будут превышаться, это приведет к перерасходу бензина, соответственно, своевременная проверка параметров позволит предотвратить возможные неисправности.

Помимо этого, блок ЭСУД фиксирует информацию:

• о положении коленчатого и распределительного валов;
• о температура антифриза в системе охлаждения;
• о температуре всасываемого воздуха;
• об уровне напряжения в электроцепи авто;
• о возможном содержании примесей в отработанных газах;
• о скорости движения транспортного средства;
• о колебательной амплитуде кузова (автор видео — Low Customs).

Как узнать какой ЭБУ установлен на Ладе Гранта

Иногда модель Лада Гранта отождествляют с эксклюзивным автомобилем. Отчего ее наделяют таким статусом? Все просто. «Ладу» уникальным блоком управления, который именуется как «Ителма 11186-1411020-22» и не имеет возможности совмещаться с предшествующими модификациями «ВАЗ».

Первостепенным отличием данного модуля можно обозначить интегрированную «CAN-шину». Ранее выпускаемые модели для обеспечения передачи импульсов использовали «К-канал». Если задаться экспериментом и заменить «Ителму» на аналогичное устройство с функционалом в «К-канале», то в итоге приборы на панели непременно «уснут».

ЭБУ автомобиля Лада Гранта – программное обеспечение на страже безопасности

Блок управления, или контроллер – это своего рода «мозговой центр» любого автомобиля, оснащённого различной электроникой. Он принимает сигналы от датчиков, которыми оснащены все важные объекты автомобиля, начиная от топливной системы и заканчивая колёсами. Затем происходит обработка данных, позволяющая ЭБУ эффективно управлять двигателем и обеспечивать ему безопасную работу. Именно в неполадках контроллера таится наибольшая опасность для водителя, ведь ошибка в количественных показателях, сбой в системе подачи топлива или даже нарушение климат-контроля могут привести к угрозе жизни и здоровья.

Прошиваем ЭБУ Ителма М74 (Лада Гранта) своими руками

Программируется ЭБУ м7.4 очень легко, контакты для разрешения программирования “В2 и А4” выведены в первый разъём его не надо разбирать. Даже можно перешить не снимая с манины через OVD-2 разъём, но перед этим нужно подать +12v на эти два контакта “В2 и А4” и включить зажигание.

Для того чтобы самостоятельно прошить ЭБУ Ителма М74, которая как мы уже знаем установлено на Ладе Гранте необходимо выполнить следующий порядок действий:

7. 4-И так вся схема собрана и шнур KKL VAG-COM вставлен в USB ПК Вот последовательность подачи напряжения

Диагностика Лады Гранта своими руками

Диагностика по моделям авто 1 мая 2021 Рейтинг:

Время прочтения

Сложность материала:

Самостоятельная компьютерная диагностика автомобилей Лада Гранта доступна для каждого владельца данного авто, так как на Грантах впервые интегрировали CAN-шину в ЭБУ. Благодаря этому с подключением простого ELM327 диагностического адаптера не возникнет проблем, а программу для диагностики бесплатно можно скачать из интернета.

Данная инструкция подробно описывает процесс считывания данных с ЭБУ, а так же какой автосканер и программу выбрать для диагностики Ганты. В статье имеются полезные ссылки на более подробные инструкции, а так же обзоры.

Автор сайта elm327-obd2.ru

Эбу гранта где находится

Подскажите расположение ЭБУ на Ладе Гранте.

• Расположение диагностического разъема Лада Гранта – 2 ответа
• Почему пропало питание от аккумулятора на ВАЗ Гранта? – 4 ответа
• Самопроизвольное включение вентилятора ВАЗ Гранта – 4 ответа
• Глохнет на ходу Лада Гранта – 3 ответа
• Почему периодически не работает спидометр на Гранте? – 3 ответа

ЭБУ на Гранте расположен под бардачком, прямо напротив пассажирского сидения. Он прячется под обивкой и шумоизоляцией пола. Чтобы до него добраться нужно, отогнуть обивку и шумоизоляцию.

Если вкратце, то ЭБУ служит для управления движком, координируя его работу на основе даных полученых от различных датчиков. Соотвественно, если накроется ЭБУ, то двигатель не будет работать как положено.

А накрытся он может довольно легко — от попадания влаги. Вода проникает сквозь вставленое в кузов кольцо. Говорят, что эту беду исправили на заводе (и даже машины отзывали), но чтобы не попасть впросак, герметиком пройтись не помешает.

Автомобиль: Лада Гранта. Спрашивает: Кирилл К. Вопрос: Где находится ЭБУ Лада Гранта и есть ли подводные камни такого расположения?

На первых Калинах было много случаев отказа в работе Эбу из-за того, что его заливает охлаждающей жидкостью. Великий и могучий АвтоВаз не признавал это гарантийный случаем и владельцы попадали на деньги. Стоит ЭБУ не так уж и дешево, плюс работы по поиску неисправности и его замена.

Поэтому возник вопрос. Где находится ЭБУ на Лада Гранта и защищена ли эта модель от недостатков своей предшественницы? Читал о том, что, в результате засорения дренажных отводов под капотом, вода льёт в салон и ЭБУ выходит из строя.

Блок управления двигателем Лады Гранты

Как говорилось в начале статьи, Гранта получила новые «мозги» с поддержкой CAN (M74CAN). Данное нововведение способно интегрировать «мозги» с сигнализациями, магнитолами, имеющими CAN-шину.

Расположение ЭБУ у Гранты:

«Мозги» располагаются в нижней части передней панели, а точнее под бардачком. Лучше будет видно, если смотреть с пассажирского сиденья. ЭБУ скрыт шумоизолячией и обивкой, поэтому достать его будет не просто.

Прошивки ЭБУ:

У серийных прошивок стоит обозначить на оптимизированную динамичную версию для 1,6-литровой 8-клапанной Гранты с контроллером «М74» и норме уровня выброса отработанных газов «ЕURO-2».

Чип-тюнинг ECU позволяет физически отключить второй датчик кислорода («лямбд зонда») вместе с катализатором. Если реализовать данную версию прошивки, то это приведёт к значительному росту динамических возможностей Гранты.

Чтобы узнать, какая прошивка у блока управления используют приложение OpenDiag, совместно с диагностическим адаптером подключаемому к OBD2 разъему.

Способы диагностики ЭБУ и ошибок на Лада Гранта через OBD2

Самодиагностика

На Гранте в ECM с контроллером М74 встроена самодиагностика, которая определяет неисправности. ECM выявляет проблему, далее загорается «Check Engine» и начинается идентификация ошибки. Далее затем код сохранятся в памяти, и показывается на приборную панель.

Загорелся Check Engine на Гранте?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Обзоры диагностических сканеров для LADA GRANTA

Читай подробные статьи по обзору автосканеров, в том числе совместимых и с LADA GRANTA.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

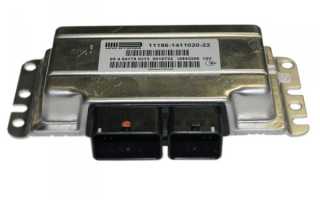

ЭБУ Ителма 11186-1411020-22: стоковая прошивка или чип-тюнинг?

Как прошить блок ЭБУ Январь 7.2 для тюнинга и зачем это нужно, про фильтр нулевого сопротивления

Дилемма относительно необходимости прошивки установленного производителем или нового ЭБУ, установленного владельцем авто, зависит от многих факторов. Среди основных моментов выделяют «задумчивость» автомобиля на момент обгона или же передвижения в плотном потоке автомобилей.

Стоит отметить оптимизированную динамичную прошивку для Lada Гранта 1.6L, 8V с контроллером М74 и установленной нормой токсичности Е2. Что дает практическая реализация такой прошивки?

В результате проведенных манипуляций и возвращения контроллера на его законное место, значительно оптимизировались топливоподача и зажигание. Прошивка предусматривает изменение настроек дросселя.

Проведение современного чип-тюнинга на отечественном автомобиле Лада Гранта предоставляет возможность физического отключения 2го ДК и катализатора. В результате такой прошивки заметно увеличиваются динамические характеристики автомобиля при сохранении умеренного стиля вождения.

Стоковая прошивка ЭБУ Лада Гранта рассчитана на обыденное ежедневное использование автомобиля, при всем этом версия прошивки производителя входит в пакет гарантии. Самовольное изменение версии прошивки ведет к аннулированию гарантии от производителя.

На данный момент конечному потребителю предоставляется коммерческие прошивки контроллеров М74, а именно:

• AY_I484GG30 – Лада Гранта 1.6л, 8V с предустановленным контроллером М74 11186-1411020-22;

• I484GI06-STR – Лада Гранта 1.6л, 8V; контроллер – 11186-1411020-22 и стандарт Евро-2;

• AY_484GP12 – с предустановленным контроллером М74 11186-1411020-22 и стандартами E3/E2.

Частые вопросы по автодиагностике через компьютер или смартфон

Диагностика двигателя

Возможности диагностики двигателя через OBD2 разъем, зависят от сканера и программного обеспечения. Например, простой любительский адаптер ELM327 совместно с приложением OpenDiag на смартфоне, позволяет считать ошибки двигателя, и расшифровать их, а так же смотреть датчики температуры, оборотов «движка», как при холостом ходе, так и во время езды в режиме реального времени.

Диагностика АБС через OBD2 разъем

Если возникли неполадки с ABS, перед тем как менять или вручную диагностировать неисправность, считайте ошибки, согласно изложенной инструкции. Проверка на ошибки покажет вам не только состояние датчиков, но и проводов, разъемов.

Диагностика ДМРВ

C помощью программы Open Diag фиксируем напряжение у датчика ДМРВ. Допускаемые значения напряжения такие:

Важно: Если превышает 1,05 В, ДМРВ требует замены!

Диагностика датчика кислорода (лямбда зонда)

Датчик кислорода проверяется с помощью программы Open Diag и подключенного адаптера к OBDII разъему. Анализирвем значения напряжения на датчике.

При работающем двигателе напряжение должно меняться от 0,008 до 0,7В и обратно. Не должно быть плавных снижений и подвисаний на осциллографе.

Диагностирование АКПП

Диагностика коробки передач так же возможна, но ограничена самим ЭБУ Гранты. Да, можно применять профессиональные дорогостоящие автосканеры, но речь идёт о самостоятельной проверке.

С помощью адаптера и приложения на смартфоне можно посмотреть ошибки в трансмиссии, если они есть, то их расшифровка укажет на ту или иную неисправность коробки. Так же в режиме реального времени у коробки снимаются данные с датчиков температуры.

Ошибки АКПП:

P0720 «Датчик оборотов выходного вала неисправен» P0717 «Датчик оборотов турбины» P0706 «Селектор АКПП. Нет сигнала» P0705 » Селектор АКПП. Несколько сигналов одновременно» P0974 «Соленоид включения-выключения. Обрыв цепи» P0973 «Соленоид включения-выключения. Цепь замкнута на землю» P0963 «Соленоид управления давлением. Обрыв цепи» P0962 «Соленоид управления давлением. Цепь замкнута на землю» P0740 «LOCK UP SOL(Open)» P0743 «LOCK UP SOL(GND short)» P17AB «L/C SOL(Open)» P17AA «L/C SOL(GND short)» P17AE «2-4/B SOL(Open)» P17AD «2-4/B SOL(GND short)» P17B1 «H/C&L&R/B SOL(Open)» P17B0 «H/C&L&R/B SOL(GND short)» P1735 «INTER LOCK FUNCTION(1st)» P1736 «INTER LOCK FUNCTION(2nd)» P1737 «INTER LOCK FUNCTION(3rd)» P1738 «INTER LOCK FUNCTION(4th)» P0744 «LU CLUTCH(Lock-up)» P1744 «LU CLUTCH(Slip Lock-up)» P0731 «Неправильное передаточное число АКПП на 1 передаче» P0732 «Неправильное передаточное число АКПП на 2 передаче» P0733 «Неправильное передаточное число АКПП на 3 передаче» P0734 «Неправильное передаточное число АКПП на 4 передаче» P17A1 «NEUTRAL FUNCTION(1st)» P17A2 «NEUTRAL FUNCTION(2nd)» P17A3 «NEUTRAL FUNCTION(3rd)» P17A4 «NEUTRAL FUNCTION(4th)» P17A0 «NEUTRAL FUNCTION(Rev)» P0712 «Датчик температуры масла, низкие показания» P0713 «Датчик температуры масла, высокие показания» P0711 «Датчик температуры масла, завис» P0863 «Соединение по CAN шине (инициализация)» P062F «BACKUP MEMORY» P1701 «Напряжение питания контроллера»

Диагностика и проверка электронной педали газа

ВАЗ поставляет автомобили LADA GRANTA с электронной педалью газа (E-газ), чтобы соответствовать современным экологическим нормам.

Если у педали нарушилась работоспособности (пропала отзывчивость или повышенные обороты двигателя при переключении скорости на коробке передач), то перед тем как произвести демонтаж и проверку узла при помощи мультиметра, считайте ошибки через OBD2 разъем.

Типовые ошибки, связанные с педалью акселератора:

Удаление ошибок тут не поможет, необходимо устранять причину поломки и только потом стирать ошибки. Если ошибки отсоветуют, а педаль работает не стабильно, следует отрегулировать чувствительность самой педали газа, она должна стать более отзывчивее.

Если загорелась лампочка диагностики ЭУР или периодически выключается / включается ЭУР, т сначала следует сделать проверку электроусилителя руля через диагностический разъем.

В этом поможет то же приложение Open Diag, совместно с диагностическим OBD2 адаптером, или

другие сканеры: Сканматик, СканДок, Мотор-Мастер. Процесс диагностики сводиться к определению ошибок, их расшифровке и дальнейшем ремонте согласно виду неисправности.

Так же проверку можно выполнить без сканера, таким способом:

Коды ошибок электроусилителя руля:

11 — Система исправна; 12 — Отсутствие сигнала оборотов двигателя; 13 — Неисправность датчика момента; 14 — Неисправность двигателя ЭМУР; 15 — Неисправность датчика положения рулевого вала; 16 — Неисправность датчика положения ротора двигателя ЭМУР; 17 — Неисправность бортсети автомобиля (ниже 10В либо больше 18В); 18 — Неисправность блока управления ЭМУР; 19 — Неисправность датчика скорости автомобиля.

Лада Гранта «сОнн» › Бортжурнал › Чип тюнинг или прошил ЭБУ

С момента покупки машины не покидала меня мысль прошить ЭБУ. Но зачем, как и почему я это хотел я до конца не понимал, поэтому откладывал на потом. И вот после трех лет владения решился. Спасибо Deniska414141 за подсказки в этом вопросе. Он меня прямо таки подтолкнул на это дело.

С завода была установлена прошивка I464GF02, а эта самая древняя прошивка на гранту с 16 кл. Не удивительно что у меня были претензии к этой прошивке.

Полный размерВерсия ПО которая была установлена с завода

Полный размерЭта же версия на ЭБУ

Главным и решающим фактором в пользу прошивки движка была тупящая электронная педаль. Сначала думал прошить последнюю заводскую, т.к. разница в поведении педали и движка будет очень значительная, но всё же уговорили меня на тюнинг. В итоге была прошита прошивка от Паулюса, как уверил прошивальщик 16 года, но точной версии я не знаю. Прошился около месяца назад, так что уже могу написать отзыв о поведении.

Изменения: 1. Колоссальная разница в поведении педали, да при том в положительную сторону. Реакция на нажатие приблизилась к тросику. Пропала задержка при нажатии на педаль и при отпускании педали. Бесило что при отпускании газа машина еще несколько секунд продолжала ехать с той же скоростью. Первое время постоянно перегазовывал, т.к. обороты набираться стали на много быстрее. 2. Машина перестала дергаться при движении по двору или в пробке на 1-2 передачах при оборотах 1000-1500. Раньше она сходила с ума от не понимания разгоняться ей или же тормозить, хотя педаль ни кто не трогал. Сейчас ведет себя именно так как хочется тебе, а не ей. 3. Появился подсказчик переключения передач на приборной панели. Напомню что панель прошита на 046 прошивкку 4. Появилась возможность включать и выключать писк подсказчика переключения передач. Слава богу что ее можно отключить. Включается и отключается с помощью клавиши Reset. Что очень удобно. 5. При заводке на холодную теперь обороты прогрева стали чуть выше, около 1300 оборотов. Но зато держутся они до 30градусов, а не до 40 как было раньше. Мне если честно эти завышенные обороты не нравятся, но не так уж и критично. 6. Движок теперь евро 2. Но катализатор на месте и поэтому вонять больше она не стала 7. А вот с расходом я так и не определился. По началу он был большим очень. Сейчас вроде устаканился и держится в смешанном цикле чуть более 8л. Хотя на родной прошивке было чуть больше 7. Стиль езды остался прежним. Но вот когда поехал на дальняк (400км)заметил одну очень интересную вещ, при скорости 100км/ч расход 4,5-5л. И держится ровно и стабильно. На пригорках только поднимается. Раньше такого расхода точно не было. Но это только на 100км/ч, если ехать чуть медленнее или чуть быстрее +/-5км/ч то расход резко возрастает до 6-7, что очень странно. Т.е. на 90км/ч расход больше чем на 100. Я же все 400км ехал в среднем 120-130(по приборке средняя скорость была 99км/ч) и средний расход составил 6.2л, хотя мгновенный был порядка 7-8л. По бортовику штат средний расход показывает меньше, на том же участке показания были 5,6л. Кому верить не знаю. Засекать пробег от заправки всё ни как не получается.

Полный размерВключение и отключение писка

Полный размерПодсказчик переключения передач

Полный размерсредний расход

з.ы. стоимость прошивки составила 1000р, но я в тот день продал знакомому программатор для приборок за ту же 1000, так что считай вышел в ноль.
