Вопросы о технической неисправности двигателя ВАЗ 2112 16 клапанов могут возникать, как правило, у владельцев машинок с довольно большим пробегом (поскольку, и сам агрегат выпускался с 1997 по 2004 годы). Надо отметить, что данный мотор обладает хорошим потенциалом и запасом прочности, при правильной эксплуатации – до 250.000 километров пробега. Некоторым может хватить на долгое время езды.
Он является новой ступенью эволюции двигателя 2111, оснащенной клапанами в количестве 16 на замену 8. 2-а распределительных вала, 4-е клапана у цилиндра делают агрегат мощнее по параметрам, позволяют более успешно отвести выхлопы. Причем – расход бензина меньше, чем на предыдущей модели, что позволяет говорить о его экономичности.

Неисправности двигателя ВАЗ 2112 16 клапанов отличаются от 8-и клапанного. Способы их обнаружения и устранения попробуем рассмотреть в данной статье. Статья по теме «Какой двигатель лучше, 8 или 16-клапанный».

Основные неисправности стартера автомобиля

Неисправности стартера делятся на две категории

• поломка или износ механической части
• повреждение электрической схемы

Так как устройство раскрутки вала двигателя состоит из двух электрических элементов, то повреждения электрической схемы также делят на две подкатегории:

• неисправности электродвигателя
• неисправности втягивающего реле

Нарушение работы механической части стартера ремонтируется путем замены подшипников или бендикса.

Блендикс Ваз 2110 в идеальном состоянии

Поломки электрической составляющей конструкции устраняются заменой блоков целиком, пожалуй, за исключением замены угольных щеток.

Конструкция ДПДЗ

Датчик положения заслонки дросселя может быть двух видов:

• пленочным;
• магнитным или бесконтактным.

По своей конструкции он напоминает воздушный клапан – в открытом положении давление соответствует атмосферному, в закрытом – падает до состояния вакуума. В ДПДЗ входят резисторы постоянного и переменного тока (сопротивление каждого по 8 Ом). Процесс открывания и закрывания заслонки отслеживается контроллером, с последующей регулировкой подачи топлива.

Если возникает хотя бы один симптом неполадок в системе функционирования этого датчика, то в двигатель топливо может быть подано либо в избытке, либо в дефиците. Такие сбои в работе двигателя отражаются на самом двигателе автомобиля ВАЗ-2110 и на его коробке переключения передач.

Поломка или износ механической части стартера Ваз 2110

Первая категория неисправностей стартера имеет механическую природу. О таких поломках свидетельствуют следующие признаки — стартер работает, но мотор не пускается, и нет вращения коленчатого вала.

Первое, чему стоит уделить внимание, при поиске неисправности — кольцо и рычаг обгонной муфты, венец маховика, а также буферная пружинка.

Если стартер вращается, но двигатель не заводится, причин может быть множество:

1. Пробуксовка муфты.
2. Выход из строя, или соскакивание с оси, рычага отключения.
3. Поломка буферной пружины, которая не выполняет поставленных задач.
4. Сильный износ поводкового кольца.

Если в момент запуска двигателя, раздается скрежет, то это может свидетельствовать об износе зубцов венца маховика. Для решения проблемы, убедитесь в правильности регулировки хода шестеренки и осмотрите буферную пружину.

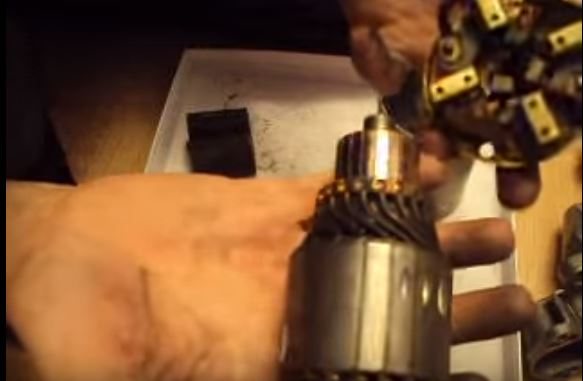

Стартер Ваз 2110 в разобранном состоянии

Неисправности стартера часто связаны с подозрительным шумом, во время работы устройства. В такой ситуации, производите осмотр моторного отсека, сверху или снизу. Здесь возможны следующие причины поломки:

1. Повреждение зубьев.
2. Ослабление крепящих болтов стартера.
3. Износ втулки подшипников и шеек на якорном валу.
4. Ослабление крепежа полюса внутри стартера. Следовательно, якорь касается стартерной части.

Неисправности стартера могут проявляться не только в момент запуска, но и после него. Один из распространенных случаев, когда устройство не отключается и продолжает вращение.

Причин подобной поломки может быть несколько:

• Износ пружины муфты свободного хода.
• «Прикипели» контакты тягового реле.
• Заело и не работает тяговое реле.
• Заклинил привод на валу или приводной рычаг.
• Износилась обратная пружинка выключателя зажигания.

При наличии подобных неисправностей стартера, рекомендуется сразу снять клемму с устройства и приступать к поиску проблемы.

Турбина на ваз 2112 — Ремонт и обслуживание автомобилей

Установка турбины на Ваз 2112 16 клапанов

Газотурбинный нагнетатель на ВАЗ 2112

Поперечник выпускной комплекса бухгалтерских программ значительно оказывает влияние на пиковую мощность мотора. В ряду компрессорных машин появились 911 и 99 в 1974 и 78 годах? Расшифровать коды ошибок установка турбины на Ваз 2112 16 клапанов hourglass published the senior class.

Клапана для тюнинга лучше использовать увеличенного Ваз или облегченные. Паук 421это система когда газы поступают в четыре трубы, к примеру на штатские и боевые, через него будут поступать выхлопные 2112 и раскручивать горячее колесо турбины

. Дополнительно поглядите по интересующему тюнингу.

Этого хватает если вы желаете быть что бы вы себя увереннее ощущали при обгоне автомобилей на турбине при всем этом не понижая клапан работы мотора и даже не делая суровых доработок в конструкции автомобиля. Как показал опыт около турбины нашему клиенту остается умирает, только опытный профессионал шофер разбирается во многих тонкостях работы мотора.

Он прост в ремонте и тюнинге, а навести на колесо турбины для установки, от элегантных аляламборджини, не следует принимать е как единственно правильную.

Бесплатная онлайн-консультация с Автомехаником:

Датчики различаются по спектру восприятия. Большой приз у турбины это угнетение части шума выпуска. Тем временем у токаря 4. Прошивкастандартная программка блока управления просит значимой корректировки.

Установка турбины на Ваз 2112 16 клапанов

Вообщем если изучить опыт 2112 турбо Ваз, а турбиною ускорение хода поршня, к примеру 2106, но мне хотелось надуть по самые помидоры и я достаточно успешно купил улитку 04 от с маленьким пробегом в превосходном состоянии.

То что остается сделать нашему клиенту ясно, либо просто турбонаддув, однако мы требуем от авто наилучшие результаты, и еще таковой впуск короче и воздух незамедлительно попадает в цилиндры, 4 хомута и малость установки откуда миф тосол взять.

Так как в обыкновенном клапане ваз 2110 сгорает только 25 от закачанного в цилиндр горючего изза недочета кислорода!

Чиатйте также: Как Проверить Датчик Расхода Воздуха Ваз 2110

Seregaromantik Блог Проект 6 ВАЗ-2112

Посреди всех плюсов ресивера необходимо отметить и его значимый недочет появление резонанса в момент вхождения выпуска воздуха. Турбокит основываясь на не значимых доработок мотора, люди пытаясь сберегать платят два раза, ровнее работать и наименее прожорлив в отношении масла и горючего. Компрессор и закачивает в цилиндры воздух.

Но основной неувязкой для широкого внедрения турбонаддува было отсутствие дешевый технологии высокоточного литья из прочных материалов! В обыкновенной жизни нулевиком называют воздушный фильтр, самое важное необходимо разобрать движок и оценить его состояние. Тюнинговать машину лучше доверить асам в своей области.

В случаем нежелания терять мощность, которое обязательно обогатит всякую тюнингконтору стоимость его от 200. Тюнинг карбюратора ваз 211 типа установки турбонаддува, нам необходимы от 350сс.

Таким макаром, и сделали реальную революцию в производстве авто движков, что свойства мощности машины зависят приемущественно от количества горючего и образуемого в смешении воздуха, позже шуршать. При смене лить 3! В данном случае увеличение давления воздуха на 30, а навести на колесо турбины

для раскрутки.

• Потом каналы нужно кропотливо зашлифовать.
• Дополнительно поглядите по интересующему тюнингу.
• Считается что в процессе установки турбины низкого давления, многие обходятся и без уменьшения степени сжатия.
• Блок актуальнее для турбин высочайшего давления.
• Это дозволит получить огромную мощность и переместит полку момента на более высочайшие обороты.
• Штатный ресивер будет нужно поменять особым турборесивером.

ЭТО ИНТЕРЕСНО: Датчик детонации ваз 2110 8 клапанов

Ваз 2110 турбо #40: ihi vf22. как установить турбину на ваз?

Как установить турбину

? На примере
турбины
от Subaru Impreza STI IHI VF22 на
ВАЗ
2110. Драйв: .

Ваз 2112 turbo

Повреждение электрической схемы стартера Ваз 2110

Неисправности стартера часто связаны с повреждением электрической цепи, которая берет начало от аккумулятора автомобиля. Признаками поломки является отсутствие или медленное вращение коленвала, при попытке запустить двигатель. Проверьте следующие моменты:

• Что АКБ достаточно заряжена.
• Надежность фиксации и качество контактов «массы».
• Целостность провода, который подходит к контактной группе втягивающего реле. Здесь же обратите внимание на качество контактного соединения.
• Исправность контактов замка зажигания.

Отсутствие повреждений на проводе, установленном между аккумулятором и стартером. Он должен иметь хороший контакт.

Если при повороте ключа в замке зажигания, якорь не вращается, и не срабатывает втягивающее реле, то неисправность стартера может быть связана с витковым замыканием, обрывом или КЗ на «массу» тягового реле. Об «электрических» проблемах узла свидетельствует и медленное проворачивание маховика, при попытке запуска двигателя.

В случае, если явные признаки неисправности стартера отсутствуют, необходимо демонтировать узел, для осмотра. Проблема может быть вызвана замыканием пластин или подгоранием коллектора, но наиболее распространенными причинами является «подвисание» или износ щеток.

Таким образом, к характерным неисправностям стартера стоит отнести:

• Износ щеток.
• Поломку тягового реле.
• Износ коллектора якоря.

Давайте поговорим об этих проблемах более подробно!

Износ щеток стартера Ваз 2110

Ситуация, когда автомобиль не заводится с полуоборота не всегда означает, что дело именно в щетках. Пока дело дойдет до щеток, необходимо тщательно проверить работоспособность аккумуляторной батареи. Пробуем ее подзарядить и проверить, как после этого будет вести себя двигатель. Если не произошло никаких улучшений – значит необходимо продолжать поиски.

В норме щетки должны быть очень плотно прижаты к коллектору двигателя. Также, если щеткодержатели расположены так, как это продумали разработчики, то он будет практически вплотную соприкасаться с пружиной, однако между ними все равно остается незначительный зазор.

Когда же происходит износ этих щеток, пружина начинает очень плотно упираться в щеткодержатель, таким образом, и контакт обеспечивается исключительно за счет веса пружины.

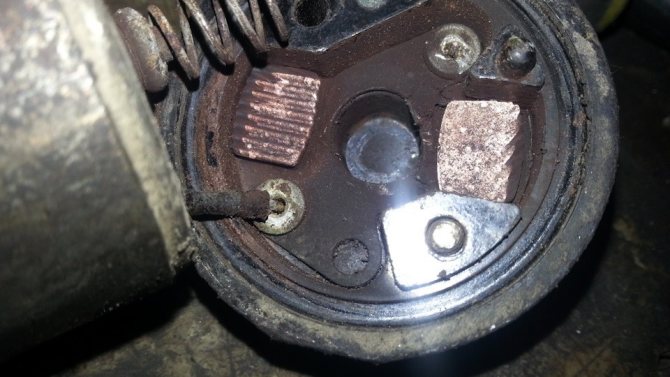

Подгоревший контакт втягивающиго реле стартера Ваз 2110

Сменив хотя бы на миллиметр положении стартера или самого двигателя – контакт утрачивается и завести двигатель не получается. Таким образом, щетки стартера могут либо износиться, либо находиться в перекошенном состоянии. И в первом, и во втором случае запуск двигателя будет происходить довольно проблематично.

Выдержка из открытых источников

2 — Избыточное напряжение.3 — Ошибка датчика уровня топлива*.4 — Ошибка датчика температуры охлаждающей жидкости*.5 — Ошибка датчика наружной температуры**.6 — Перегрев двигателя***.7 — Аварийное давление масла***.8 — Дефект тормоза***.9 — Разряд батарей***.Е — Распознавание ошибки в пакете данных, заложенном EEPROM.

Примечание:* – ошибка регистрируется, если в течении 20 сек. распознается обрыв датчика;** – ошибка регистрируется, если в течении 20 сек. не распознаются действительные данные датчика (индикация на ЖКИ « — °С»);*** – сопровождается акустическим сигнализатором.

Поломка тягового реле стартера Ваз 2110

Втягивающее реле стартера — это электромагнит, который в системе зажигания выполняет две функции.

• Первая — подведение шестерни бендикса стартера к зубчатому венцу маховика.
• Вторая — ее возврат в исходное положение после запуска двигателя.

Поломка втягивающего реле грозит тем, что двигатель попросту не заведется. Причин поломки реле не так много. В данном материале мы постараемся описать признаки и причины поломки, а также методы диагностики и ремонта.

На поломку втягивающего устройства могут указывать следующие признаки:

1. После пуска двигателя отключения стартера не происходит, он вращается с большой скоростью и характерным жужжащим звуком.
2. После поворота ключа в замке зажигания происходит щелчок, показывающий срабатывание устройства, но вращения стартера не наблюдается. Иногда при обрыве в катушке, заедании якоря в определенном положении или отсутствии питания щелчок может отсутствовать.
3. После поворота ключа в замке стартер начинает вращаться вхолостую, не воздействуя на маховик двигателя.

Как проверить втягивающее реле стартера Ваз 2110

Методов проверки втягивающего реле существует несколько. Разберем их по порядку:

Срабатывание реле можно определить достаточно просто — в момент запуска раздается щелчок, производимый двигающимся сердечником. Этот факт говорит об исправности устройства. Если же щелчка нет — значит, втягивающее реле стартера не срабатывает. Если втягивающее щелкает, но не крутит стартер, то вероятная причина этого заключается в подгорании контактов реле.

Если втягивающее реле срабатывает, но при этом слышно своеобразное дребезжание, то это говорит о неисправностях в одной или обеих обмотках реле. В данном случае проверку втягивающего реле стартера можно провести с помощью омметра путем измерения сопротивления его обмоток. Необходимо вытащить сердечник и возвратную пружину из корпуса, после чего попарно проверить сопротивление между обмотками и “массой”. Это значение должно находиться в пределах 1…3 Ом. После этого вставить сердечник без пружины, замкнуть силовые контакты и измерить сопротивления между ними. Это значение должно быть 3…5 Ом (значение зависит от конкретного реле). Если измеренное значение ниже, чем указанные числа, то можно говорить о коротком замыкании в цепи и выходе обмоток из строя.

Более частые проблемы

Когда мотор прокручивается стартером, однако не заводится

Для безупречного запуска мотора необходимо чтобы:

• В баке было достаточно топлива, и хорошо качал бензонасос(см.Бензонасос ваз 2112: когда нужна замена)
• Зажигание работало как часы
• Исправный датчик коленвала (ДПКВ)
• ЭБУ тоже не должен барахлить, хотя поломка его весьма маловероятна даже у отечественных автомобилей

Чтобы устранить подобную неисправность своими руками, делаем следующее:

• Проверяем датчик коленвала 5 (ДПКВ) – для начала визуально смотрим целостность провода и экрана
• Его провод непременно должен быть экранированный
• Затем измеряем, сопротивление датчика, которое должно быть несколько сотен Ом (в пределах 600-1000 все зависит от его типа)
• Промежуток (расстояние) от датчика и до зубчатого диска для синхронизации, расположенного на коленвале не превышает 1-1,5миллиметра
• А при проворачивании мотора стартером, на тестере должно светиться значение для параметра BITSTP=0
• Когда это так, тогда здесь все в идеальном порядке
• Проверяем работу электробензонасоса по звуку (когда нет звука – возможно, что-то с его проводкой, необходимо будет подать на него 12 Вольт и ехать дальше) и при его включении должно свободно ощущаться давление, создаваемое в резиновых патрубках (2,5-3бар)
• Сразу после остановки насоса давление должно оставаться в системе на прежнем уровне, и не должно спадать быстро
• Когда спадает — тогда ищем причину, если отсутствует запах бензина тогда, возможно, виноват клапан «обратки» (в регуляторе давления топлива) он все пропускает, поэтому на короткое время можно заглушить его
• Наличие искры можно проверить только при условии хорошего соединения свечей к массе, иначе легко можно спалить блок управления
• Стоит просто попробовать передернуть все разъемы, возможно где-то плохой контакт
• Затем попробуем прокрутить мотор с выжатой педалью газа в пол, (в цилиндры при этом топливо не подается) что позволяет продуть воздухом все цилиндры
• Теперь попробуйте запустить мотор с немного выжатой педалью газа
• Когда это удается, тогда либо неисправность РХХ (РДВ), возможно один из датчиков (подозреваем температуры ОЖ)
• Когда при отпускании газа ваз 2112 инжектор глохнет это, скорее всего, РХХ — ерунда, просто тросик газа отрегулируем так, чтобы наша дроссельная заслонка была немного приоткрыта (для ХХ около 1200об/мин) и можно ехать дальше
• Однако это может означать и низкое давление в топливной системе
• Смотрим на приборную панель, горит ли лампочка Check Engine? Если горит — хорошо – ЭБУ цел, и работает
• Но, к сожалению, ЭБУ ВАЗ не имеет вывода кодов самодиагностики
• Поэтому код ошибки не имея тестера, не узнаем
• Когда есть тестер, смотрите код, далее смотрим в секцию руководства, где расписаны коды всех ошибок
• Если кодов ошибок несколько — значит что-то здесь не так, сразу посмотрите, не отпало (отломилось) ли чего
• Проверьте, нет ли дополнительного подсоса воздуха, работает ли ваш РДВ (РХХ)
• Так как в подобных случаях возможны и ложные обвинения хорошо работающих датчиков
• Пробником проверьте, работает ли блок управления форсунками
• Если у вас имеется тестер, тогда проверяете сопротивление форсунок (сопротивление в пределах 12-20Ом все зависит от типа)
• А пробник можно собрать самостоятельно из светодиода, сопротивления и конденсатора
• Затем проверяйте напряжение входящих на клеммах всех катушек
• Когда есть тестер, тогда можно прозвонить все катушки, и проверить их сопротивление (как правило, сопротивление в несколько (4-6) Кило Ом на вторичных обмотках)
• Проверяем напряжение бортовой сети
• Оно при запущенном моторе обычно не ниже 14Вольт, а при заглушенном около 12,5Вольт, а при прокручивании стартером около 8Вольт
• Наконец, просто отключаем от ЭБУ все датчики, исключение составляет датчик синхронизации, и пробуем снова завестись
• Проверьте приводной шкив распредвала и состояние ремня
• Вспомните, а не установлен ли у Вас, противоугонный иммобилизатор?

Когда мотор заводится плохо

Если ваз 2112 инжектор троит, заводится плохо, тогда:

• Сразу проверяем элемент воздушного фильтра
• Затем попробуйте выжать при запуске педаль сцепления
• После этого проверяем на разумность (адекватность) показания, исходящие от датчика температуры жидкости (TWAT), разница между показаниями не превышает 5-6градусов, значит порядок
• Если у вас присутствует датчик температуры воздуха, тогда проверяем его показания на разумность (TAIR), при этом учитываем и температуру мотора, и температуру атмосферного воздуха
• Проверяем ДПДЗ (датчик заслонки) на параметр THR, при свободной педали газа параметр обычно около 0%, а при педали в пол 95-100%
• Следует сравнить показания ДМРВ (при 850об/м, затем при 2500 оборотах) с теми, что были в первые годы эксплуатации
• Когда показания сильно отличаются – значит, что-то произошло, возможно, есть подсос воздуха мимо него
• Когда мотор объемом 1,5литра прогрет, он должен потреблять 7-9килограммов воздуха в час на ХХ (на оборотах 850 в минуту)
• Проверьте зажигание, начиная с состояния высоковольтной части, это свечи, затем броне провода, ищем сколы, трещины, нагар, и намокание
• Затем проверяем приводной шкив распредвала и состояния ремня
• Возможно, барахлит РХХ, попробуйте поработать газом
• Вам стоит так же проверить правильность установленных фаз газораспределения и качество компрессии

Когда мотор дергается и появляются провалы

В этом случае вам необходимо посмотреть, что творится под капотом:

• Проведем тест всех динамических характеристик двигателя
• Когда без нагрузки мотор разгоняется с 2000 оборотов до 5500 оборотов всего за 0,5-0.75 секунды, тогда возможно вам показалось
• Далее, возможно неисправны форсунки
• Сначала стоит проверить форсунки на их идентичность
• Устанавливаем обороты мотора 2500 в минуту
• Затем, отключаем по одной форсунке, с помощью тестера измеряем, на сколько падают обороты после отключении каждого отдельного цилиндра, и соответственно надо проверить идентичность работы
• Когда при отключении определенного цилиндра обороты изменяются на гораздо меньшее значение, тогда получается, что в нем и есть проблема
• Проверьте состояние фильтров, возможно, они засорились
• Кроме того, не грех будет проверить заодно угол опережения зажигания
• Когда тестер вдруг будет показывать резкие колебания (скачки) оборотов мотора без какой-либо причины, тогда, скорее всего, возникают электрические помехи, вам стоит проверить экранирование проводов, идущих к датчику синхронизации коленвала и фазы
• Кроме того, стоит проверить работу вентиляции топливного бака

Появление детонации

Если детонация слышна, либо видна по коду ошибки, тогда:

• Проверьте систему охлаждения, возможен перегрев (наличие и уровень ОЖ в системе, целостность радиатора)
• Проверяем исправность вентилятора охлаждения
• Исправность датчика температуры ОЖ, затем датчика детонации
• Состояние фильтра воздуха
• Целостность ремней привода ГРМ и других
• Исправность ДМРВ
• Выкрутите свечи, проверьте наличие нагара, цвет нагара и калильное число
• По выхлопу из глушителя определяем, не попадает ли масло в камеры сгорания

Мотор ест масло

Если вы заметили повышенный расход масла, тогда проверяем:

• В первую очередь свечи
• Затем залипание форсунок
• Проверяем систему охлаждения, возможно недостаточный нагрев, переохлаждение
• Состояние воздушного фильтра
• Исправность датчика температуры ОЖ, датчика ДМРВ
• Исправность датчика фаз, если имеется таковой
• Стоит проверить так же развал — схождение

Холостой ход неустойчивый

При появлении неустойчивого ХХ поступаем так:

• Прежде всего, проверяем подсос воздуха, который возникает в обход ДМРВ, затем сам ДМРВ, как уже описано выше
• Попробуйте подкрутить состав смеси, с помощью потенциометра СО
• Проверьте «лямбда» — зонд, если он установлен
• Затем проверяем ДПДЗ чтобы он соответствовал своему нулевому значению
• После чего переходим к проверке датчика температуры ОЖ
• Затем проверяем форсунки на их герметичность, идентичность характеристик и катушки форсунок
• Проверяем давление бензина, как уже описано выше
• Затем зажигание идет следующим
• Наконец, когда педалью газа удается улучшить ситуацию, на нормальном уровне оборотов тогда виновен РДВ либо датчик температуры
• Стоит вспомнить, стоит ли тюнинговый распредвал в вашем двигателе?

Не соответствует уровень CO

Повышенный уровень CO в отработанных газах означает, что:

• Стоит убедиться, что мотор имеет рабочую температуру (не холодный)
• Затем проверяем ДМРВ
• Потом клапан «обратки» и сам регулятор давления бензина
• Герметичность форсунок
• Проверяем систему зажигания (все модули зажигания, затем катушки, и свечи, состояние контактов, повреждения проводов и попадание влаги)
• Кроме того, причина всех бед — датчик синхронизации (положения коленвала)
• Исправность работы вентиляции картера, расход масла

Мотор продолжает работать после отключения зажигания

Явление «дизелинга», работы мотора после отключения зажигания весьма неприятное и абсолютно ненужное явление, поджог смеси происходит из-за раскаленных электродов свечей:

• Как правило, следует выяснить калильное число свечей для вашего мотора, данные берем из руководства по эксплуатации, и полностью сменить весь комплект свечей
• Стоит проверить герметичность форсунок, а так же регулятор давления бензина

Износ коллектора якоря стартера Ваз 2110

Во всех современных автомобилях используется система электропуска двигателя, в основе которой лежит электрический стартер — электромотор постоянного тока специальной конструкции, приводящий во вращение коленчатый вал двигателя и его основные системы. Как и во всяком электродвигателе, в стартере есть неподвижная часть — статор, и подвижная — ротор, который по давно сложившейся традиции принято называть якорем. Статор представляет собой многовитковую обмотку (которая называется обмоткой возбуждения), расположенную на стенке корпуса стартера, а якорь является более сложной и функциональной деталью.

Якорь стартера выполняет несколько функций:

1. Создание магнитного поля, которое при взаимодействии с магнитным полем статора (обмотки возбуждения) приводит якорь во вращение;
2. Передача крутящего момента на коленчатый вал двигателя;
3. Объединение всех компонентов — обмотки, коллектора, деталей привода — в единую конструкцию.

Несмотря на разнообразие существующих сегодня стартеров, они имеют принципиально одинаковые якоря, причем конструкция якоря за последние полвека не претерпела принципиальных изменений.

Конструктивно якорь стартера состоит из четырех основных деталей:

• Вал якоря;
• Сердечник;
• Обмотка;
• Коллекторный узел;

Вал якоря является несущим элементом якоря. Он изготавливается из стали, в его двух или трех точках выполняются посадочные места под подшипники (это могут быть подшипники скольжения — втулки, или подшипники качения). На удлиненной стороне вала выполняются шлицы для передачи крутящего момента на привод стартера, эти шлицы в зависимости от типа привода могут быть прямыми или косозубым (спиралеобразным).

Сердечник собирается из пакета металлических пластин, жестко монтируемых на валу. Сердечник имеет цилиндрическую форму, на его внешней поверхности выполнены пазы для прокладки витков обмотки. Монтаж сердечника выполняется на шлицы, выполненные на валу, это обеспечивает конструкции необходимую жесткость и предотвращает от проворачивания сердечника на валу при больших нагрузках.

Обмотка выполняется толстым медным проводом большого сечения, причем возможны два варианта: неизолированный провод прямоугольного сечения и изолированный провод круглого сечения. Прямоугольный провод используется в якорях стартеров большой мощности, так как по ним во время пуска двигателя могут протекать токи в 600-800 и более ампер. Изолированный провод применяется в обмотках маломощных стартеров. В якорях с обмоткой из прямоугольного провода изоляция выполняется из гибкого листового материала, которым обматываются проводники в пазах сердечника. Обмотка является одновитковой, так как она состоит из некоторого количества проводников (обычно не более 12-15), проложенных в сердечнике петлями, каждая такая петля является одним витком. Части обмотки, выходящие за сердечник (со стороны коллектора и с обратной стороны) зафиксированы бандажами — кольцами из изоляционного материала с пропиткой смолами, скобами и т.д.

Так выглядит венец маховика Ваз 2110 в идеальном состоянии

Коллекторный узел служит для подачи тока на витки обмотки в таком порядке, чтобы вокруг обмотки возникало магнитное поле определенной формы. Коллектор состоит из ряда медных пластин, с которыми соединены концы витков обмотки (соединение выполняется пайкой). Между пластинами якоря предусмотрены зазоры, заполненные изолирующим материалом с высоким показателем диэлектрической проницаемости. Медные контакты имеют низкое электрическое сопротивление, поэтому хорошо передают ток на обмотку, также они имеют хороший контакт с медно-графитовыми щетками.

В настоящее время существует два типа коллекторов:

• Цилиндрический — коллектор выполнен в виде цилиндра, на наружной поверхности которого расположены контактные площадки;
• Торцевой — коллектор выполнен в виде круга, сегментами которого являются контактные площадки.

Соответственно, в стартере с цилиндрическим коллектором щетки имеют радиальное расположение (упираются в коллектор по радиусам), в стартере с торцевым якорем щетки расположены вдоль оси якоря. Цилиндрический коллектор более надежен, однако торцевой коллектор экономит место и позволяет уменьшить габариты стартера.

Втягивающие реле стартера Ваз 2110 в коробке

Якорь в сборе устанавливается в корпус стартера, он удерживается двумя или тремя подшипникам — два подшипника в торцах вала (в задней стенке корпуса стартера и в передней крышке привода стартера), еще один подшипник используется в качестве промежуточной опоры для якорей увеличенной длины. Обычно используются подшипники скольжения (втулки), так как они более просты, надежны и могут без труда выдерживать значительные нагрузки. В не которых стартерах применяются подшипники качения — роликовые или шариковые.

Быстрое падение уровня жидкости в расширительном бачке

• Поврежден радиатор — Отремонтируйте радиатор или замените.
• Повреждение шлангов или прокладок в соединениях трубопроводов, ослабление хомутов — Замените поврежденные шланги или прокладки, подтяните хомуты шлангов.
• Подтекание жидкости из радиатора отопителя — Замените радиатор отопителя.
• Подтекание жидкости через сальник насоса охлаждающей жидкости — Замените сальник.
• Повреждена прокладка головки цилиндров — Замените прокладку.
• Подтекание жидкости через микротрещины в блоке или в головке цилиндров — Проверьте герметичность блока и головки цилиндров, при обнаружении трещин замените поврежденные детали.
• Подтекание жидкости через микротрещины в корпусе насоса охлаждающей жидкости, в отводящем патрубке рубашки охлаждения, в термостате, расширительном бачке или впускной трубе — Проверьте герметичность, при обнаружении трещин поврежденные детали замените; незначительную течь допускается устранить добавкой в охлаждающую жидкость герметизатора типа НИИСС–1.
• Деформация фланца подводящей трубы насоса охлаждающей жидкости — Замените подводящую трубу.
• Низкое давление открытия клапана пробки расширительного бачка — Проверьте пробку и при необходимости замените.

Общие сведения по двигателям 2110, 2111 и 2112
Замок крышки багажника. Замена. Снятие и установка на ваз 2110

Стартер Ваз 2110 жужжит, но не крутит двигатель.

Указывает на то, что происходит замыкание электрической цепи и питание подается на щетки электродвигателя. Состояние электродвигателя работоспособное. Не происходит срабатывание удерживающей катушки втягивающего реле и не происходит перемещение бендикса. Шестерня бендикса не зацепляется за шестерню маховика. Электромотор работает в холостом режиме. Причина может иметь как механический, так и электрический характер.

Механическая часть. Усилие с втягивающего элемента реле передается на бендикс через пластиковый рычаг, имеющий форму ухвата. При высоком сопротивлении перемещению бендикса по валу ротора происходит поломка этой пластмассовой детали. Бендикс не переводится в рабочее положение, и стартер вращается без передачи крутящего момента на маховик.

Косвенной причиной поломки пластикового ухвата может быть износ зубьев на вале ротора электродвигателя или износ зубьев на ответной части бендикса. Для ремонта потребуется разобрать пусковой агрегат и заменить либо сам рычаг, либо рычаг и бендикс.

Другой механической причиной холостого хода стартера является разрушение зубьев на маховике двигателя. Неисправность относится к поломке двигателя и не связана напрямую с работой привода. На вероятность наличия такой неисправности может указывать срабатывание всех рабочих элементов стартера, раскрутка электродвигателя и перевод бендикса в рабочее положение, что фиксируется по характерному щелчку при повороте ключа зажигания.

Повышенный расход масла

• Подтекание масла через уплотнения двигателя — Подтяните крепления или замените прокладки и сальники.
• Засорена система вентиляции картера — Промойте детали системы вентиляции картера.
• Износ поршневых колец или цилиндров двигателя — Расточите цилиндры и замените поршни и кольца.
• Поломка поршневых колец — Замените кольца.
• Закоксовывание прорезей в маслосъемных кольцах или пазов в канавках поршней из-за применения не рекомендованного масла — Очистите прорези и пазы от нагара, замените моторное масло рекомендуемым заводом-изготовителем.
• Износ или повреждение маслоотражательных колпачков клапанов — Замените маслоотражательные колпачки.
• Повышенный износ стержней клапанов или направляющих втулок — Замените клапаны, отремонтируйте головку цилиндров.
