Основные сведения о генераторе

Электроэнергия образовывается под действием магнитного поля. Его производят две основных детали имеющихся в любом генераторе:

• статор;
• ротор.

Последний является подвижным элементом, состоящим из сердечника, изготовленного из стали наконечников. На них, в свою очередь, нанизаны обмотки.

Статор же представляет собой кольцо, собранное из стальных пластин. Внутри имеется также катушка из достаточно толстой медной проволоки. Все указанные элементы спрятаны в корпус. За плавность вращения ротора отвечают подшипники. Кроме них, есть там еще:

• шкив;
• диодный мостик;
• крыльчатки;
• регулятор напряжения.

Снятие и ремонт генератора ВАЗ 2114-2115

Переборка генератора ВАЗ 8,9,10,11,12,13,14,15 приора, газель волга , соболь

ПРИЧИНА ОТСУТСТВИЯ НАПРЯЖЕНИЯ НА ГЕНЕРАТОРЕ

Принцип работы генератора на ВАЗ-2114

Для того, чтобы преобразовать один вид энергии получаемого от двигателя в другой, создаваемый генератором необходимо наличие магнитного поля. А для того, чтобы создать все условия для его появления, в генераторе находятся два основных и очень важных элемента – это ротор и статор.

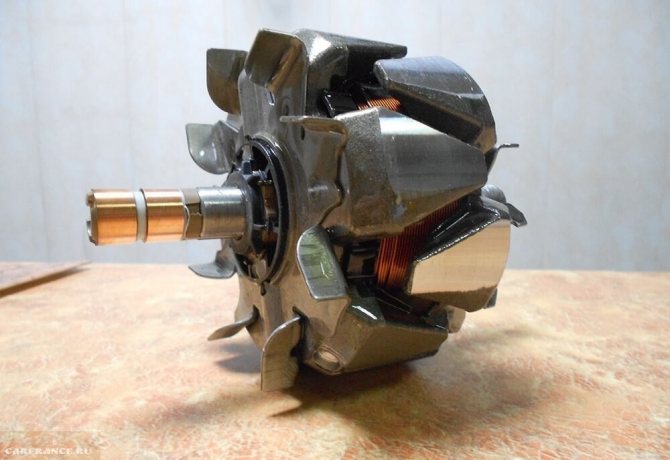

Ротор и статор генератора

• Ротор в генераторе, представляет собой подвижный элемент, оборудованный стальным сердечником с наконечниками. На этих наконечниках находятся специальные катушки для возбуждения, к которым и выведено внешнее питания.
• Статор, представляет по своей конструкции кольцо, неподвижное по принципу работы, собранное из индивидуальных стальных элементов, изолированных от обмотки. Внутри статора расположена обмотка из достаточно толстой медной проволоки.

Вышеназванные элементы генератора собраны воедино, внутри металлического корпуса, в котором вместе с ними находятся подшипники, осуществляющие должное вращение ротора, крыльчатки, шкив, диодный мост, а также регулятор напряжения.

• Шкив – это непосредственно привод агрегата, на который одевается ремень, передающий энергию двигателя.
• Подшипников в генераторе – два, передний и задний. В случае выхода из строя заднего подшипника, его можно просто заменить, чего нельзя сделать с передним, так как он запрессован непосредственно в корпус, и при поломке, замене подлежит вся часть корпуса генератора.

Корпус агрегата имеет две съёмных части, переднюю и заднюю, которые фиксируются с помощью болтов. Точно также фиксация осуществляется и статору, только она уже находится на внутренней части корпуса.

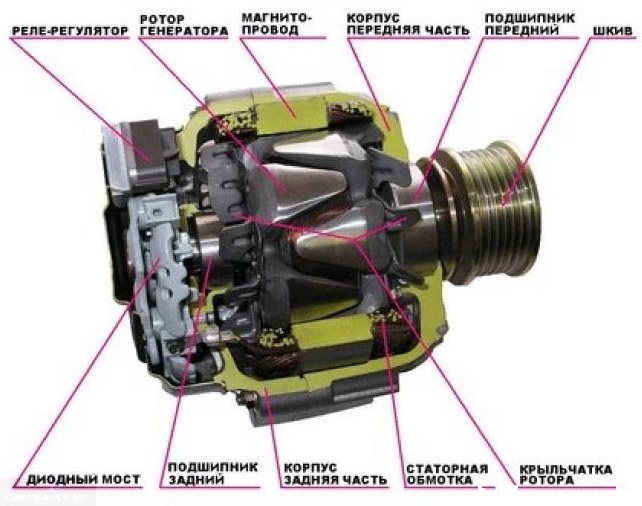

Конструкция генератора ВАЗ-2114

Особенности эксплуатации

Генератор на ВАЗ-2114 достаточно неприхотливое устройство, способное выдержать большие нагрузки даже в самых суровых условиях эксплуатации, если выполняются все правила по его эксплуатации.

Во время его работы, необходимо соблюдать такие элементарные правила:

• Не допускайте случаев работы генератора, когда клеммы с аккумуляторной батареи отключены. Это связано с тем, что в отсутствии АКБ, будут наблюдаться постоянные всплески электрической энергии в сети, что может негативно сказаться на всех приборах и состоянии генератора в частности.
• Во время проведения сварочных работ на автомобиле, следите за тем, чтобы провода были отключены не только с АКБ, но и с генератора.
• Обращайте внимание на то, чтобы все провода были подключены согласно полярности, потому как неверное включение проводов даже на короткий срок может вывести всю систему из рабочего состояния.
• Проверка работоспособности генератора должна проводиться только в строгом порядке выполнения работ (указана ниже — прим.).

Проверка напряжения на генераторе

Согласно правилам эксплуатации, контрольное измерение выдаваемого генератором напряжения производится каждые полгода. Идеально делать это осенью и весной (до и после холодов). Все дело в том, что именно на этот период на устройство приходятся пиковые нагрузки. При этом важно помнить – проверка делается регулярно и в полной мере по приведенному ниже алгоритму.

Игнорировать эту процедуру не следует, так как значение рассматриваемого элемента очень велико. Ведь если он не в состоянии будет производить электричество, то довольно скоро батарея сядет, и двигатель в один далеко не прекрасный момент попросту не запустится. При этом если выдаваемое напряжение чересчур высоко, то повышается шанс выхода из строя других узлов или собственно проводки, искать пробой в которой окажется сомнительным удовольствием.

Шум генератора

Ваз плохой заряд АКБ, замена регул. напряжения на генераторе

Быстрая проверка генератора вне автомобиля

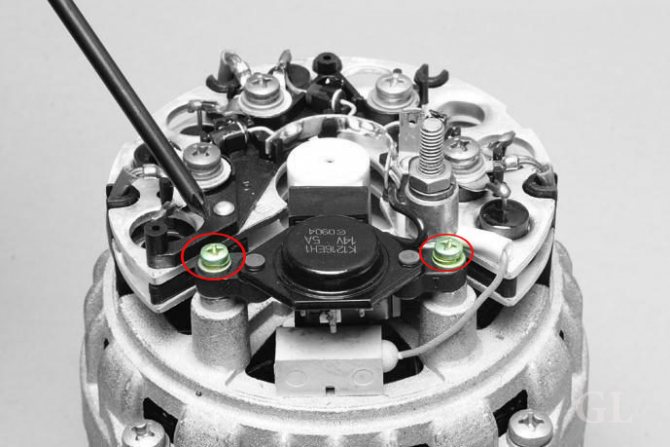

Как заменить регулятор напряжения на ВАЗ 2113-ВАЗ 2115?

Примечание! Работу по замене данного агрегата можно выполнять как на снятом генераторе (Так даже удобней), так и на установленном (Если вы решите его всё же снять, то в таком случае изучите подробную статью по этому поводу, а называется она: «Замена генератора на автомобиле»), но в том случае если вы не захотите ничего снимать с автомобиля, то обязательно перед началом работы клеммы минус отсоедините от аккумуляторной батареи, как это сделать читайте в статье: «Замена АКБ на автомобиле», в пункте 1 всё подробно рассказано!

Снятие: Чтобы снять регулятор, в начале нужно от генератора отсоединить клеммы и провод ещё который к нему крепиться (Клеммы отсоединяются посредством отворачивания гайки которая их крепит, а провод отсоединяется вообще легко, потяните за него рукой и он будет отсоединён, более подробно об том как это всё сделать, мы указали в статье на которую чуть выше дана ссылка, называется эта статья: «Замена генератора на ВАЗ»), как только всё лишнее будет отсоединено, приступайте к снятию крышки, для этого с помощью отвёртки удалите пломбу как показано на фото 1 и после чего накидной головкой с воротком выверните три гайки которые крышку крепят (Гайки указаны так же на фото 1 стрелками) и снимите крышку после этого, как только крышка была снята, три шайбочки пружинные снимите со шпилек чтобы их не потерять (см. фото 2) и переходите к снятию регулятора напряжения, он крепиться болтах и ещё к нему клемма подсоединена при помощи винта, поэтому винт крепления клеммы выворачивайте (см. фото 3) и отложите его в сторонку, затем две гайки по бокам отверните которые регулятор крепят (см. фото 4) и полностью снимите его с генератора и проверьте на исправность (Как проверить в начале статьи мы уже писали).

Примечание! В начале статьи мы ещё одну очень важную вещь не указали, проверьте при помощи линейки или же чего ни будь ещё, то на сколько щётки выступают и если они будут выступать менее чем на 5 мм (см. фото ниже), то в таком случае данный регулятор нуждается в замене, а так же проверьте как щётки перемещаются (Рукой понажимайте на них для этого) и если в каких то местах они будут заедать, то тоже в этом случае смените регулятор!

Установка: Новый регулятор устанавливается на своё место, в обратном порядке снятию, поэтому сложностей в его установки у вас не должно быть.

Дополнительный видео-ролик: Наглядно увидеть процесс замены вы так же можете в видео-ролике который размещён чуть ниже, кроме замены там ещё и дополнительная информация рассказывается про этот регулятор, а именно рассказывается что будет с аккумуляторной батареей если регулятор выйдет из строя и т.д., все операции проводятся на автомобиле ВАЗ 2110, но вы особого внимания на это не обращайте потому что на автомобилях семейства Самара 2 и на автомобилях десятого семейства, данный регулятор заменяется идентично.

как проверить генератор. какое напряжение выдаёт генератор

ВАЗ 2115-09-Падает напряжение бортовой сети.Возможные причины?

Неисправности

Следующие признаки говорят о том, что с генератором возникли проблемы:

• громкий шум, издаваемый им;
• лампочка АКБ, установленная на панели, горит сильнее обычного;
• приборы освещения в машине слишком сильно светят;
• не включаются электроприборы, при потухшей индикации батареи.

Гул или шум от генератора показывает, что пришли в негодность подшипники. Чаще всего поломка случается в переднем. Пользоваться машиной с такой неисправностью не стоит – если генератор заклинит, то, вероятнее всего, он окончательно утратит работоспособность. Новый, как известно, стоит не дешево.

Яркое горение лампочек (даже при отключенном двигателе) указывает на превышение граничного напряжения в сети.

Сколько ампер выдаёт автомобильный генератор на аккумулятор

Сила тока, необходимая электросистеме каждого авто, индивидуальна и зависит от количества потребителей электричества и их значений. А также ток заряда должен быть достаточным для зарядки источника питания.

Стоит отметить, что показания ампер появляются только тогда, когда в электросистеме автомобиля есть нагрузка и, соответственно, разрядка АКБ. После запуска двигателя машины, ток заряда составляет около 6—10 ампер и со временем падает, потому что идёт заряд аккумулятора, принимающего на себя основное потребление энергии. Если включить дополнительно оборудование — фары, магнитолу или обогрев зеркал, то можно увидеть повышение значений зарядного тока.

Во время покупки генератора обращайте внимание на его технические характеристики, которые производитель указывает на корпусе — именно там вы найдёте информацию о том, какой ток максимально будет поступать на аккумулятор.

В таблице ниже можно посмотреть примерные значения силы тока, которые показывает генератор при различной нагрузке.

Таблица 1. Сколько ампер выдает генератор под нагрузкой.

Проверка генератора

Данная процедура должна производится в такой последовательности:

• включается зажигание (все лампочки на панели в салоне должны гореть);
• запускается двигатель (если с генератором все в порядке, то индикатор АКБ гаснет);
• после разогрева силовой установки (90 градусов) требуется максимально загрузить сеть;
• помощнику нужно следить за тем, чтобы на холостом ходу сохранялись обороты – 3,5 тысячи;
• мультиметр подключают к аккумулятору.

В норме при полной загрузке показатели не должны быть ниже 13 вольт.

В случае если напряжение будет меньше указанного предела – генератор не производит достаточного количества электроэнергии.

Когда никаких проблем не замечено, осуществляется измерение после полного отключения нагрузки. Здесь нормальные данные – от 14,5 до 14,7 вольт.

Ваз 2114 при заведенном двигателе какое напряжение

• Регистрация
• Вход

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Полазил по поиску. Однозначного ответа нет, некоторый говорят что при повышенном напряжении может аккумлятор закипеть. У меня по БК при включенном свете и негромкой музыке напряжение бортсети не поднимается выше 13,5В. Оно вообще не поднимается больше 13,5 при заведенном двигателе. Если еще включить обогрев заднего стекла и печку на 3-4 то опускается до 13,0-12,9В. Так все-таки какой диапазон цифр?

Так ты открой РЭ, там в разделе про БК сказано, что при выходе бортового напряжения за диапазон 10,8..14.8В начинает звинеть колокольчик

Запустите двигатель, дайте ему поработать несколько минут, затем, нажав на педаль «газа», доведите обороты коленчатого вала до 3000 мин -1. Включите все потребители: дальний свет фар, обогрев заднего стекла, вентилятор отопителя, стеклоочиститель, аварийную сигнализацию. Замерьте напряжение на выводах аккумуляторной батареи, которое должно быть выше 13 В. Если это не так, неисправны обмотки генератора (обрыв или замыкание), регулятор напряжения со щеточным узлом или окислены контактные кольца обмотки возбуждения. Для того чтобы убедиться в исправности регулятора напряжения, выключите все потребители, кроме фар дальнего света, и вновь измерьте напряжение. Оно должно быть в пределах 13,2-14,7 В. Снятый регулятор напряжения можно проверить, подключив между щетками лампу (1-5 Вт, 12 В), а к выводам «D+» и «масса» — источник питания (только постоянного тока!), вначале напряжением 12 В, а затем 15-16 В. В первом случае лампа должна гореть, во втором ? нет. Если лампа горит в обоих случаях, в регуляторе ? пробой, если не горит ? обрыв или нарушен контакт между щетками и выводами регулятора. В обоих случаях регулятор следует заменить. Для проверки вентилей выпрямительного блока отсоедините провода от аккумуляторной батареи, генератора и от вывода «D+» регулятора напряжения. «Плюс» батареи через лампу (1-5 Вт, 12 В) подсоедините к выводу «В+» генератора, а «минус» — к его корпусу. Если лампа горит, то и в блоке «положительных», и в блоке «отрицательных» вентилей имеется короткое замыкание. Для проверки замыкания в «положительных» вентилях «+» батареи через лампу соедините с выводом «В+» генератора, а «-» — с выводом одной из фазных обмоток статора. Если лампа горит, пробиты один или несколько положительных вентилей. Для проверки замыкания в «отрицательных» вентилях «+» батареи через лампу соедините с выводом одной из фазных обмоток статора, а «-» — с корпусом генератора. Если лампа горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора. Чтобы исключить замыкание обмоток, генератор снимают с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяют их замыкание на «массу» с помощью лампы или омметра. Вентили генератора можно также проверить омметром, не подключая аккумулятор и контрольную лампу.

Напряжение по БК то погода в Гондурасе и жуДкий баян

Как и со всякой техникой — какой попадется. У меня БК показывает те же цифры, что и на клеммах АКБ. Разница макс. была 0,05В. Мерялось каким-то импортным (не разбираюсь) не китайским (вроде немецким) тестером. В зависимости от нагрузки от 12,2 до 14,1В. Утром, когда завожу 13,8-14,2В, минут через десять 13,4-13,7В. Вечером (ближний) 13,2-13,5В При полной (все включено) 12,7-13,1В

Источник

Контроль напряжения на генераторе

После того как измерения были проведены на батарее, потребуется еще проверить и напряжение непосредственно на генераторе. При заведенном моторе щупы присоединяют к его клеммам. В норме выдавать он должен от 14 до 14,3 вольт.

После этого производится набор оборотов. При этом показания могут измениться не более чем на половину вольта. В этой ситуации следует констатировать, что сам генератор, равно как и регулятор напряжения, полностью исправны.

Какое напряжение должно быть на аккумуляторе при работающем двигателе авто

Срок пригодности АКБ автомобиля исчисляется не гарантированными производителем годами, а количеством циклов «разрядка/зарядка». Чем грамотнее организованы эксплуатация и обслуживание аккумулятора, тем реже придется покупать новый. Вопрос о номинале напряжения на клеммах батареи волнует многих автомобилистов.

Каким оно должно быть в «статике», знают все – порядка 12,6 В. Это норма. А его величина при работающем двигателе авто? Изменится она или нет, и если да, то в какую сторону? Вот с этим и разберемся.

Если к аккумулятору нет претензий, то проверка напряжения на его клеммах при работающем двигателе позволяет диагностировать генератор. То есть определить, насколько корректно последний функционирует, и вообще, дает он зарядку или нет.

Однозначного ответа по поводу уровня напряжения на аккумуляторе авто не даст ни один специалист. Основная причина – неизвестно, какой режим работы двигателя подразумевается и включены (или нет) остальные потребители эл/энергии. К таковым относятся (кто забыл) – фары, подсветки с поворотниками, печка и ряд других, в зависимости от модели авто. На величину зарядного тока (следовательно, и напряжения на аккумуляторе) частично влияет и температура воздуха. Это мало кто принимает во внимание, но именно данный фактор приводит к некоторому разбросу в показаниях прибора.

Попробуем обобщить все данные по значениям напряжения на аккумуляторе (в В):

Двигатель авто не работает

У хорошего аккумулятора () на клеммах, как минимум, должно быть 12,4. Нормой считается напряжение 12,5 – 13. Более низкое значение свидетельствует о высокой степени разрядки. Еще одна причина – снижение емкости из-за начала сульфатации пластин, например. А это уже «звоночек» для хозяина машины. Тем более что при напряжении = 12 и ниже авто завести довольно проблематично, особенно при наступлении холодов.

Двигатель работает

Нормой считается напряжение 13,5 – 14.

Превышение значения (например, до 14,2) – признак сильной разрядки аккумулятора (). В этом случае генератор вынужден давать повышенный ток. Это основная причина. Для авто, оборудованных различной электроникой, есть и вторая. Датчики температуры в холодном помещении могут корректировать режим генератора. Результат тот же – завышенное напряжение на клеммах аккумулятора.

Чем это чревато? Если минут через 8 (±2) уровень напряжения придет в норму, то все в порядке. Электроника авто сработала. А если этого не происходит, то вероятный результат – «выкипание» электролита и перезаряд батареи.

Пониженное напряжение на аккумуляторе при работающем двигателе (менее 13) – свидетельство, что режим заряда АКБ не соответствует норме. Какие могут быть причины?

Во-первых, в самой батарее. Выработка ресурса, сульфатация – основные проблемы, с которыми чаще всего сталкиваются владельцы авто.

Во-вторых, или плохо работает генератор, или неисправность в эл/цепи. Например, повышенный ток утечки при снижении сопротивления изоляции. Как правило, дефекты в оплетке проводов, которые приводят к пробою и короткому замыканию.

В-третьих, проблема с контактами. Это следует проверить сразу же. Снять клеммы, осмотреть их и выводы АКБ на предмет окисления. При необходимости – зачистить, плотно затянуть крепеж.

Как проверить напряжение на аккумуляторе — смотрите видео:

Как проверить напряжение на аккумуляторе

Полезные советы

• Использовать возможности бортового ПК для замера напряжения на аккумуляторе нецелесообразно. Результат будет отличаться от истинного значения из-за специфики включения компьютера в бортовую сеть. Следовательно, погрешностей не избежать. А приблизительные данные, учитывая некоторый разброс параметров, владельцу авто мало о чем скажут.
• В нормальной работе генератора и хорошем состоянии АКБ можно убедиться так. Выключить всех потребителей и завести двигатель. Мультиметр должен показать порядка 13,6±1. Далее поочередно что-либо из приборов эл/сети включается. К примеру, фары, потом ближний свет. Каждый из эл/приборов «сажает» напряжение на 0,2. Но суммарно – не менее чем до 12,8. Иначе аккумулятор довольно быстро разрядится.
• Даже если АКБ соответствует всем описанным требованиям, комплексную проверку следует проводить регулярно. Хороший аккумулятор должен напряжение «держать». Если авто не эксплуатировалось, а, к примеру, через несколько дней мультиметр показал значение существенно меньшее, чем при предыдущем испытании, значит, батарея уже «на пределе». С ней нужно быть особенно аккуратным.

Автор обращает внимание, что все рекомендации – довольно приблизительные, обобщенные. Но именно такие простые методики позволяют даже малоопытным владельцам авто понять, в каком состоянии аккумулятор, работает ли генератор и насколько корректно производится подзарядка АКБ. Для более детального исследования всех составных частей бортовой эл/сети нужно обращаться к специалистам.

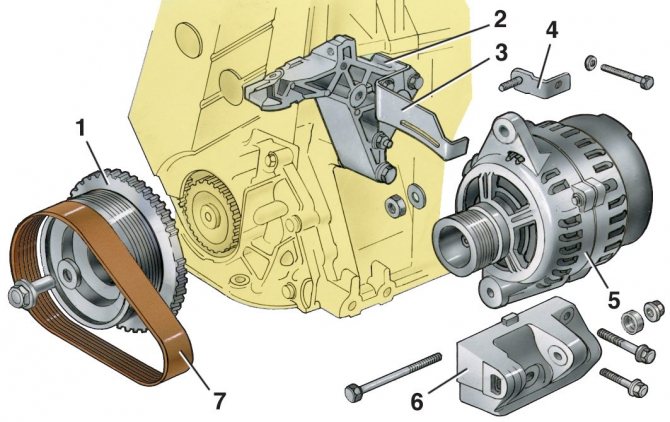

КАК СНИМАЮТ ГЕНЕРАТОР С МАШИНЫ

Его устанавливают в специальный кронштейн на блоке цилиндров, там же имеется планка для натяжения ремня генератора. Находят генератор в передней части моторного отсека с правой стороны по ходу движения автомобиля. Для снятия необходимо приготовить следующие инструменты:

1. Гаечный ключ на «10»;
2. Такой же ключ на «13»
3. Ключ рожковый 17х19;
4. Головка на «15»
5. Монтировка.

Статья в тему: Ремонт бензонасоса на ВАЗ 2109 (карбюратор)

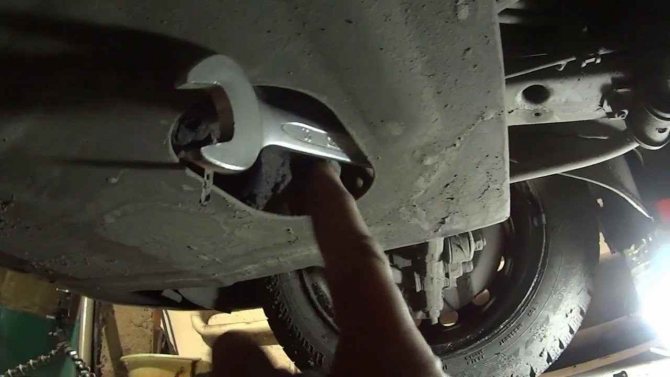

Снимаем и не трогаем защиту двигателя

Снятие производится несколькими способами, где требуется снимать защиту двигателя. Они хорошо описаны в разных источниках. Давайте попробуем снять его, не снимая защиты. Порядок действий будет таков:

1. Первым делом необходимо отсоединить клеммы с аккумулятора;
2. Ослабляют натяжение ремня, снимают сначала ремень, а затем и весь механизм натяжения;
3. Отсоединяют провода от аккумулятора, они закрыты резиновым чехлом, и разъём подачи напряжения на обмотку возбуждения;
4. Генератор на кронштейне установлен на длинном болту с гайкой. Достать его не очень удобно, поэтому головкой на «15» отвинчивают два болта крепления кронштейна к блоку. Их находят сзади генератора, один болт длинный, а другой короче. Теперь генератор можно повернуть по часовой стрелке и появится возможность для снятия оси его крепления к кронштейну;
5. Отворачивают ключом на «19» гайку и снимают её вместе с дистанционной втулкой;

Небольшим пробойником или чем-то аналогичным выбивают ось из кронштейна. Генератор вынимают вверх. Теперь с ним можно проводить ремонт генератора или обслуживание.

Причины выхода из строя

При появлении признаков, описанных ниже, проведите диагностику. Ее можно провести самостоятельно или отдать машину в автосервис. Для определения причины сбоя нужно специальное оборудование.

Если вы решили разбираться сами, освойте тестер-мультиметр. Пять возможных источника трудностей описаны ниже:

1. клин подшипников (смазка израсходована, иногда рвется ремень – понадобится заменить или перебрать агрегат);
2. обмотка прогорела (частая причина – реагенты, которыми обрабатывают зимние дороги);
3. клин щеток (причина – износ графитовые сердечники);
4. неисправно реле регулятора (этот элемент препятствует избыточному заряду АКБ и стабилизирует напряжение);
5. сломан диодный мост.

Конструкция и особенности в использовании генератора ВАЗ 2114

Автомобильный электрогенератор — это синхронная, трехфазная электрическая машина переменного тока с электромагнитным возбуждением. Она преобразует механическую энергию работающей автомобильной силовой установки в электрическую, необходимую для функционирования электронных систем и других приборов и оборудования, которые потребляют электроэнергию при запущенном двигателе. Для этого превращения используется вращающееся магнитное поле.

Главные рабочие части автомобильного генератора это:

• ротор — подвижная часть устройства
• статор — неподвижная часть электрической машины

Статор собран из кусков листового железа, которые изолированы друг от друга. Внутри статора в пазах уложена якорная обмотка генератора.

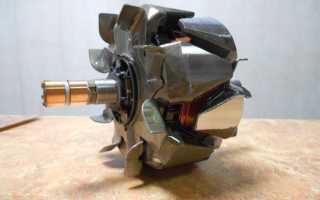

Сердечник ротора вытачивают из сплошного куска электромеханической стали. Полюсные наконечники собирают из стали листовой. На полюсах усаживаются катушки возбуждения, которые запитываются от внешнего источника постоянного тока.

Для защиты от внешнего воздействия имеется корпус. В него заключены главные рабочие части автомобильного электроагрегата. Имеются:

• подшипники — на них вращается ротор;
• крыльчатка;
• диодный мост;
• реле регулятор;
• шкив — это привод, на него одевается ремень.

Передняя и задняя крышки генератора, представляющие из себя его корпус, прочно скреплены со стартером болтами, обеспечивая его неподвижность. Подшипник задний прочно одет на вал ротора и прикрывается втулкой. Подшипник передний впрессован в переднюю крышку электроагрегата и заменить его можно только вместе с ней. Сам вал вращается на подшипниках, смазка в них, набитая на заводе, не меняется.

Обмотка в пазах статора, собрана по схеме «звезда». Причем провода выведены в общую точку.

С другой стороны фазные провода соединяются с диодным мостом. В нем имеется шесть штук диодов изготовленных из кремния, еще их называют «вентили». Всего их три положительных и три отрицательных. Они по принадлежности к полюсам впрессованы в алюминиевые пластинки, имеющие форму в виде подковы. Там же на пластинке поставлены еще три штуки диода. Обмотка возбуждения при запуске силовой установки запитывается через них. Диодный мост закрепляется на задней крышке. Там же имеется конденсатор защищающий от резких скачков.

На приборной панеле имеется контрольная лампочка, которая загорается при включенном зажигании. В этот момент напряжение через лампочку подводится от аккумулятора к обмотке возбуждения. После включения силовой установки обмотка питается от дополнительных диодов и лампочка должна погаснуть. Если после запуска этого не происходит и лампочка продолжает светиться, а значит не работает генератор ВАЗ 2114.

Значок аккумулятора на приборной панели
