Рестайлинговая модель авто ГАЗ 31105 пришла на смену ГАЗ 3110 в 2004 году. В новом автомобиле произошли существенные изменения, но много чего осталось от предшественника. В частности, на новую «Волгу» с самого начала устанавливали двигатели ЗМЗ 402 и ЗМЗ 406.

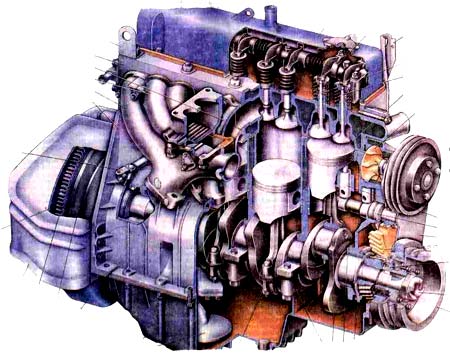

Двигатель ЗМЗ 402 в разрезе

В дальнейшем линейка моторов на 31105 сменилась – с 2006 года в серию пошли модели «сто пятой» с «Крайслеровским» двигателем объемом 2,4 литра, также добавился силовой агрегат ЗМЗ 405 объемом 2,5 л.

Различия ГАЗ 31105 и ГАЗ 3110

Если говорить о внешних отличиях, то в первую очередь следует обратить внимание на лицевую часть автомобиля. Фары на обновленной модели приобрели совсем другую форму – они стали не прямоугольными, а больше овальной формы. Изменилась решетка радиатора, несколько другим стал капот.

На дверях появились другие наружные ручки открывания дверей, и хотя внешне двери были очень похожи на двери ГАЗ 3110, они были между моделями не взаимозаменяемыми.

Бампера тоже стали несколько другими, хотя «Волговские» очертания в них легко угадывались. Много изменений произошло в салоне – поменялась панель приборов, рулевая колонка стала регулируемой по высоте. Появился новый электронный блок управления отопителем.

Чертеж с габаритными размерами автомобиля газ 31105
Эти блоки понравились не только владельцам автомобилей – за ними часто охотились автомобильные воры. Дело все в том, что электроника стоила немалых денег, и воровали ее часто.
Наконец-то в «Волге» упразднили шкворни – передняя подвеска теперь стала с шаровыми опорами. Правда, на последних выпусках ГАЗ 3110 уже периодически устанавливалась подобная подвеска, но теперь она уже стала в комплектации штатным элементом. На заднем мосту ГАЗ 31105 появился задний стабилизатор, который должен придавать устойчивость машине при движении на скорости при резких поворотах. Заводчанам пришлось также видоизменить и передний стабилизатор – он стал более массивным. Усилить переднюю подвеску было необходимостью, иначе машину заносило бы задней осью.

Миф 6. Тормоза никуда не годились

Это и правда, и неправда. Тормоза, по директиве министерского начальства, позаимствовали с «Москвича» в угоду унификации. Конструкторы упирались, как могли: мол, машина-то куда тяжелее. Но указание «еще раз все просчитать» выполнили. Оказалось: выдержат, но на пределе. Автомобиль успешно прошел все положенные испытания, но позже начались аварии. Да не простые, а с лицами из высших эшелонов власти. После нескольких ДТП с внезапно отказавшими от перегрева тормозами пришлось даже выпустить засекреченную инструкцию, как и насколько часто менять тормозную жидкость. Оказалось, что со временем она впитывала влагу, а потому кипение наступало раньше положенного. Директива приказывала перед заливкой проверять ее «на вшивость», то бишь на реальную температуру кипения. Мол, соответствует ли ГОСТу? А в книге Н. А. Пугина «50 лет с Горьковским автомобильным: Воспоминания. Размышления» по этому поводу было сказано, что механики, дескать, самовольно заливали жидкость БСК, кипящую при температуре чуть выше 90 градусов. Проблемы исчезли с появлением новых тормозных жидкостей DOT-3, DOT-4.

Двигатель новой «Волги»

В первые годы выпуска новой модели 31105 модельный ряд моторов оставался прежним – это два хорошо знаковых все «волговодам» мотора ЗМЗ 402 (4021) и ЗМЗ 406.

Так выглядит новый двигатель Chrysler 2,4 л

Если 406-ой еще как-то отвечал духу времени, то 402-ой уже давно морально устарел, и его было необходимо сменить на более современный двигатель. Линейка моторов обновилась на «Волге» в 2006 году – ЗМЗ 402 наконец-то убрали, вместо него стали устанавливать американский ДВС Chrysler объемом 2,4 л.
Позднее, в 2008-ом, на ГАЗ 31105 появился «младший брат» 406-ого – мотор ЗМЗ 405.

ЗМЗ 406

К тому времени, как мотор ЗМЗ 406 появился на «Волге» 31105, он уже был хорошо проверен на предыдущей модели 3110, и зарекомендовал себя в основном с положительной стороны. ДВС 406 серийно стал устанавливаться на «Волге» 3110 с 1997 года, и при меньшем объеме (2,3 л) имел большую мощность и лучший крутящий момент. Правда, в связи наличием электронной системы управления у ЗМЗ 406 добавились новые проблемы – нередко выходили из строя датчики и ЭБУ, происходили обрывы и замыкания в подкапотной проводке.

Так выглядит готовый к установке двигатель ЗМЗ 406

Некоторые неисправности можно было определить по кодам ошибок при включении зажигания, но уже рядовому пользователю транспортного средства разобраться с электроникой самостоятельно было не под силу. Диагностику в основном автовладельцы «Волги» с 406-ым мотором проходят на специализированной станции техобслуживания.

У 406-ого были свои «болячки»:

• Относительно быстро изнашивались цепи и другие детали газораспределительного механизма;
• Часто заклинивали гидронатяжители цепи ГРМ;
• Периодически выходили из строя электрические выносные бензонасосы;
• При малейшем перегреве прогорала прокладка головки блока, да и саму головку нередко коробило.

В конструкции ЗМЗ не продумана конструкция натяжения цепей ГРМ. Удлинитель верхнего башмака цепи имеет большую нагрузку, и нередко обламывается.

Цепь ГРМ на двигателе ЗМЗ 406

Его обламывание доставляет массу проблем:

• Во-первых, его остатки приходится высверливать из блока цилиндров;
• Во вторых, обрываются цепи, и приходится производить трудоемкий ремонт.

КПП и задний мост

В коробке переключения передач изменений по сравнению с КПП ГАЗ 3110 практически никаких не произошло.

Коробка передач для Волги 31105

Можно лишь отметить, что стал по-другому крепиться рычаг КПП, это сделали для удобства включения. Коробка оставалась все такой же – пятиступенчатая механика с синхронизаторами на всех передачах, кроме задней скорости.

Задний мост на ГАЗ 31105 оказался «слабым звеном» – главная пара в силу низкого качества ее изготовления гудела часто. Стоит отметить, что передаточное число на паре 3110 и 31105 с моторами 402 и 406 совершенно одинаковое. Да и мосты машин отличались лишь тем, что на модели ГАЗ 31105 к «чулку» моста были приварены кронштейны под задний стабилизатор, а у ГАЗ 3110 эти «уши» отсутствовали. Устанавливать самостоятельно кронштейны возможности у автовладельцев не было – к чугуну приварить что-либо сложно, здесь необходимо специальное сварочное оборудование. Поэтому, если кто-то и устанавливал на 105-ую мосты от 3110, лишался заднего стабилизатора.

Пример заднего моста от волги 31105

В остальных деталях мосты не отличались ничем.

Начиная с 2006 года, на некоторых мостах стали устанавливаться скоростные главные пары с другим передаточным числом. Если для 406-ого мотора шла пара 43/11 (передаточное число 3,9), то для «Крайслера» уже применялся задний редуктор с парой 43/12 (число 3,58). По уверениям завода-изготовителя новая главная пара 43/12 подвергается более качественной обработке, и задний мост с такой передачей должен обладать увеличенным ресурсом.

Схема электрооборудования

Схема электрооборудования автомобиля и двигателя ЗМЗ 406 достаточно простая, особенно, когда имеется полная расшифровка всех обозначений. Рассмотрим, схему электросистемы, а также расшифровку основных технических обозначений:

Условные обозначения к электросхемам ГАЗ 31105 с двигателем 406

• А9 — Модуль погружного насоса (ЗМЗ- 40621)
• 81 — Датчик указателя давления масла
• 82 — Датчик сигнализатора аварийного падения давления масла
• 87 — Датчик указателя температуры охлаждающей жидкости
• 88 — Датчик сигнализатора перегрева охлаждающей жидкости
• В12 — Датчик указателя уровня топлива
• В20 — Датчик включения электровентилятора
• В46 — Датчик спидометра
• В64 — Датчик температуры воздуха во впускном трубопроводе (ЗМЗ-4062)
• 867 — Датчик аварийного падения уровня тормозной жидкости
• 868 — Датчик-распределитель зажигания (ЗМЗ-402)
• В70 — Датчик температуры охлаждающей жидкости системы управления двигателем

(ЗМЗ-4062)

• 874 — Датчик частоты вращения и синхронизации (ЗМЗ-4062)
• 875 — Датчик расхода воздуха (ЗМЗ-4062)
• 876 — Датчик положения воздушной дроссельной заслонки (ЗМЗ-4062)
• В83 — Антиобледенитель
• 891 — Датчик фазы (ЗМЗ-4062)
• 892 — Датчик детонации (ЗМЗ-4062)
• 893 — Датчик сигнализатора прикрытия воздушной заслонки карбюратора (ЗМЗ- 402)
• В95 — Датчик давления
• D4 — Блок управления ЭПХХ (ЗМЗ-402)
• D7 — Блок АБС
• D23 — Блок управления двигателем (ЗМЗ-4062)
• D29 — Блок управления замками дверей
• Е1 — Фара головного света левая
• Е2 — Фара головного света правая
• ЕЗ — Фара противотуманная левая
• Е4 — Фара противотуманная правая
• Е7 — Указатель поворота передний левый
• Е8 — Указатель поворота передний правый
• Е9 — Повторитель указателя поворота левый
• ЕЮ — Повторитель указателя поворота правый
• Е16 — Плафон
• Е27 — Фонарь задний левый
• Е28 — Фонарь задний правый
• ЕЗО, Е72 — Фонари освещения номерного знака
• Е31 — Фонарь противотуманный задний
• Е35 — Фонарь подкапотный
• Е59 — Прикуриватель
• Е61 — Фонарь багажника
• Е64 — Фонарь такси
• Е66 — Фонарь медицинского знака (ГАЗ- 310231)
• Е67 — Фара-искатель (ГАЗ-310231)
• Е68, Е69 — Плафоны салона (ГАЗ-310231)
• Е70 — Плафон двери задка (ГАЗ-310221)
• Е71 — Плафон освещения вещевого ящика
• Е80 — Дополнительный сигнал торможения
• Е81, Е82 — Фонари задние в крышке багажника
• F1- F4 — Свечи зажигания
• F30 — Предохранитель 10А кондиционера
• F36 — Предохранитель 25А в цепи фароочистителя
• F41 — Блок предохранителей левый
• F42 — Блок предохранителей правый
• F43 — Блок предохранителей в моторном отсеке
• G1 — Генератор
• G2 — Аккумуляторная батарея
• 1Н.Н2 — Сигнал звуковой
• Н7 — Сигнализатор аварийного падения давления масла
• Н8 — Сигнализатор перегрева охлаждающей жидкости
• Н16 — Сигнализатор правого поворота
• Н17 — Сигнализатор левого поворота
• Н19 — Сигнализатор минимального резерва топлива в баке
• Н20 — Сигнализатор дальнего света фар
• Н30 — Сигнализатор включения стояночного тормоза
• Н54 — Сигнализатор разряда аккумуляторной батареи
• Н56 — Сигнализатор аварийного падения уровня тормозной жидкости
• Н62, Н63 — Лампы габаритного света передние
• Н64, Н65 — Лампы головного света
• Н66 — Н69 — Лампы освещения приборов
• Н70, Н71 — Лампы заднего противотуманного света
• Н72, Н73 — Лампы света заднего хода
• Н74, Н75 — Лампы сигнала торможения
• Н76, Н77 — Лампы заднего габаритного света
• Н78, Н79 — Лампы задних указателей поворота
• Н80 — Сигнализатор габаритного света
• Н81 — Сигнализатор-дублёр
• Н91 — Сигнализатор системы управления двигателем (ЗМЗ-4062)
• Н92 — Сигнализатор прикрытия воздушной заслонки карбюратора (ЗМЗ-402)
• Н97 — Сигнализатор обогрева сидений
• Н98, Н99 — Лампы ближнего света
• Н100, Н101 — Лампа дальнего света
• Н102, Н103 — Лампа указателя поворота передняя
• К1 — Реле стартера
• КЗ — Реле стеклоочистителя
• К6 — Реле режимов кондиционера
• К7 — Реле звукового сигнала
• К9 — Реле электробензонасоса (ЗМЗ-4062)
• К12 — Прерыватель указателей поворота
• К13 — Прерыватель сигнализатора стояночного тормоза
• К18 — Реле дальнего света
• К19 — Реле ближнего света
• К20 — Реле противотуманных фар
• К30 — Реле фароочистителя (ГАЗ-3102)
• К36 — Реле электровентилятора
• К40 — Реле фар
• К42 — Реле обогрева заднего стекла
• К46 — Реле системы управления двигателем

(ЗМЗ-4062)

• К52 — Реле проверки сигнализаторов комбинации приборов
• К54 — Реле обогрева сидений
• К56 — Реле кондиционера
• К57 — Реле муфты компрессора
• К71 — Реле задних противотуманных фонарей
• К72 — Реле системы ЭПХХ (ЗМЗ-402)
• M1 — Стартер
• М2 — Электродвигатель вентилятора отопителя
• М3 — Электровентилятор системы охлаждения (ЗМЗ-4062)
• М4 — Электродвигатель стеклоочистителя
• М5 — Электронасос стеклоомывателя
• М6 — Электробензонасос (ЗМЗ-4062)
• М15 — Электродвигатель фароочистителя (ГАЗ-3102)
• М19 — Электродвигатель антенны
• М20 — Электродвигатель заднего отопителя

(ГАЗ-310231)

• М24 — Зеркало заднего вида правое
• М25 — Зеркало заднего вида левое
• М26, М29 — Электродвигатель стеклоподъёмника
• МЗЗ — Электровентилятор климатической установки
• М38, М39 — Электропривод корректора фар
• М40 — Электровентилятор конденсатора кондиционера
• М50-М53 — Моторедуктор запора дверей
• Р1 — Спидометр
• Р2 — Комбинация приборов
• РЗ — Тахометр
• Р5 — Указатель напряжения
• Р6 — Указатель температуры охлаждающей жидкости
• Р7 — Указатель давления масла
• Р8 — Указатель уровня топлива
• R1-R4 — Помехоподавительные резисторы (ЗМЗ-402)
• R12 — Резистор добавочный электродвигателя вентилятора отопителя
• R13 — Резистор добавочный электродвигателя вентилятора заднего отопителя (ГАЗ-310231)
• R14 — Нагревательный элемент заднего стекла
• R17, R18 — Элементы обогрева сиденья
• R25, R26 — Электрообогревные жиклеры стеклоомывателя
• R28 — Резистор кондиционера
• S1 — Выключатель зажигания
• S5 — Выключатель аварийной сигнализации
• S6 — Переключатель вентилятора отопителя
• S9 — Переключатель указателей поворота
• S12 — Переключатель стеклоочистителя
• S15 — Выключатель нагревательных элементов зеркал заднего вида
• S18 — Выключатель заднего противотуманного света
• S19 — Выключатель противотуманных фар
• S29 — Выключатель света заднего хода
• S30 — Выключатель сигнала торможения
• S36 — Выключатель звукового сигнала
• S39 — Центральный переключатель света
• S50 — Переключатель управления зеркал
• S52 — Выключатель сигнализатора стояночного тормоза
• S54 — Выключатель проверки сигнализаторов комбинации приборов
• S61 — Переключатель обогрева заднего стекла
• S63 — Переключатель антенны
• S70, S71 — Выключатели плафона дверные
• S72 — Выключатель системы ЭПХХ (ЗМЗ-402)
• S73 — Выключатель вентилятора заднего отопителя (ГАЗ-310231)
• S75 — Выключатель фары-искателя (ГАЗ-310231)
• S76 — Выключатель плафонов салона (ГАЗ-310231)
• S77 — Выключатель плафона вещевого ящика
• S81-S84 — Выключатель стеклоподъёмников
• S91, S92 — Выключатели обогрева сиденья
• S109 — Выключатель обогрева жиклеров стеклоомывателя
• S116 — Переключатель электрокорректора фар
• S117 — Переключатель электровентилятора климатической установки
• S118 — Выключатель кондиционера
• S131 — Выключатель сигнализатора прикрытия воздушной заслонки карбюратора (ЗМЗ-402)
• Т1,Т4 — Катушки зажигания
• U2 — Магнитола
• VI — Регулятор напряжения (ЗМЗ-402)
• V2 — Коммутатор транзисторный (ЗМЗ-402)
• XI — Штепсельная розетка (ГАЗ-310231)
• Х51 — Разъём диагностики (ЗМЗ-4062)
• Х52 — Соединитель
• Y3 — Электромагнитный клапан ЭПХХ (ЗМЗ-402)
• Y19-Y22 — Форсунки (ЗМЗ-4062)
• Y23 — Регулятор холостого хода (ЗМЗ-4062)
• Y27 — Муфта компрессора кондиционера

ГАЗ 31105 с двигателем «Крайслер»

Chrysler появился на «Волга» летом 2006 года. Таким мотором комплектовались американские автомобили «Крайсер Сербинг», «Крайслер Цирус», «Додж Стратус» и многие другие модели в разные годы выпуска. С этим ДВС на «Волге» пришлось внести изменения в конструкцию – на модификации 31105-501 передняя балка под мотором стала ниже на 17 мм.

Соответственно, на автомобиле уменьшился дорожный просвет.

Причины высоких показателей расхода топлива ГАЗ

Бывают случаи, когда автолюбители сталкиваются с ситуацией, что их транспортное средство расходует большое количество топливо. Реальные показатели в значительной мере превышают заявленные производителем. Поэтому, не стоит откладывать решение проблемы, а, как можно раньше нужно постараться разобраться с причиной ее возникновения.

• В первую очередь, проверке подлежит система зажигания. Часто неполадки в ней и влекут за собой возникновение такой проблемы, как повышенный расход горючего.
• Если здесь все в порядке, тогда тщательной проверке будут подлежать карбюратор и клапана. И конечно не стоит забывать про сам топливный бак, причиной излишних растрат может служить нарушение его целостности.
• Без внимания не следует оставлять и тормозную систему автомобиля, поскольку неисправность тормозных колодок может повлечь за собой не только проблему с большими затратами горючего, а также и транспортное средство будет находиться в зоне риска из-за большой вероятности попадания в аварию. Тормозная система в авто должна быть всегда исправной.

Когда с указанными деталями авто все в порядке, необходимо проверить трансмиссию, давление. Если же не удается самостоятельно выявить причину чрезмерного расходования горючего, тогда не стоит откладывать с визитом на специальную станцию обслуживания.

Положительные отзывы о «Волге» 31105

Недостатков у модели ГАЗ 31105 немало, но, несмотря на них, у «Волги» много почитателей и фанатов. Что в машине нравится:

• Просторный салон. Есть ворчливые привереды, которые утверждают, что крупному человеку в автомобиле тесно. Интересно знать, как бы они поместились в «Жигулях»;

  Просторный салон и приборная панель волги газ 31105

• Хорошая динамика и высокая скорость. Конечно, к машине с мотором ЗМЗ 402 такая характеристика не подходит, но 31105 с «Крайслером» и ЗМЗ 406 (405) едет очень шустро. Если заливать хорошее масло в двигатель, ДВС будет служить долго;
• Устойчивость на дорогах. С добавлением заднего стабилизатора управляемость машины стала еще лучше, хотя ГАЗ 3110 тоже неплохо себя чувствует на трассе. Подвеска хорошо «сглатывает» все кочки, тряски по плохой дороге в салоне почти не ощущается;
• Расход топлива. Да, спорный вопрос, но с какой стороны посмотреть. Автомобиль не мелкий, весит полторы тонны, не может же он расходовать 6-7 л/100 км. И, тем не менее, 31105 с «Крайслером» на трассе может вполне уложиться в 8 л на 100 км пробега. 406-ой ДВС потребляет топлива несколько больше, но не намного. По городу средний расход равен 14-15 л на 100 км.

Путь от 402 к 406

К сожалению, 402 двигатель имел ряд недостатков, которые со времени пытались устранить. Так например, он постоянно перегревался. Чаще всего случаи перегрева замечались в летнее время. Машина начинала кипеть, двигатель требовал ремонт. Все недостатки были исправлены позднее. В ходе реконструкции появилась новая модель 406. Эта модель была похожа на предыдущие, но отличалась более высокой прочностью.

Самое главное преимущество — инжектор. Расход топлива стал гораздо меньше. А в зимнее время двигатель быстрее набирал обороты. К тому же, цена стала значительно меньше.

Отличительной чертой была надежность, поэтому модель до сих пор занимает лидирующие позиции на рынке. Ремонт двигателя производится на показателях пробега 200-300 км. Однако, стоимость будет достаточно высокой. Двигатель имеет систему диагностики, которая позволяет оценивать рабочий запас.

Электронные приборы способны выводить данные, сохранять их и ликвидировать устаревшие показатели. Всегда под контролем находится работа мотора. Все неисправности закодированы, а их расшифровка хранится в сервисной книжке. Те, что постоянно повторяются, удаляются самостоятельно. Чтобы узнать о данных, которые хранит мотор, необходимо приобрести специальный тестер. С его помощью можно вывести все данные на компьютер. Его подключают к колодке диагностического разъема.

Правда, сделать это могут только специалисты. Стоимость достаточно приемлемая. Если отключить аккумулятор, то все сведения сотрутся. Это не стоит сбрасывать со счетов. Однако, на работу движка этот факт совсем не оказывает влияния. Главное, что двигатель не требует никаких доработок и имеет низкий расход топлива. Если расход топлива становится высоким, то следует искать причину, по которой это происходит.

Разобранный карбюратор двигателя ЗМЗ 406

Возможно, что все дело в фильтрах, которые пора менять. 406 двигатель привлекает своей доступностью в цене и распространенностью в продаже. Его можно найти совершенно без проблем по привлекательной цене. Он не требует никаких дополнительных вложений. Отзывы о нем положительные. Владельцы такого мотора отмечают, что он не капризный, надежный, прочный. Это не может не радовать тех, кто собрался приобрести его.
