Каждый автомобиль требует ухода. Только при этом условии он будет нормально функционировать. В этой статье мы будем говорить об одном из важнейших узлов автомобиля – механизме ГРМ. Если быть более точным, то здесь речь будет идти о замене ремня ГРМ на Мицсубиси Лансер. Производитель этого автомобиля утверждает, что ремень следует менять только после 90 километров пробега. Надо сказать, что это достаточно много, у других автомобилей срок службы ременной передачи несколько меньше. Но совсем не обязательно, что прослужит он именно столько – срок службы может быть и больше, и меньше. Это зависит от нескольких причин: в первую очередь от качества самого ремня, от условий эксплуатации и от манеры вождения.

Об автомобиле

Впервые Мицубиси Лансер 9 сошёл с конвейера в 1973 году. Сначала существовало 12 модификаций с объёмом двигателя от 1,2 до 1,6 литра. В 70-е годы Лансер 9 производился с кузовом купе. Затем автомобиль стал производиться с четырьмя дверями и двигателями объёмом 1,6 и 1,8 литра.

Лансер 9 является девятым поколением и по договору с компанией Mitsubishi в нашей стране он выпускался с 2007 по 2020 год. За 8 лет в нашей стране было продано 145 тыс. экземпляров модели по цене, начинающейся с отметки 760 тыс. руб.

Автомобиль оснащается двумя вариантами 16 клапанных двигателей:

1. SOHC — используется один распредвал с клапанами(двигатели 4G13,4G18);
2. DOHC — используются два распредвала(двигатель 4G63).

Основные причины обрыва: как его избежать

Один из часто задаваемых вопросов относительно ремня ГРМ, по каких причинам происходит разрыв. Сюда входит:

• износ непосредственно из-за длительной эксплуатации или низкого качества продукта;
• заклинило помпу или ролики;
• произошла поломка и распределительный вал «словил» клин;
• заклинило коленвал.

Лучший способ решения проблемы – не создавать себе проблему, поэтому мы рекомендуем ознакомиться непосредственно с основными правилами, которые помогут избежать подобной поломки:

• замена ремня должна обязательно выполняться в срок (каждые 40-50 тысяч километров пробега);
• регулярно проверяйте сальники на наличие течи;
• если выполняете замену комплектующих ГРМ, используйте только высококачественные детали;
• проверяйте натяжение ремня. Его проскальзывание также может привести к повреждениям клапанов и цилиндров;
• проверяйте целостность водяной помпы и роликов.

Эти советы помогут избежать вышеописанных проблем.

Процедура замены

Замена ремня ГРМ Мицубиси Лансер 9 – непростая процедура, нуждающаяся в частичной разборке мотора и определённых условий. При этом необходимо наличие гаража, специализированного инструмента и классифицированного подбора заменяемых запчастей.

Поэтому надёжнее обратиться к специалистам, на станцию технического обслуживания, где всё для этого приспособлено. Однако поменять привод ГРМ на Лансер 9 допускается и самостоятельно, нужно для этого лишь иметь элементарные навыки в обслуживании и ремонте машины.

Алгоритм действий

• Поддомкратить автомобиль с правой стороны, затем снять переднее колесо и подкрылок.
• Укрепить машину для устойчивости, подложив под неё дополнительную опору.
• Вначале у двигателя необходимо снять привод гидроусилителя руля (ГУР).
• Снять привод генератора и помпы.
• Демонтировать шкив коленвала, предварительно открутить болт.

Внимание! Для того чтобы сорвать крепёж шкива, рекомендуется установить на головку болта торцовый ключ с длинным рычагом и посредством кратковременного включения стартера, сдвинуть его с места.

• Снять верхнюю и нижнюю крышку ГРМ, перед этим пометив их, чтобы потом не спутать.

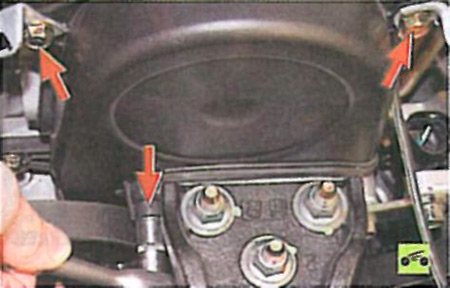

Снимаем верхнуюю защитную крышку

• Поставить метки на распредвал и коленвалах. Осторожно пассатижами удалить пружину натяжного ролика с последующим его снятием.
• Вывернуть крепёж от помпы ГУР и опоры мотора. Демонтировать основание подвески.
• Заменить привод ГРМ. Одевать новый ремень так, чтобы поверхность, противоположная ролику, была в натянутом состоянии.

Сборку двигателя на Лансер 9 производить в обратном порядке.

Установочные метки

При разборке и сборке мотора на Лансер 9 особое внимание нужно уделить узлам кривошипно-шатунного механизма (КШМ) и ГРМ, так как они взаимосвязаны между собой. Перед тем как разъединить данные механизмы, нужно предварительно выставить метки на соответствующих валах этих устройств.

Для выставления меток проворачивают коленвал.

Для двигателя SOHC

Метка распредвала должна быть совмещена с меткой на головке блока цилиндров.

Установочная метка SOHC

Метка коленвала должна быть установлена с меткой на блоке цилиндров на обоих типах двигателя. Чтобы увидеть данную метку необходимо снять шкив привода генератора и насоса гидроусилителя.

Метка коленвала для всех типов двигателя

Для двигателя DOHC

Необходимо чтобы две метки распредвала встала напротив прорезей на задней крышке ГРМ. Метку коленвала необходимо установить аналогично метки двигателя SOHC.

Установочные метки DOHC

Дополнительный способ проверки

Существует еще один способ убедиться, что поршень первого цилиндра находится в ВМТ.

Для этого нужно:

1. Вывернуть свечу в первом цилиндре.
2. Выставить поршень в ВМТ. Для этого в отверстие цилиндра с лёгким натягом установить пробку, затем включить 5-ю передачу и поставить колесо на место. Плавно поворачивать его по часовой стрелке. Как только пробка вылетит, значит пошёл процесс сжатия и поршень находится в верхнем положении.
3. Установить метку по шкиву коленвала.
4. После этого выставить по метке распредвал.

Внимание! Разъединённые распределительный и коленчатый валы нельзя проворачивать, во избежание нарушения слаженной работы устройств КШМ и ГРМ.

Перед снятием натяжного ролика рекомендуется зафиксировать между собой вышеупомянутые валы. Для этого можно шестерни связать между собой проволокой или стянуть хомутами и прикрепить к крепёжному болту шкива.

При сборке двигателя на Лансер 9 особое внимание нужно обращать на метки, следовательно, правильнее сначала будет установить натяжной ролик, ремень и только после этого проворачивать натяжитель. При внимательном отношении к такой процедуре, метки ГРМ Лансер 9 должны совпасть с выступающими отметками на корпусе мотора.

Чтобы удостовериться в этом, нужно вновь установить поршень первого цилиндра в ВМТ, а затем проверять совмещение меток. Для этого надо поставить колесо на ступицу и, поворачивая его, совершить два оборота коленчатого вала. Метки должны совпасть.

Натяжение ремня ГРМ

Во время сборки двигателя Мицубиси Лансер 9, перед тем как устанавливать верхнюю крышку привода ГРМ, нужно произвести натяжку привода.

Для этого необходимо:

1. Провернуть коленчатый вал на один или два оборота по часовой стрелке и установить поршень первого цилиндра в ВМТ.
2. Снять крышку с технологического отверстия.
3. Убедиться, что крепление натяжного ролика ослаблено, следовательно, он под действием пружины натягивает ремень.
4. Проверить зазор между приводом ГРМ и крышкой. Номинальное значение должно составлять 31–34 мм.
5. Затянуть крепёжный болт ролика.
6. Установить крышку технологического отверстия.
7. Поставить верхнюю крышку привода ГРМ.

После замены привода и натяжения ремня завести машину и проверить работу двигателя.

Особенности конструкции и предназначение

Газораспределительный механизм контролирует подачу топлива в цилиндры. Его работа невозможна без привода. Современные производители изготавливают системы с цепным и ременным приводом. Во многих автомобилях стоит именно ремень.
Данное изделие представляет собой замкнутый ремень из резины со специальными зубьями на внутренней стороне. Он проходит через несколько шкивов, но главная его цель – синхронизация вращения распределительного и коленчатого вала. Применение резины делает работу подобного ремня практически бесшумной. Высокая эластичность резины может привести к ее самым неприятным последствиям. Если вы обнаружили малейшие дефекты, следует срочно поменять ремень ГРМ.

Сроки замены ремня ГРМ на Лансер 9

По инструкции замену ремня ГРМ на Мицубиси Лансер 9 нужно через 90 тыс. км. пробега. Однако иногда не следует дожидаться выработки положенного ресурса, а досрочно производить такую процедуру.

Причинами для этого могут послужить:

• Большой износ профильной дорожки на внутренней поверхности ремня.
• Потёки масла на любой плоскости.
• Деформация в результате механического повреждения, а также видимые трещины, сколы.
• Расслоение корда.
• Обнаружение любого из перечисленных дефектов должно служить поводом для замены этого важного элемента в устройстве двигателя.

Чем опасен обрыв ремня

Казалось бы, обычный кусок резины, что может произойти серьезного, если он порвется? Но не надо забывать, что этот элемент обеспечивает слаженную работу распредвала и коленвала. Во время обрыва коленчатый вал продолжает крутиться, однако вращательный момент уже не передается на распределительный вал. Это приводит к тому, что цилиндры ударяются об клапаны.

Каковы последствия? Начиная от погнутых цилиндров и заканчивая полным разрушением группы клапанов. Подобный ремонт влетит вам в крупную сумму, а все из-за того самого «куска резины». Поэтому замена ГРМ – это обязательный шаг, который предотвратит растраты в будущем.

Какие запчасти стоит приобрести

Перед тем как приступить к плановому ремонту, нужно приготовить оригинальные расходные материалы:

1. Привод ГРМ. У оригинального ремня для Мицубиси Лансер 9 артикул должен быть MD342154. А также существует замена этому приводу ГРМ под серийным номером 1145A051, Gates 5535XS, Contitech CT1008. Они не поставляются в комплекте с завода изготовителя, однако по характеристикам хорошо подходят в качестве аналога.
2. Привод гидроусилителя MD375935 (Gates 5PK1063 – аналог).
3. Ремень генератора MN183019 (Gates 5PK903 – аналог).
4. Ролик для натяжения ремня MD356509 (NTN JPU57-008A-4 аналог).
5. Сальники распредвала – 2 шт.
6. Сальники коленвала – 2 шт.
7. Помпа.

Здесь следует отметить, что менять натяжной ролик и помпу на Лансер 9 специалисты рекомендуют через 150–170 тыс. км пробега, всё зависит от их износа. Если после снятия ремня нет люфта в подшипниках этих деталей, то их можно не снимать при плановом ремонте через 90 тыс. км. А также и сальники допускается менять лишь при втором плановом ремонте.

Инструменты для выполнения работ

А вот что нам понадобится для выполнения такого ремонта:

• домкрат;
• набор отверток с разными наконечниками;
• емкость для слива охлаждающей жидкости;
• гайковерт;
• фонарик;
• набор ключей.

Приготовьте фиксатор для колес, так как авто мы будем поднимать домкратом и работать снизу. Емкость под охлаждающую жидкость не должна быть менее 5 литров. Лучше, если это будет тазик, который сможет пролезть под машину. А теперь, когда все готово, можно приступать к процедуре замены ременной передачи ГРМ.

Расположение роликов ГРМ

Найти ролики газораспределительного механизма в Митсубиси Паджеро не очень трудно. Сама конструкция располагается в левой части двигателя. Искать нужно несколько валов, на которых натянут ремень. Это и будет искомая конструкция.

Существует два вида роликов:

• Первый — натяжительные. Они обеспечивают оптимальное натяжение ремня ГРМ. При чрезмерном он быстро изнашивается, при недостаточном — не выполняет свои функции. Натяжительные ролики состоят собственно из вала со шкивами, и двух подвижных частей, напоминающих руку по принципу работы.
• Второй — обводные или направляющие. Они изменяют направление хода ремня, и обеспечивают его фиксацию в определенном положении. Выглядят как подшипники со шкивами.

Важно учитывать, что при поломке роликов или разрыву ремня их нельзя ремонтировать. Только заменять на новые. Замена роликов ГРМ на Митсубиси Паджеро не является трудной процедурой, а расходы на запчасти не настолько значительные. Траты на последствия аварии будут больше.

Установка меток

Важно правильно установить метки. Для этого, можно маркером отметить место, где должен быть зуб шестерни. Далее, крепим ремень ГРМ к шестерням где совпадают метки. Затем, откручивается натяжной ролик, переставляется несовпавшая шестерня на заранее помеченное маркером место ремня. Проводится повторная натяжка и выполняется прокрутка на 2–3 оборота в разные стороны.

Крутится коленчатый вал 6g72, по часовой стрелке на 2–3 оборота и контролируем зазор между натяжителем и кронштейном. Параметры в пределах 3,8-4,1 мм.

Ремень генератора

Наравне с ремнем ГРМ стоит такой важный компонент, как ремень генератора на Mitsubishi Lancer. Эта деталь представляет собой замкнутое резиновое кольцо, но немного поменьше и тоньше в сравнении с ГРМ ремнем. Главная задача – вращение вала генератора и зарядка аккумулятора.

Разрыв этого ремня – не такая критическая проблема. При езде у вас перестанет заряжаться батарея. На оставшемся заряде всегда можно дотянуть до гаража или автомастерской, а там попросту произвести замену.

Как подобрать ремень генератора на Митсубиси Лансер 9 и 10? Здесь совет только один – не экономьте, а закажите качественный товар. Дешевый ремень очень быстро растянется и порвется. В итоге, вам все равно придется приобрести новый ремень, но на этот раз уже хороший. При покупке обращайте внимание на надписи и маркировку. Если они напечатаны криво или расплывчатые, то, скорее всего, вы смотрите подделку.
