Какими способами можно отрегулировать фары?

Отрегулировать свет фар можно при помощи одного из трех способов. Вы можете обратиться к тем мастерам, которые работают в автосервисе, задействовать специальный прибор для регулировки света фар. Ну и, что удобно для многих, сделать эту работу вручную.

Многие уверены (и надо сказать напрасно), что подобную процедуру собственноручно выполнить невозможно, поскольку без соответствующих знаний и навыков трудно будет избежать ошибок в процессе настройки.
Но как быть, если специального оборудования нет, а обратиться к специалистам своевременно не получается? Что ж, следует вооружиться знанием определенных правил регулировки света. Итак, как осуществляется такая важная процедура, настройка, регулировка фар своими руками? Специалисты говорят о трех важнейших этапах данного процесса:

• произведение разметки по определенным схемам на стене;
• выполнение разметки положения ламп;
• осуществление непосредственно самой настройки света.

Важная ремарка: перед тем как приступить к регулированию, проверьте исправно ли само транспортное средство.

Дело в том, что направление света непосредственно будет зависеть от следующих немаловажных факторов:

• давление в автомобильных шинах;
• исправность пружин подвески легкового авто;
• нагрузка на подвеску, а точнее — ее распределение.

В том случае, если ваше ТС неисправно и имеется одна из этих проблем, возможно вы настроите фары под неправильным углом. Соответственно, регулировка света фар своими руками будет скорее всего осуществлена некачественно. Некоторым удается сделать еще хуже, чем было до начала регулировки.

Для того чтобы работа была произведена в достаточной степени качества,
вам следует обязательно соблюсти ряд важных требований:

1. Необходима ровная стена, перед которой можно поставить авто. Свободного пространства перед стеной должно быть 7-8 метров.
2. Приготовьте мел или клейкую ленту. Они они нужны для разметки.
3. Перед настройкой постарайтесь как можно тщательней разметить поверхность, руководствуясь индивидуальными параметрами вашего автомобиля. Или же – используя универсальные значения, подходящие к превалирующему числу легковых машин.

После того, как «обмыли» новую машину, ее обязательно нужно обкатать, чтобы проявились возможные заводские браки. Статья об обкатке нового автомобиля Лада Гранта со всеми подробностями и ньюансами.

Скоро зима, а значит нужно подготовить свою машину к холодам. Узнайте все о подготовке автомобиля к зимовке.

Проблема всех ВАЗовских фар! Или почему на них не отрегулировать свет!

Ремонт, регулировка и тюнинг оптики ВАЗ 2109: чудеса преображения «Девятки»

От исправности и качества освещения напрямую зависит безопасность водителя и пассажиров. Кроме того, тюнинг фары на автомобиль ВАЗ 21099 влияет на внешний вид автомобиля, поэтому водители делают тюнинг оптики. Статья полезна и тем, кто столкнулся с неисправностями освещения, и тем, кто решил сделать тюнингованный автомобиль. Качество освещения обеспечивает комфортные условия для поездки. Если аварийка работает с перебоями или водитель включает поворот, а поворотники не работают, участники дорожного движения не смогут сориентироваться и возможна аварийная ситуация на дороге. Чтобы избежать неприятных сюрпризов, нужно знать основные неисправности освещения и способы их устранения. Замена поворотников на авто Не горят некоторые фонари или лампы — перегорели лампочки, неисправен патрон лампы, перегорели предохранители из-за короткого замыкания, повреждена проводка. Меняется лампа, предохранители, восстанавливается проводка. Аналогичный ремонт, если не горит задний фонарь.

Если не переключается ближний или дальний свет фар, возможно, что окислились контакты переключателя, сломалось реле. В этом случае следует заменить трехрычажный переключатель или реле. Если не работает аварийка — перегорел предохранитель аварийки ВАЗ или неисправно реле, нужно поставить новый предохранитель или реле.

Особенности регулировки фар

Для того, чтобы не слепить встречных водителей, после замены или ремонта фар необходима регулировка света фар. Автомобиль для этого устанавливается на ровной горизонтальной поверхности в пяти метрах от белой стены или стенда. На водительском месте следует поместить груз около 75 кг, заменяющий вес водителя. На стене наносится разметка.

Разметка на стене для регулировки Ручку гидрокорректора следует установить в положение «водитель и передний пассажир». При этом включается ближний свет. Отрегулировать необходимо каждую фару. Незадействованную фару нужно накрыть плотным материалом, не пропускающим свет. Регулируются фары с помощью винтов. Световые пятна нужно подогнать под разметку, нанесенную на стене. Отрегулированный свет должен отвечать следующим требованиям: верхняя граница световых пятен должна находиться на прямой N, линии А и В, расположенные в вертикальной плоскости, должны пройти в точках пересечения световых пятен С1 и С2 (автор видео — Владимир Шархун).

Способы тюнинга оптики

Замена стекла фары ВАЗ 2109, тюнинг фар может быть выполнен своими руками, если есть опыт подобных работ и электросхема оборудования.

Черная оптика

Для тюнинга фар ВАЗ в черный цвет используется матовая краска. Оптику демонтируют, отделяют стекла. Внутри поверхность фар покрывают черной краской. Аналогичную красятся поворотники. Если у них стекла с рыжеватым оттенком, их заменяют на прозрачные. Стекла крепятся с помощью герметика. Тюнинг фар ВАЗ 2109 ЭТО ИНТЕРЕСНО: Киа спектра замена тормозных колодокЕсли есть необходимость, на ВАЗ 21099 устанавливаются противотуманки. Установка противотуманок предусматривает:

• установку кнопки, предварительно снимается решетка и динамик;
• подключение к монтажному блоку;
• закрепление противотуманных фар на бампере.

Специалисты рекомендуют устанавливать тюнинговые задние фонари, которые должны иметь уплотнители в тех местах, где кузов соприкасается с корпусом. Чтобы установить тюнинговый задний фонарь, необходимо снять пластиковую панель, отключить разъем, отвернуть гайки и установить фару. Стыки следует обработать герметиком.

Авто с «ангельскими глазками»

Для ВАЗ 21099 тюнинг можно сделать для фар в виде «ангельских глазок». Для их изготовления используют неоновые трубки, которые монтируют на передние фары. Механизм имеет специальный блок розжига. Есть возможность выбора цвета свечения. Кольца фиксируются с помощью герметика. Особо красиво будут гореть светодиоды. Изготавливаются кольца из пластиковых трубок, которым с помощью строительного фена можно придать любую форму и замкнуть в кольца. Соединения ножек и проводов выполняются паяльником. Кроме того, можно сделать реснички на фары. Если не работают поворотники ВАЗ 2109 или поворотники работают, но не все, есть другие неисправности в освещении, хочется оттюнинговать свой автомобиль или настроить фары, не обязательно ехать в автосервис, можно выполнить все работы своими руками.

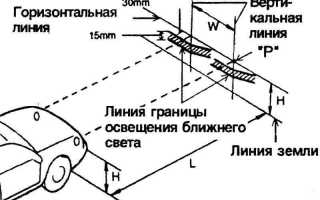

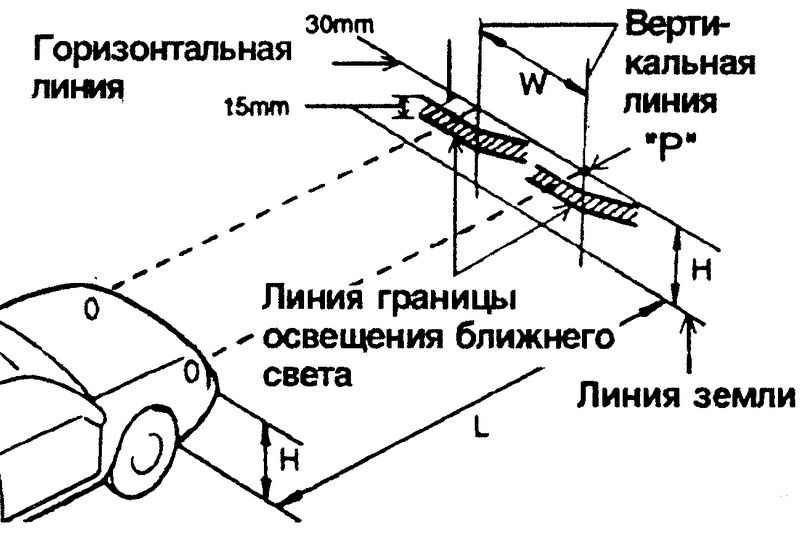

Осуществление разметки

Регулировка ПТФ или фар головного света – процесс ответственный, но не настолько сложный, как может показаться на первый взгляд. Для начала следует подъехать к стене на расстояние примерно 2 метра и пометить на стене центр осей фарных ламп. Затем надо отъехать на расстояние примерно 7,5 м.

Точки, обозначающие центр каждой из ваших фарных ламп, нужно соединить линией. Далее эту горизонтальную линию дополните вертикальной: она будет соединяться с точкой-обозначением центральной части вашей машины. Также нужна будет еще дополнительная линия разметки. Она будет проходить параллельно линии, которая соединяет центральные точки ваших фарных ламп. Эту дополнительную линию нужно расположить ниже, на расстоянии примерно 6-7 сантиметров.

Разметка стены завершена, пришло время перейти к самому этапу настройки. Включите ближний свет. Нужен правильный пучок света – постепенно и аккуратно подкручивайте винты регулировки. Их можно найти под капотом легкового авто, с задней стороны фар. В идеале свет расположится ниже, чем точка на стене, обозначающая центр ваших фарных ламп. Подобным несложным способом может быть осуществлена настройка фарных ламп со светом совмещенным (тоесть, «ближний-дальний»).

• Проверка и регулировка света фар ЛАНОС /СЕНС — бортжурнал Daewoo Lanos года на DRIVE2

Если «дальний-ближний» раздельны, то настраивать свет вам предстоит отдельно, по разнящимся схемам. Соответственно, и разметка окажется несколько иной. Хотя, регулировка фар ближнего света будет производиться по той методике, что была описана выше. Если выполняется регулировка дальнего света фар, вам нужно добиться, чтобы пучок света попадал именно на центр разметки. Однако следует сказать о том, что вручную, даже при самой тщательной регулировке, результат будет все-таки немного уступать настройке фар с применением специального оборудования.

На этом видео наглядно показан весь процесс регулировки фар:

Когда нужно регулировать фары?

На неисправном двигателе можно ездить некоторое время, на изношенном колесо тоже, но вот на сильно уж опущенных фарах очень трудно (Кто ездил тот поймёт), к нам как то раз приезжал автомобиль по памяти если не ошибаюсь это была копейка, многие люди знают то что на данном автомобиле оптика и без того плохая та как там стоит только одна лампа которая выступает одновременно и ближнем и дальнем светом, в современных автомобилях в фарах стоят уже по две лампы вместо одной как это было ранее, так вот хозяин данной копейки нам пожаловался мол на то что у него в тёмное время суток дорогу плохо освещают фары, мы значит выключили свет в автосервисе и начали смотреть на сколько они плохо светят, а оказалось то всё дело только в том что фары были слишком низко опушены и освещали дорогу буквально только метров 6-7 от автомобиля, после того как мы ему эти фары задрали по так называемому ГОСТУ он обрадовался и поехал пробовать что да как, понравилось ему или же нет мы незнаем, потому что впредь его больше не видели, ну а так свет действительно стал намного дальше светить а это и меньшее количество аварийных ситуаций и более освещённая дорога, поэтому с этим делом не затягивайте, да и к тому же выполняется это очень легко.

Регулировка фар для ВАЗ 2110

Как отрегулировать фары на ВАЗ 2110? Практически также как и в вышеописанных схемах настройки. Еще до того момента, как начнется регулировка фар, обязательно (и тщательно!) вымойте лампы. Иногда именно из-за грязных линз световой поток не может найти достаточной «дороги» наружу. В других случаях причиной недостаточного или рассеянного света автомобильных фар становятся имеющиеся на стеклах дефекты.
После того как вы помыли фары, внимательно осмотрите их поверхность. Нашли дефекты – трещинки или сколы? Регулировка вряд ли поможет: вам нужно сначала заменить стекла фар на новые. Также при наличии дефектов следует заменить и отражатель. Как еще усилить поток света?Установите на автомобиль ксеноновые или галогеновые лампы, их использование очень эффективно.

Регулировка фар ВАЗ 2110 выполняется вот таким способом:

• найдите большую по размерам площадку с ровной и достаточно высокой стеной;
• поставьте машину на расстоянии в 5 м. от стены;
• попросите кого-то посидеть за рулем: вес помощника должен быть примерно таким же, как и ваш;
• начертите линии, которые будут проходить через центральные точки автофар, симметрично к осевой линии автомобиля;
• дополнительные линии будут проходить: первая – там, где находится центр фар (замер следует делать от пола), и вторая – на 6 сантиметров ниже первой линии;
• включите ближний свет одной из авто фар, вторую закройте картоном. Проверьте, чтобы свет фар соответствовал размеченным линиям и точкам. У вас все совпадает? Значит, регулировка прошла успешно, а если нет, повторите все сначала.

Видео о том, как улучшить свет фар на ВАЗ 2110:

Если руль наклонен в одну из сторон, значит требуется отрегулировать оси. Развал схождение — что это и зачем его регулировать? Ответ в нашей статье.

Перед тем, как залить охлаждающую жидкость, лучше узнать, что больше подойдет вашей машине — тосол или антифриз?

Несколько советов по отогреву двигателя в мороз можно найти здесь /tehobsluzhivanie/alert/kak-otogret-mashinu.html Реально ли отогреть машину за 5 минут?

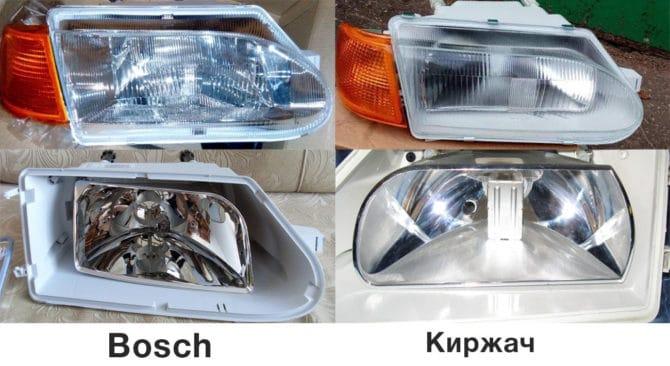

Устройство фары

Начнем с того, что на всём обновленном семействе Lada Samara 2, а именно на автомобилях ВАЗ 2113, 2114, 2115 устанавливается одинаковая передняя оптика. Она бывает двух типов и разного производства:

• «Киржач»;
• «Bosch».

Отличия у этих фар есть. Это незначительная разница в оптическом рисунке на стекле и наличии на Киржаче отражателя-перегородки перед лампой. Сам же отражатель Киржача шире и занимает почти всю площадь фары. Из-за перегородки водители жалуются на то, что фары Киржач слепые, и снимают её. Но для этого нужно снять стекло, а оно вклеено – будь осторожен, если соберешься делать это.

Указатели поворотов не являются единым блоком с фарой, но и нельзя без переделок поставить оранжевый блок от Киржача в Бош или наоборот — они не взаимозаменяемы. Они по-разному крепятся на фаре

Обрати внимание, что и рисунок на стекле поворотника у них отличается. Также отличается и тыльная сторона фары, об этом мы поговорим ниже

Какие лампы нужны

Конструкцией фар на ВАЗ 2114 предусмотрено использование галогеновых лампочек. Поэтому не устанавливай ксенон, если ты не хочешь проблем на ближайшем посту ДПС. Использование светодиодных ламп H4 в фарах – также весьма сомнительная затея.

С одной стороны, производитель позиционирует их как прямую замену галогеновым лампам, с другой стороны, нужно иметь в виду пункт 3.1 Перечня неисправностей и условий, при которых запрещается эксплуатация транспортных средств. В нем сказано, что запрещается использовать транспортные средства, если количество, тип, цвет, расположение и режим работы внешних световых приборов не соответствуют требованиям конструкции транспортного средства. Наказание же за нарушение пункта 3.1. предусмотрено частью 3 статьи 12.5 КоАП РФ: лишение прав от 6 до 12 месяцев, а в случае замены не ламп, а фар на нештатные светодиодные этой же статьёй предусмотрен штраф в размере 500 р.

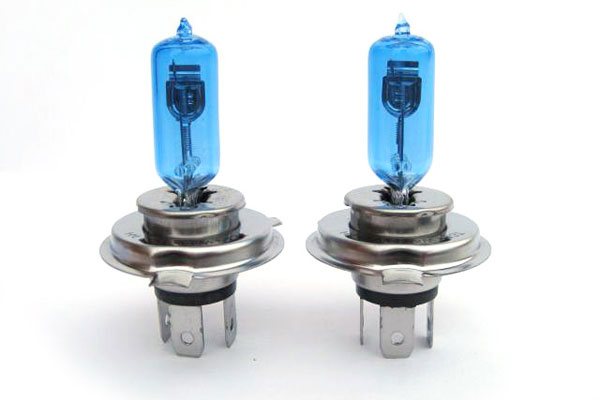

В фарах ВАЗ 2114 стоят галогенные лампы типа H4. Это комбинированная лампа для фар дальнего и ближнего света, в ней установлено две нити накаливания, по одной для каждого режима. Поэтому на её цоколе есть три контакта: общий, спирали для ближнего и спирали для дальнего.

Применение ламп H4 обусловлено конструкцией фары. Такие лампы устанавливают практически всегда, когда фара одна, а не 4, как в случае с BMW и другими автомобилями с подобной оптикой, а также, когда фара не разделена на две половины отражателем и стёклами, как в Приоре.

Регулировка противотуманок

Как выполняется регулировка противотуманных фар? Вручную настройка оптимального света осуществляется методом вращения. То есть, нужно повернуть в вертикальной плоскости и по горизонтали оптический элемент автомобильных фар.
Заранее нужно ослабить болты, при помощи которых фары крепятся к бамперу. Очень удобно выполнять настройку фар-противотуманок, используя современные, специально предназначенные для этого приборы. Ну а если специального оборудования нет, поступайте следующим образом:

1. Поставьте машину с нагрузкой (на водительском сидении – человек или мешки с песком, имеющие вес, аналогичный вашему) напротив ровной стены, примерное расстояние около 5 метров.
2. Сделайте разметку.
3. Непременно проверьте, чтобы давление в шинах было нормальным. Также не забудьте немного качнуть автомобиль сбоку – это требуется, чтобы пружины автомобильной подвески вернулись в нормальное положение.
4. Включаем фары, смотрим на направление света, по ходу производя настройку. Закрываем одну из фар картонкой – другую в то же время мы регулируем. Ну и затем – все наоборот.
5. Смотрим, чтобы верх светового пятна находился на сантиметр ниже места, где на экран спроецированы центральные точки ваших противотуманок.

Как правило, настройка вручную выполняется довольно быстро, но если у вас есть возможность применять специальное оборудование – обязательно воспользуйтесь этой возможностью!

• Как отремонтировать неисправности карбюратора ВАЗ-2110

Регулировка фар на ВАЗ 2114 требуется не реже одного раза в год при прохождении ТО и обязательна после замены ламп. Многие водители игнорируют рекомендации и пользуются оптикой, которая настроена неправильно и не обеспечивает должного направления света в ночное время суток. Из-за этого снижается обзор на дороге и повышается вероятность не заметить идущего по обочине пешехода или посторонний предмет, который может повредить колеса, кузов, картер двигателя.

Подготовительный процесс

Прежде чем приступить к работе, необходимо заправить авто до полного бака, проверить давление в шинах, при необходимости довести его до стандартных значений (2,0 Атм.). Для точной регулировки придется предварительно разметить стену или большой лист фанеры:

1. Измерив расстояние между фарами (95 см), нанести две вертикальные линии.
2. Провести осевую вертикальную линию между ними.
3. Определив рулеткой расстояние от земли до лампочки ближнего света, прочертить горизонтальную линию.
4. Вторую горизонтальную линию провести параллельно первой, выше на 6,5 см.

Подготовительные работы

Чтобы самостоятельно отрегулировать фары, нужно тщательно подготовить автомобиль и инструменты. Это поможет не отвлекаться во время работы и сократит время регулировки.

Поиск места — важный этап. Площадка должна отвечать следующим требованиям:

• быть ровной;
• находиться в темном месте без лишних засветок от фонарей;
• на площадке должна быть ровная стена, ворота, забор, ворота гаража.

Все перечисленные факторы влияют на точность регулировок. Добиться высокоточной настройки без специальных оптических приборов можно только при соблюдении всех инструкций.

Автомобиль подготавливается следующим образом:

1. На мойке высокого давления отмывается вся грязь с кузова и подкрылков.
2. Багажное отделение очищается от всех лишних предметов. Если отсутствует запаска, ее нужно установить на место.
3. Топливный бак заправляется до отсечки.
4. Проверяется давление в колесах и доводится до нормативных значений в 2,0 или 2,1 бара.
5. Осматривается оптика на предмет трещин, сколов и дефектов на поверхности стекла и отражателя.

Также следует проверить крепление фар к кузову. В случае обнаружения свободного хода оптику нужно крепко затянуть штатными болтами. Неисправная деталь с трещинами и другими недостатками подлежит замене, так как лопнувшее стекло преломляет лучи и ослепляет встречных водителей.

Для работы понадобятся инструменты:

• тряпка;
• плотная ткань или картон;
• моющий состав для окон;
• фломастер;
• рулетка;
• уровень строительный;
• башмак или палка для упора колеса.

Чтобы самостоятельно настроить свет на ВАЗ 2114, 2115 не нужны специальные инструменты. Встроенные пластмассовые барашки на тыльной стороне оптики легко прокручиваются пальцами.

Гидрокорректор фар

Во время эксплуатации автомобиля в зависимости от его загруженности, состояния самого авто и подвески может меняться направленность светового потока. Для его корректировки на ВАЗ 2114 устанавливается гидрокорректор (автор видео — Павел В. М.).

Устройство и принцип работы

Прибор представляет собой неразборное устройство, регулирующий положение луча света благодаря изменению давления жидкости внутри патрубков. Блок не разбирается, поэтому при его поломке заменяется новым прибором.

Конструкция корректора состоит из следующих элементов:

• главного цилиндра;
• рабочей жидкости;
• патрубков, в которых жидкость содержится;
• цилиндров.

Настройка фар с помощью гидрокорректора осуществляется водителем с помощью колеса корректора, находящегося на торпеде. Поворотом колеса можно поднять или опустить фонарь.

Колесо корректора в салоне

Особенности ремонта своими руками

Калибровку корректора можно выполнить самостоятельно по инструкции, которая к нему прилагается.

Перед тем, как менять устройство, следует выяснить причину неисправности и попытаться восстановить работоспособность гидрокорректора. Для этого необходимо сначала осмотреть все трубочки и резинки, недопустимы никакие дефекты. Если течи нет, осматриваются цилиндры и проверяется ход штока. Если принятые меры не привели устройство в рабочее состояние, то возможно, что неисправен главный блок, нужно менять гидрокорректор.

Гидрокорректор фар ВАЗ 2114

Монтаж и доработка

Для установки нового корректора следует выполнить следующие действия:

• ослабив хомуты, снимаем их с патрубков с рабочей жидкостью;
• в салоне демонтируем ручку на основном цилиндре;
• открутив крепежные болты, снимаем основной цилиндр;
• на последнем этапе снимаем все рабочие цилиндры и достаем их через салон.

Доработка и ремонт гидрокорректора фар заключается в проверке положения регулировочного болта. Его нужно выставить так, чтобы регулировка света осуществлялась с минимальными усилиями.

Инструкция по замене корректора

Многие водители хотят сделать свой автомобиль тюнингованным. Тюнинговать автомобиль можно ангельскими глазками, ресничками на фары. Тюнингом фар является модернизация корректора. Для этого меняют штатный гидрокорректор фар на электрический корректор. Сняв фару на ВАЗ, меняют лампочки. Выполнив на автомобиле ВАЗ 2114 тюнинг, замену стекла фары, следует отрегулировать оптику.

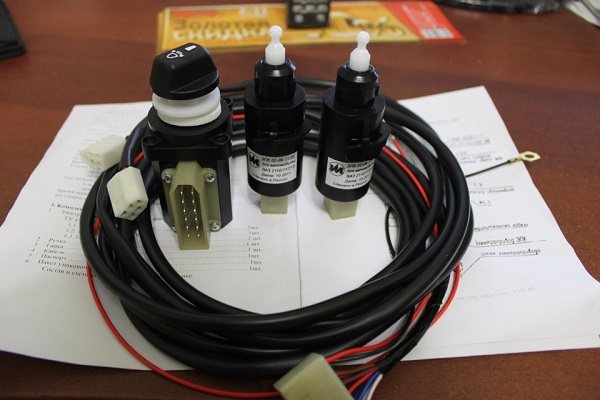

Набор для установки электрокорректора

Замена гидрокорректора фар ваз 2114 состоит из следующих действий:

1. Отключается питание авто путем отсоединения отрицательной клеммы с АКБ.
2. Далее откручивается основной цилиндр, а затем снимается устройство вместе с рычагом.
3. Меняется уплотнительное кольцо.
4. На штатное место прикручивается электрический корректор.
5. Далее отрицательный провод подключается к кузову авто, а положительный крепится к выводу «20» на колодке кабелей.
6. Затем проводка проводится к моторчикам фар.

Таким образом, зная, как снять фару, чтобы заменить оптику, а также, как регулировать свет на ВАЗ 2114 своими руками, можно добиться идеального освещения дороги. Настроенный правильно свет не будет слепить водителей на встречном транспорте.

Пошаговая инструкция

Регулировка фар ВАЗ 2114 или 2115 своими руками — процедура несложная. При правильной подготовке автомобиля можно добиться оптимальных результатов, которые не будут отличаться от корректировки на оптическом станке.

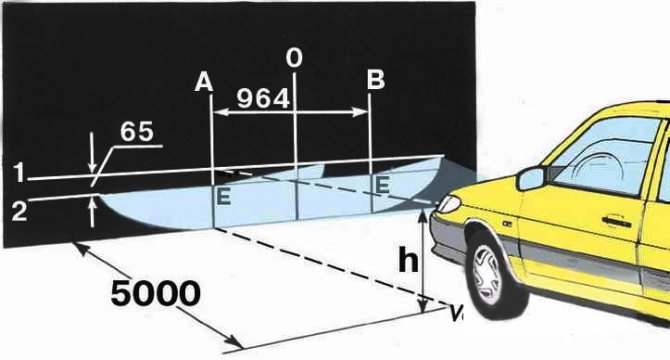

Перед настройкой света фар рисуется вспомогательная схема. Для этого нужно:

1. Установить ВАЗ 2114 на расстоянии в 5 метров от стены. Замер производится строго от стекла фары.
2. Рулеткой замеряется высота лампы относительно асфальта.
3. Значение отмечается на стене горизонтальной линией.
4. Вертикальной полосой маркируется центр автомобиля.
5. От горизонтальной отметки делается отступ вниз на 65 мм и делается отметка, на которой должна находиться светотеневая полоса.
6. Для выявления центра луча используются места перехода в галки.
7. Центры галок отмечаются на стене вертикальными линиями, расстояние между которыми должно быть 964 мм.

Схематический набросок рекомендуется производителем в качестве наиболее точного метода регулировки оптики.

Регулировка фар:

1. Заглушить двигатель автомобиля.
2. Включить ближний свет.
3. Выставить рычаг гидрокорректора фар в положение 0.
4. Открыть капот.
5. Одну фару закрываем картоном или плотной тряпкой. Это улучшает видимость границы луча.
6. С помощью встроенных винтов скорректировать направление света сначала на одной фаре, затем на другой.
7. Покачать автомобиль и проверить правильность настройки еще раз.

При выполнении работ автомобиль должен быть без пассажиров. На водительское место можно положить груз весом в 50-70 килограммов, но это не обязательно. Установка на ручник часто меняет положение кузова относительно дорожного полотна, поэтому следует пользоваться подпоркой для колеса или обычной палкой.

Корректируя каждую фару отдельно, можно добиться максимально точного результата положения луча. Настроенная правильно оптика ВАЗ не слепит встречных участников движения и качественно освещает дорожное полотно.

Регулировка элементами фары

Настройка фар на ВАЗ 2114 производится с помощью встроенной системы изменения углов рефлектора. Винты, регулирующие расположение светового пучка, находятся на тыльной части оптики в верхних углах.

Чтобы поднять луч, нужно повернуть регулятор, расположенный ближе к указателю поворотов. Для корректировки фары в вертикальном положении нужно использовать рычаг, который размещен ниже и находится рядом с решеткой радиатора.

Фары на Ваз 2108, 2109, 21099 их характеристики и установка

Что такое автомобильная оптика? Это световые приборы машины, фары. В фары на ВАЗ 21099 устанавливаются несколько видов ламп:
• Простые, обычные (редко встречаются, но на старых машинах еще можно увидеть).

• Галогенки (ставят на фары ближнего и дальнего света, не стряхиваются, надежные).

• Светодиоды (служат долго, нет нити накаливания, популярны и долговечны).

• Ксеноновые фары. Дорогие, но надежные. Существует запрет на них использование ПДД.

Общие характеристики

Фары на автомобиле нужны для того, чтобы освещать дорогу, для безопасности движения в ночное время суток, сумерки и в условиях ограниченной видимости. На дорогах для любого авто большое значение имеет качество освещенности. К факторам освещенности относится следующее:

• наклон луча фары, его угол;

• качество самой фары;

Самым главным критерием хорошей освещенности является регулировка, правильность установки, использования светового прибора. Различаются фары:

По правилам дорожного движения разрешается на автомобиле самостоятельно устанавливать ПТФ, если таковые отсутствуют. ПТФ помогают водителю видеть качественнее в условиях недостаточной видимости (дождь, снег, туман). Для того чтобы ПТФ выполняли свою функцию, нужно чтобы они были расположены ниже основного ближнего (дальнего) света.

Регулировка фар Ваз 21099

Фары на ВАЗ нужно регулировать, для более точного пучка света. Для этого автомашину поставить на ровную поверхность в горизонте. Для поднятия качества проводимого процесса, перед регулировкой фар нужно заправить машину до полного бака, в багажник положить набор автомобилиста, поставить на свое место запасное колесо, подкачать шины до нужного размера.

• Перед горизонтальной поверхностью, не ближе 5 метров, остановить автомашину.

• Груз, примерно до 75 килограммов положить на кресло водителя.

• Выполнить на стене схематическое изображение.

• Отмерить, указать расстояние от пола до центра фар.

• включить ближний свет фар.

• Одну из фар закрыть тканью, вторую можно регулировать по пятну света.

• При возникновении несоответствия пятен света авто с рисунком, фары регулируются с помощью винтов в горизонте и вертикали для каждой отдельной фары.

Тюнинг фар автомобиля

Многие автолюбители хотят, чтобы их «ласточка» преобразилась, и пытаются усовершенствовать части авто, делая тюнинг ВАЗ 21099 своими руками.

В современном мире автотюнингом занимаются многие. Самым привлекательным является тюнинг фар ВАЗ 21099. После замены фар машина меняется до неузнаваемости. Установка ксеноновых фар — это то чем ограничивают себя водители. Ксенон напоминает дневной свет, продлевает жизнь лампам, уменьшает потребление энергии.

Российские автомагазины и рынки предлагают покупателю множество светотехники разного дизайна и характеристик. Ангельские глазки, линзовые фары со встроенными габаритными огнями — это все немногое, которое часто падает на выбор любителей тюнинга. Специалисты утверждают, что именно ангельские глазки наиболее долговечны, надежны, стабильны при частых сменах электротока. Светодиодные кольца можно встретить как корейского производства, так и китайского. « Ангельские глазки» производства Корея считаются наиболее покупаемыми и качественными.

Любители всякого рода переделок меняют не только передние фары, но и задние фонари на ВАЗ. Приобретая в магазинах и автосалонах альтернативные фонари ВАЗ своим родным, есть риск, что приобретается некачественный товар. Плохая герметичность, низкий по качеству материал самой лампы, возникновение конденсата, тонировка — все это влияет на производительность фонаря. Установленные большей мощности задние фонари тоже имеют отрицательные моменты в использовании: перегрев ламп большой мощности, оплавленный материал, неприглядный вид.

Тюнинг фар ВАЗ 21099 и фонарей поможет выделить автомобиль из огромного количества машин, изменить внешний вид его, вызвать восхитительные взгляды окружающих.

Задние фонари ВАЗ можно своими руками изменить и создать красивый дизайн автомобилю. Лишние места фонарей закрасить, оставить только круги. Можно использовать специальные накладки, но они не всегда соответствуют и совмещаются с лампами фонарей. Тюнинг делают, используя некоторые инструменты: скотч, нож, баллончик с краской. Можно приступать к работе ваз 21099 своими руками.

Порядок проведения тюнинга фар

1. Фонари ваз снимаются, очищаются от грязи, моются и отодвигаются в сторону.

2. Один отсек фонаря проклеить скотчем по всей ширине. Круг накладывается на отсеки, прорисовывается. Лишние края сдираются, остается только круг, заклеенный скотчем.

3. Сигнал поворотника может быть любой формы, на выбор водителя.

4. На просушенные края поворотника наносится черная краска в несколько слоев, для того, чтобы не просвечивался основной цвет.

5. После просыхания нанести основной слой несколько раз.

6. После просыхания скотч снимается.

Тюнинг позволяет водителю автомобиля выделиться и приносит определенную помощь:

• Фары и задние фонари на ваз подвергаются тюнингу и тем самым предохраняют машину от попадания в ДТП.

Хороший свет — это важная деталь в безопасности движения автомашины ВАЗ, особенно в сумерках и ночное время суток. Хорошо сделанный тюнинг на фары на ВАЗ 2108, 2109, 21099 ангельские глазки и задние фонари на ваз, поможет снять напряжение с глаз водителя, обеспечит уверенность на дорогах.

Ангельские глазки — это специальные светящиеся кольца для фары на ВАЗ. У ваз 21099 ангельские глазки хорошо просматриваются в дневное время, в хорошую погоду и могут выполнять роль фар дневного света. Водитель, который знает размеры фары своего автомобиля, без проблем выберет ангельские глазки для 21099 тюнинг. Самое главное при выборе фары на ваз 21099 ангельские — это чтобы трубка не смогла закрыть собой пучок света и строго лежала на выступах рефлектора.

Недостаточная видимость, а это осадки, туман, ливень — все, что связано с изменением в климате. Такая езда всегда с родни экстремальной. Считается очень опасной и требует повышенного внимания. Пользоваться ближним или дальним светом без противотуманных фар можно, но все — таки в совокупности, образующийся световой пучок принесет пользу при движении автомобиля. ПТФ располагаются очень близко к дорожному покрытию, тем самым помогает пробить толстый слой тумана и обеспечить достаточную для движения видимость в данных условиях. Противотуманные фары устанавливаются на автомашины и являются одним из самых популярных тюнингов для водителей. Покупая набор для самостоятельной установки ПТФ, обратить внимание на каталог, который обязательно будет иметь инструкцию к применению и схему сборки и установки фар.

Установка и подключение ПТФ

Для установки и подключения нужно приобрести 4-тактное реле, 2 метра провода, изоленту, дрель, разъем «мама», кнопка выключателя. Далее все по описанию:

1. Делается отверстие дрелью в подходящее для фар месте, продумать правильность расположения проводов, чтобы они на выходе были рядом, ничего не заслоняли и сильно не были натянуты. Все провода можно спрятать под передним бампером.

2. Разобрать фонари.

3. Установить лампочки, часть закрепить на корпусе автомобиля.

4. Зачистить, обжать крепления и подключить лампочку разъема.

Все те же манипуляции проделываем с правой фарой.

Тюнинг на задние фонари ваз можно делать как по каталогу, так и безо всяких инструкций. Разобрать задние фонари на ваз и вклеить в них самые обычные светодиодные полоски. Можно убрать свои родные стоп — сигнал и задний ход, объединить их с катафотом. В задние фонари на ваз врезать функцию стоп — сигнала, а задний ход рядом с поворотником. Покрасить лаком и сделать окантовку. На задние фонари ваз можно пустить яркую расцветку пленки. Задние фонари очень хороши для тюнинга ВАЗ 21099, что нельзя сказать про передние фары.

Настройка противотуманных фонарей

Регулировка противотуманных фар включает несколько этапов:

• подготовка автомобиля;
• составление схемы;
• корректировка.

Подготовительные шаги ничем не отличаются от действий, выполняемых перед корректировкой основных фар. Противотуманки должны быть чистыми, колеса накачанными, а багажник — пустым.

Настраивая противотуманки, следует использовать специальную схему, которая составляется самостоятельно. Для этого требуется:

1. Поставить машину на расстоянии в 5-10 метров от стены.
2. Замерить высоту центра фары и отметить линией на схеме.
3. Перенести на стенку отметки центра машины и противотуманок.
4. Прочертить линию на 10-12 сантиметров ниже отметки высоты противотуманок.

Для корректировки оптики нужно проворачивать винт, пока луч не выйдет на уровень, отмеченный на плане. Если не регулируется фара, следует очистить шляпку болта и осмотреть ее на предмет закисания. Для смазки деталей можно воспользоваться аэрозолем WD-40. Если болт крутится, а рефлектор стоит на месте, потребуется демонтаж противотуманки и проверка целостности механизма.

Как правильно настроить фары

Вам предстоит сделать так, чтобы даже во время дождя или тумана свет фар оставался четким и не создавал завесу. Это позволит с большим комфортом пользоваться автомобилем и не мешать другим участникам движения.

Правильная работа фар на ВАЗ-2109 достигается следующим образом:

1. Сядьте на водительское кресло и установите ручку гидрокорректора фар в положение «водитель и пассажир». Она находится сразу же за рулевым колесом слева.
2. Включите ближний свет. Возьмите непрозрачную материю или плотный картон и занавесьте одну сторону.
3. Откройте капот. Найдите защитный корпус передней фары. Слева и справа от него находятся регулировочные винты. От того, где и какой винт вы повернете, изменится направление света. Обратите внимание, что ниже располагаются винты для противотуманных светильников. В режиме ближнего освещения верхняя граница световых пятен должна достигать нижней горизонтальной линии. Наклонное и горизонтальное пересечение световых пятен должно совпадать с точкой, соответствующей центру ламп.
4. Повторите эту процедуру для второй фары. Посмотрите на их совместную работу, пучки световых лучей должны идти параллельно друг другу, а граница пятен – не находиться на разных уровнях.

Для регулировки противотуманных фар необходимо сделать на щите дополнительную разметку. Для этого определите местонахождение центров светильников, используемых в тумане, и проведите через них горизонтальные и вертикальные линии. От горизонтальной линии, проходящей через центральные точки, отложите 10 сантиметров и проведите параллельную прямую.

Регулировка противотуманного освещения проводится по тем же принципам, что и для обычной ближней подсветки. Граница световых пятен их должны достигать самой нижней линии. Также важно соблюдать и соответствие центров.

Проведенная в домашних условиях настройка света фар не является точной, поэтому ее стоит использовать лишь как временную меру. Постарайтесь найти время, чтобы обратиться в пункт технического обслуживания, оборудованный специальным стендом для регулировки оптики. Только регулировка, произведенная специалистом может быть точна, ведь при создании схемы вы могли неправильно разместить линии.

Виды фонарей на ВАЗ 2114

Регулировать фары на ВАЗ собственными руками очень просто. Конструкция позволяет совершать корректировку без снятия дополнительных пластиковых элементов и аккумулятора.

В ВАЗ 2114 используются следующие типы световых источников:

• противотуманный;
• ближний;
• дальний.

Настройка ближнего и дальнего света осуществляется с помощью двух встроенных винтов, находящихся в корпусе основной оптики.

Для корректировки противотуманок не требуется демонтировать бампер. Отвертка помещается в специальное отверстие, в котором находится болт.

Когда необходима регулировка света фар

Выполнение этого вида техобслуживания требуется в нескольких случаях:

• если меняли лампы в фарах (одну, обе, раздельная оптика или нет – значения не имеет);
• если меняли сами фары;
• световой пучок смещён вправо/влево;
• свет одной фары сильнее, чем другой, или одна из фар не работает;
• водитель испытывает дискомфорт при управлении машиной из-за освещения, фары светят слабо;
• при поездках в темноте водители встречного транспорта обязательно просигналят, если их будет слепить свет фар (мигают дальним светом);
• если меняют или ремонтируют фары противотуманные, их тоже нужно настраивать;
• если выполнялась замена подвески или ремонт (смена жёсткости подвески приведёт к изменению положения корпуса);
• то же касается установки новых дисков с другими диаметрами, резины;
• готовясь провести регламентное техобслуживание, проверку и настройку освещения тоже желательно провести;
• также желательно проверить и отрегулировать свет фар перед дальней поездкой.

Не всегда проблемы с освещением требуют именно настройки света фар.

Причиной неприятностей может быть:

• пыль, грязь, любые загрязнения рассеивателя, в результате чего стекло теряет прозрачность, не пропускает свет, так что, прежде всего надо вымыть фары;
• стекло рассеивателя помутнело – микротрещины, царапины, любые механические или химические повреждения, тут необходимо менять фару;
• влага внутри фары, как следствие её разгерметизации, тоже требует замены осветителя;
• проблемы с проводкой, генератором/аккумулятором – прежде, чем настраивать свет фар, провести проверку, есть ли эти неисправности, устранить их.

Плохо отрегулированное освещение – ближнее, дальнее, противотуманный свет опасны не только для водителя, но и для всех участников движения. То же можно сказать о неработающих габаритных, аварийных, поворотных сигналах.

Настройку света фар можно выполнить самостоятельно, в 4 этапа:

1. на стене делается чертёж, все отметки габаритов авто, а также
2. положения ламп;
3. регулируется ближний и
4. дальний свет.

Прежде чем проводить настройку фар ВАЗ 2109, понадобится несложная подготовка самой машины.

Как определить неполадки в оптике

Необходимость корректировки света потребуется в следующих случаях:

• лампы сильно светят вверх или вниз;
• смещен луч в одну из сторон;
• неравномерная яркость фар при осмотре автомобиля;
• недостаточная сила света, не видна четкая галка;
• не работает одна из фар.

Настроенная оптика ВАЗ 2114 или модели 2115 отлично справляется с любыми погодными условиями. Для определения недостатков следует проводить визуальный осмотр работоспособности ламп раз в неделю, а корректировку проводить не реже 1 раза в сезон.

Учитывая то, что автомобиль часто эксплуатируется в ночное время, необходимо знать, как регулировать фары на ВАЗ 2110. Такая процедура часто проводится на СТО. Однако не всегда есть возможность воспользоваться услугами станции. Поэтому процесс настройки фар необходимо освоить своими руками.

Как самостоятельно отрегулировать фары в ВАЗ 21099?

Правильно настроенные фары Вашего автомобиля не только создают возможность передвижения в ночное время, но и не мешают другим участникам движения. Слишком «задранные» вверх световые пучки способны здорово достать даже попутчиков, ослепляя их через зеркала заднего вида.
Как правило, за регулировку фар на ВАЗ 21099 владелец берётся, когда осветительные приборы не справляются со своей задачей и плохо освещают дорогу. Но не во всех случаях причиной того, что фары ВАЗ 21099 плохо светят, становится их неправильная настройка.

Правильный выбор фар для ваз 2110

В автомобиле ВАЗ устанавливаются 2 вида фар:

1. «Киржач», которые относятся к отечественному производству. Линзы испускают пучок света. С одной стороны, регулировка фар ВАЗ 2110 должна проходить без проблем, Но, проходя через внешний рассеиватель, свет искажается. Распылению света еще способствуют плохие погодные условия.
2. «Бош» — импортный производитель. За счет высокого качества комплектующих деталей пучок света характеризуется четкой направленностью.

Оба вида имеют разные конструкции. Однако регулировка фар бош ваз 2110 ничем не отличается от отечественного аналога.

Правила регулировки фар

Часто регулировка фар ВАЗ 2110 проходит без снятия таких приборов с машины. На станции автообслуживания, регулировка фар ВАЗ 2110 проводится с применением стендов, на которых присутствует разметка, нанесенная под индивидуальную модель автомобиля. В домашних условиях настройка фар ВАЗ 2110 требует наличия самодельного шаблона. Изготавливается он из листов фанеры. Если есть возможность, разметка наносится непосредственно на стене. Изменение положения приборов происходит при помощи 2 регуляторов. Один из них отвечает за изменение положения фар по горизонтали, а другой по вертикали.

На автомобиле ваз 2110 регулировка фар необходима для того, чтобы поток света от неправильно отрегулированных приборов не ослеплял водителей встречных машин. Состоит она из основного этапа и нескольких подготовительных:

• подготовка автомобиля, площадки и стенда;
• осмотр регулируемых элементов;
• процесс регулировки.

Подготовка автомобиля, площадки и стенда

Понимая как регулировать фары на ВАЗ 2110, необходимо еще знать о правилах проведения подготовительных работ:

1. Проводится проверка надежности работы корректора.
2. Выбирается ровная площадка, на которую устанавливается автомобиль. Предварительно она проверяется уровнем. Небольшие уклоны дадут сильную погрешность при проведении работ. Хорошим вариантом будет площадка, расположенная перед гаражными воротами.
3. Зная, как отрегулировать свет фар на ВАЗ 2110, чтобы работы были выполнены верно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на водительское сиденье посадить человека, равного весу водителя.
4. Провести разметку на шаблоне или стене. Для этого на нем проводится вертикальная линия, соответствующая проекции оси автомобиля. Отступая в стороны, наносится еще 2 таких линии, которые соответствуют центрам фар машины. Расстояние между ними составляет 1108 мм. Проводится горизонтальная линия, по высоте центра фар. Отступая от нее вниз 75 мм, чертится еще одна горизонталь.

Геометрические показатели расположения светотеневой границы пучка ближнего света фар на матовом экране в зависимости от высоты установки фар и расстояния до экрана.

Расстояние от оптичес­кого центра фары до плоскости рабочей площадки н, мм	Номинальный угол наклона светового пучка фары в вертикальной плоскости	Расстояние R от проекции опти­ческого центра до светотеневой границы фары на экране, удаленном на 10 м, мм
угл. мин	процентов
До 600	34	1.00	100
От 600 до 700	45	1.30	130
От 700 до 800	52	1.50	150
От 800 до 900	60	1.76	176
От 900 до 1000	69	2.00	200
От 1000 до 1200	75	2.20	220
От 1200 до 1500	100	2.90	290

Сила света фар в режиме «ближний свет»

Тип фары	Сила света в направлении опти­ческой оси фары, кд, не более	Сила света в направлении 52 вниз от левой части световой границы, кд. не менее
C:CR	800	1600*
НС; HCR; DC; DCR	950	2200*

* В случае несоответствия параметров, полученных при неработающем двигателе, проводят измерение при работающем двигателе.

Осмотр фар

Перед тем как отрегулировать фары на ВАЗ 2110 своими руками, проводится работа со световыми приборами:

1. При помощи моющего средства смывается вся грязь со стекла.
2. Визуально ведется осмотр фары. Если на нем заметны царапины, то они устраняются полировкой. Лучше такую работу проводить в сервисном центре.
3. Также проверяются линзы и отражатели. При наличии на них трещин, они подлежат замене.
4. Если лампы эксплуатировались длительное время, то меняются на новые элементы. При установке источников света не следует брать лампы повышенной мощности. Это сопровождается излишним нагревом узла, что привод к его поломке.

Процесс регулировки своими руками

В Инструкции представлен пошаговой процесс как отрегулировать фары на ВАЗ 2110 своими руками:

1. Чтобы провести правильную регулировку фар ВАЗ 2110 своими руками, расстояние от стенда до места расположения автомобиля должно составлять 5 м. Автомобиль располагается под прямым углом к разметке.
2. Вместо водителя, на переднее сиденье, укладывается груз, весом, в районе 75 кг. Также на это место может сесть помощник шофера, если он имеет тот же вес.
3. Для правильной регулировки света фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Делается это при помощи качения автомобиля за крыло.
4. Открывается капот. Правая фара прикрывается. Корректор устанавливается в положение 1.
5. Перед тем как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светит вверх, то его нужно опустить, путем вращения винта до попадания пучка света на вторую горизонтальную линию. Когда пучок сильно опущен, он наоборот требует подъема.
6. Такая же манипуляция проводится с правой фарой.

Расположение регулировочных винтов и секций на левой блок-фаре: 1 — винт регулировки пучка света в вертикальной плоскости; 2 — винт регулировки пучка света в горизонтальной плоскости; 3 — крышка секции дальнего света блок-фар; 4 — крышка секции ближнего света блок-фар.

Примечание. На правой блок-фаре все элементы расположены симметрично.

Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:

1. Автомобиль также устанавливается от стенда на расстоянии 5 м.
2. Теперь регулятор фиксируется в положение 4.
3. Регулировка проводится по тому же принципу, как и ближнего света. Отличие заключается в том, что направляется пучок на 25 мм ниже верхней горизонтали.

Схема разметки экрана для регулировки света фар на автомобиле

• А — вертикальная линия обозначающая расположение лампы ближнего света левой блок-фары;
• В — вертикальная линия обозначающая расположение лампы ближнего света правой блок — фары;
• С — горизонтальная линия обозначающая расположение ламп ближнего света фар;
• D — линия обозначающая высоту подъема горизонтальной границы пучков света;
• О — осевая линия;
• l — расстояние между лампами ближнего света фар;
• А — расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар.

Виды ламп

Все лампочки, которые можно поставить в ВАЗ 2108, 2109 и 21099, делятся на 2 категории:

• модели головного освещения. Ставятся для передних левой и правой фары для освещения дороги впереди;
• модели дополнительного освещения. Представлены габаритными огнями, стоп-сигналами и другими неосновными источниками света.

Обыкновенные лампочки накаливания, которые используются в ВАЗе 2109, бывают следующих типов:

АКГ 12-60/55 (60/55 Вт). Являются галогенными, снабжены 2 спиралями ближнего и дальнего освещения, имеют цоколь Н4. Обычно горят в передних фарах авто. В продаже есть разновидности с окрашенной колбой (зеленого, синего, желтого цвета), однако при езде с ними в дождливую или туманную погоду такая колба только понизит видимость;

• А 12-21-3 (21 Вт). Одни из самых популярных фар в ВАЗах. Ставятся в стоп-сигналы, поворотники, задние фонари. Для замены есть разные светодиодные аналоги;
• А 12-10 (10 Вт). Используются на габаритах. Их аналогами являются smd-светодиоды;
• А 12-4-1 (4 Вт). Применяются в левой и правой блок-фаре, на габаритах, а также для подсветки вещевого отделения в салоне;
• АС 12-5-1 (5 Вт). Такая модель часто горит в освещении задних номеров автомобиля, а также в салоне;

А 12-5-2 (5 Вт). Модель используется для левого или правого поворотника.

Помимо ламп накаливания, в ВАЗе 2109 широко используются светодиоды в качестве выгодной замены. Светодиодные источники освещения в несколько раз более долговечные, ярче светят (обеспечивая при этом холодное свечение), продаются с различными цоколями.

Поломки, препятствующие регулировке

Часто возникает вопрос, как отрегулировать фары ваз 2110 в случае ее повреждения фары или поломки гидравлического корректора. Последний прибор необходим для того, чтобы при движении, автоматически обеспечивалась регулировка фар. Если автомобиль загружен стационарно, то поток света идет на дорогу. В случае большой загрузки задней части машины, передняя часть поднимается вверх и световой поток начинает бить в небо. В этот момент включается корректор. С его помощью происходит автоматическое опускание фар.

Устранение диффекта фар

Если регулировка фар ваз 2110 не дает ожидаемые результаты осмотр начинается с этих приборов. Их разборка проводится следующим образом:

1. Выворачиваются весь крепеж, и фары вынимаются из гнезда.
2. С них снимаются лампы.
3. Чтобы отделить рассеиватель, используется фен. С его помощью растапливается герметик. Отделение проводится отверткой или другим плоским предметом. Если это фара Бош, то потребуется еще снять скобы, крепящие стекло.
4. Демонтируется отражатель. Он держится на 3 точках.
5. Все детали разобранной фары промываются. Неисправные элементы заменяются новыми. Затем сборка ведется в обратном порядке. В качестве герметика используется силикон.
