Как правильно подобрать автомобильный генератор?

Для нормальной работы авто должно получать стабильное напряжение 14 В. Для того, чтобы поддерживать напряжение на нужном уровне, в каждом генераторе есть регулятор.

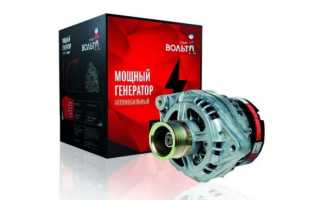

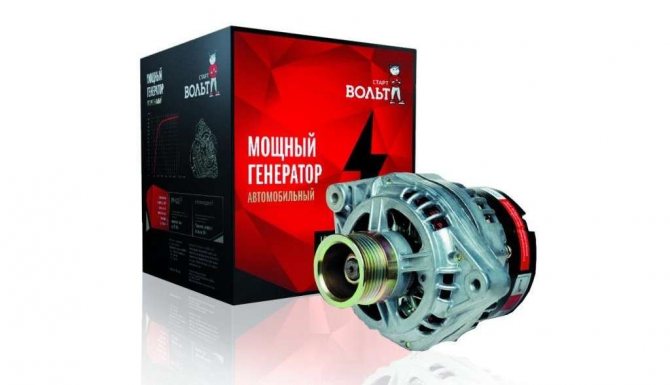

Генератор СтартВОЛЬТ с оригинальной упаковкой

Генератор состоит из следующих основных узлов:

— передняя и задняя крышки; — статорная обмотка; — ротор с обмоткой возбуждения; — диодный мост; — конденсатор; — крышка защитная; — подшипники; — шкив.

Схема генератора в сборе

Как проверить генератор на машине. Основные неисправности. Просто о сложном

Как проверить генератор мультиметром не снимая с автомобиля ВАЗ и иномарки

Генератор

Проверка диодного моста генератора

Чтобы проверить состояние диодного моста генератора необходимо перевести мультиметр в режим измерения переменного тока. Подключите один измерительный щуп диагностического прибора к выходу «В+» («30»), а второй на массу. Напряжение при таком подключении щупов должно быть не более 0,5 Вольт. Если напряжение больше, вероятно произошло короткое замыкание диодов. Также можно проверить диоды на пробой. Для этого отключается аккумулятор от генератора и также отключается провод, который подходит к клемме «В+» («30»). Далее мультиметр подключается между отключенным проводом генератора и «В+» («30»), после чего снимаются показания. Если ток разряда мультиметр показывает более 0,5 мА, велика вероятность пробоя диодов.

Как проверить исправность генератора?

Если есть сомнения, можно поехать в автосервис и провести диагностику. Проще и быстрее купить мультиметр и сделать диагностику самостоятельно. Переведите мультиметр в режим замера напряжения и постоянном токе и коснитесь клемм проводов АКБ. Нормальные показатели напряжения находятся в диапазоне от 13,8 до 14,8 В. Если цифра меньше нижней границы, то с генератором могут быть проблемы.

на холостых оборотах; с обогревом сидений и стекол; с включенным кондиционером; при увеличении количество оборотов двигателя. Полностью исправный генератор должен выдавать одинаковые показатели тока вне зависимости от условий.

Замеры напряжения на клеммах АКБ

От чего зависит срок годности АКБ?

Каждый производитель после изготовления батареи устанавливает гарантийный срок ее эксплуатации.

Кроме этого параметра, существует и фактический период, зависящий от многих факторов — своевременности обслуживания, соблюдения правил эксплуатации, состояния электропроводки и прочих моментов.

Из-за того, что условия обслуживания АКБ отличаются, различается и срок годности изделия.

У автовладельцев, которые эксплуатируют машину только в теплое время года, аккумулятор живет дольше всего. Другое дело, когда автомобиль нужен круглый год, вне зависимости от температуры на улице.

В такой ситуации срок годности АКБ снижается. Это вызвано и тем, что во втором случае водитель может накатать больший километраж.

Также на ресурс аккумулятора влияет:

• Исправность и правильность работы генератора и регулятора напряжения.
• Подключение к электропроводке автомобиля дополнительного оборудования, имеющего большой номинальный ток.
• Режим эксплуатации. Меньше всего «живут» аккумуляторные батареи на такси, которые прохаживают большой километраж в течение года. Кроме того, такие автомобили работают в режиме частого пуска двигателя, что создает нагрузку на АКБ и генератор. При активном применении транспортного средства срок службы источника питания не превышает 1,5 лет.

На что обратить внимание при выборе?

Есть ряд деталей, на которые нужно обращать внимание перед покупкой генератора. В первую очередь смотрите на упаковку:

Проверяйте комплектность товара до его покупки. В коробке должны быть:

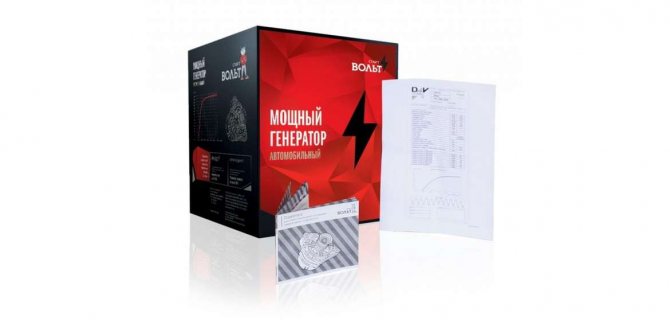

Упаковка генератора «СтартВОЛЬТ» с документами

Достаньте генератор из коробки и проведите визуальный осмотр:

Преимущества генераторов «СтартВОЛЬТ»:

Ознакомиться со всем ассортиментом генераторов и другой автоэлектрики от «СтартВОЛЬТ» вы можете здесь.

Источник

Правила безопасности при проверке генератора

Перед тем как приступать к проверке автомобильного генератора, следует ознакомиться с основными правилами безопасности, которые позволят сохранить здоровье диагносту и не вывести из строя агрегат. Базовые правила безопасной проверки и ремонта генератора следующие:

• Запрещено проверять вентили генератора напряжением выше 12 Вольт;
• Недопустима проверка генератора методом короткого замыкания, который также называют «на искру»;
• Если при ремонте генератора требуется провести замену проводов в проводке, необходимо чтобы они были такого же сечения и такой же длины, что и провода установленные ранее;
• Перед диагностикой следует проверить натяжение ремня генератора;
• Нельзя отключать потребители от генератора, если проверяется его работа. Запрещена работа генератора с отключенным аккумулятором;
• Запрещено соединять клемму «В+» и «D+». На некоторых генераторах эти клеммы обозначаются номерами «30» и «67».

Мощность генератора автомобиля. Как ее узнать (определить) и от чего она зависит

Мощностью генератора автомобиля интересуется очень много автомобилистов. Ведь сейчас очень много электрических устройств (например — инверторы), которые могут сделать из вашего авто, практически электростанцию для загородного дома. Многие цепляют нагрузку в 1000 – 1500 и даже 2000 Вт! Много это или мало? Может ли работающий автомобиль выдать такое? Одни пишут что – НЕТ! Другие что – ДА! Но зачастую в головах у них «каша», часто встречаю на форумах такие высказывания мощность не больше 300 – 600 Вт. Откуда берутся эти цифры, видно с «потолка». Давайте же правильно определим мощность, а также узнаем, от чего она зависит …

СОДЕРЖАНИЕ СТАТЬИ

В этой статье я представлю вам приблизительную мощность вашего автомобильного генератора, это физика 7 класс. Будем учитывать, что у нас постоянный, а не переменный ток.

Подключение энергоемких устройств

А теперь про подключение мощных инверторов. РЕБЯТ стоит включить голову и подумать, а не спалит ли такой девайс вашу бортовую сеть автомобиля?

Вот смотрите — мощность этих инверторов начинается от 300 заканчивается 1500 Ваттами. А в нашем примере пиковая мощность генерируемая автомобилем всего 1380Вт, а на холостом ходу всего около 1000Вт. Если дать 1500Вт он банально не выдержит такой нагрузки!

Ведь ему нужно еще энергии для поддержания работы двигателя, это банально зажигание и прокачка топлива, смело убирайте еще 400 – 500Вт.

То есть, что способен выдать генератор на холостом ходу, чтобы вы могли этим воспользоваться? Ребят это реально инвертор в 300 – 500Вт, можете подключить телевизор, дрель, и не энергоемкие устройства! А вот нагревать ТЭНАМИ воду или отапливаться вряд ли получится.

Сейчас полезная статья, смотрим

Думаю было полезно, читайте наш АВТОБЛОГ подписывайтесь на обновления в YOUTUBE.

(
34 голосов, средний: 4,44 из 5)

Похожие новости

Как проверить генератор на машине, не снимая. Мультиметром и без.

Обгонная муфта генератора. Что это такое и для чего нужна. Важны.

Источник

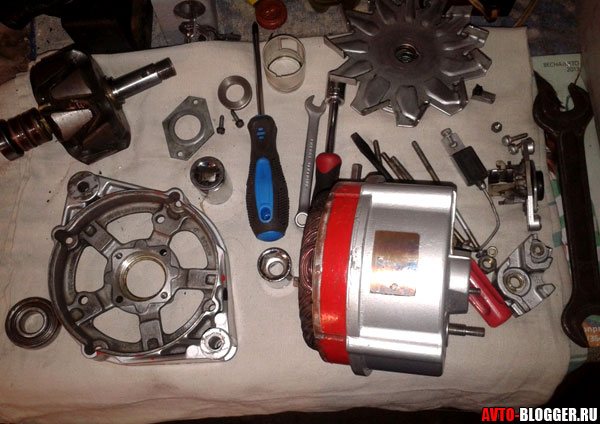

Про строение генератора

Любой генерирующее устройство примерно состоит из одинаковых частей, есть утрировать это – ротор, статор, шкив, корпус, и электрическая составляющая (электрические щетки, реле-регулятор напряжения). Ротор соединен с коленчатым валом двигателя ременной передачей. Если вращается коленчатый вал, то вращается и ротор, тем самым вырабатывая электрический ток.

Стоит отметить, что даже большие генераторы на гидроэлектростанциях, работают по одинаковому принципу. Однако там ротор раскручивается набегающим потоком воды. НО суть одинаковая.

Собственно напряжение в автомобиле зачастую составляет 13 – 14 Вольт, что достаточно для подзарядки автомобильного аккумулятора.

Проверка силы тока отдачи генератора

Для данной проверки генератора потребуется мультиметр, оснащенный специальным зондом для измерения силы тока, протекающей в проводе. Данный зонд выглядит как зажим, который охватывает провод, и чаще всего он поставляет в комплекте с диагностическим устройством. Чтобы проверить силу тока отдачи генератора необходимо:

1. Накинуть зажим на провод, который подходит к контакту «В+» («30») генератора;
2. Далее запустить двигатель и установить высокие обороты;
3. После этого по одному необходимо включать электрические потребители на автомобиле – магнитолу, кондиционер, обогрев руля и другие. При включении каждого потребителя следует записывать показания с мультиметра;
4. Далее необходимо замерить силу тока отдачи при включении всех потребителей вместе (которые включались в предыдущем тесте).

Когда все замеры будут получены, необходимо сравнить суммарный показатель поочередного включения потребителей и показатель мгновенного включения всех потребителей. Недопустимым считается, если показатель при мгновенном включении всех потребителей на 5 или более Ампер меньше, чем сумма при поочередном включении.

Питание бортовой сети

После пуска практически все бортовые приборы питаются именно от генерирующего элемента, он несет на себе основную нагрузку. Подзаряжает аккумулятор, восполняет его потраченную энергию на пуск, а также дает энергию для освещения, системы зажигания, подачи топлива, развлекательный комплекс (аудио, видео), всевозможные подогревы (сидений, стекол, зеркал).

Стоит отметить, что если генерирующее устройство не справляется, то часть энергии ему может дать АКБ, это происходит в моменты максимальной нагрузки, например — ночью в мороз, когда включены многие электрические приборы. Если какой-то источник отключается, и энергии только одного генератора становится достаточно, то он автоматически подзаряжает АКБ. Так цикл повторяется.

Как понять, что генератор пора ремонтировать или менять?

Если автомобиль не заводится — это крайняя стадия неисправности генератора, а первые “звоночки” были еще раньше. Среди явных признаков неисправностей отмечают:

индикация лампа ошибки АКБ; снизилась яркость галогенных фар; снизилась яркость приборной панели при низких оборотах двигателя; на приборной панели горят сразу несколько ламп, сообщающих об ошибках.

Если автомобиль не заводится, а из-под капота раздаются щелчки втягивающего реле, не спешите менять генератор — вполне возможно, что из строя вышел сам аккумулятор.

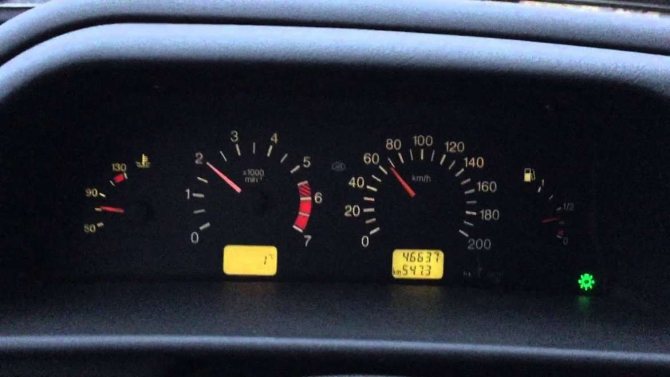

Яркость подсветки приборной панели

Мощность генератора

Ребят вопрос то элементарный, достаточно вспомнить школьную формулу: P = I * U (мощность = сила тока умножить на напряжение).

Теперь вспоминаем напряжение в бортовой сети автомобиля, зачастую оно равняется 13,8 – 14,2В.

Также не трудно найти марку своего генератора, и узнать его характеристики, а именно силу тока которую он может выдавать. Зачастую на современных машинах, она колеблется от 80 до 140 Ампер.

Для примера возьмем среднюю величину в 100Ампер.

Тогда получается 13,8В Х 100А = 1380Ватт или 1,38 Квт, это и будет являться мощностью вашего генератора.

Этот показатель является пиковым для вашего автомобиля!

Однако стоит помнить еще об одном — об оборотах двигателя. Генератор вырабатывает свою пиковую мощность только при определенных оборотах шкива (который связан с двигателем).

«Пиковое значение» (в нашем случае в 1,38КВт) зачастую проявляется только от 2500 оборотов и выше. НА ХОЛОСТЫХ ОБОРОТАХ мощность куда ниже. Так на 800 – 1000 оборотах она будет примерно 75% от максимальной. Если ее определить в нашем случае, то 1380 Х 75% = 1035Ватт.

Запомните, для определения электрической мощности вашего генератора, нужно помнить про напряжение (оно почти на всех машинах около 13,8В) и про силу тока вашего генератора (колеблется от 80 до 140Ампер при определенных оборотах двигателя).

Все эти характеристики указывает производитель чуть ли не в инструкции к автомобилю.

Напряжение генератора под нагрузкой

Чтобы убедиться в работоспособности источника питания, рекомендуется выполнить проверку под нагрузкой.

Для начала вспомним, что напряжение бывает трех видов:

• Номинальным — указывается в инструкции по эксплуатации. Оно составляет 12 Вольт. Этот показатель далек от реального значения U.
• Фактическим. Здесь речь идет о параметре напряжения после установки, подключения и начала пользования АКБ автомобиля. В среднем этот параметр 12.6-13,2 В (об этом упоминалось выше).
• Под нагрузкой. Здесь параметр напряжения, которое выдается генератором, может меняться.

Наличие нагрузки позволяет убедиться в исправности аккумулятора и генератора.

С виду исправная батарея, имеющая на выходе 12 В, может существенно «подсаживаться» после включения потребителей. В процессе проверки применяется дополнительное устройство — нагрузочная вилка, позволяющая обеспечить повышенную нагрузку на АКБ.

Если емкость вашего аккумулятора составляет 60 мА*ч, величина нагрузки должна быть равна 120 А. Продолжительность подключения — 3-5 секунд.

Об исправности источника питания можно говорить, если напряжение не опускается ниже 9 Вольт. Если же параметр снизился до 5-6 В, это свидетельствует о полном разряде АКБ. После проверки под нагрузкой напряжение должно вернуться до уровня 12,2-12,4 В.

При обнаружении сильной просадки необходимо проверить АКБ, а после еще раз повторить эксперимент с вилкой. При отсутствии просадки можно говорить об исправности батареи.

Для проверки генератора можно поступить следующим образом — завести машину, включить максимум потребителей, после чего выполнить измерение. Напряжение должно быть 13,5-14 В.

Если оно ниже, это свидетельствует о выходе из строя генератора. Нижним критичным пределом является 13,0 В.

Если напряжение генератора автомобиля сильно низкое, не торопитесь делать выводы — убедитесь, что контакты на АКБ не окислились. Если это так, протрите их с помощью шкурки.

Расчет мощности генератора на авто

1. Как лучше подобрать генератор по мощности (току) под конкретное бортовое оборудование (мощная аудиоустановка, компьютерная система, светотехника)?

2. Какова связь между емкостью АКБ и необходимой токовой отдачей генератора?

3. Как проверить составляющие элементы генератора и определить неисправный элемент ?

4. Как проанализировать энергетический баланс на автомобиле ?

— габариты и подсветка номеров, приборов и салона 6х5вт+5х2вт= 40вт — фары+противотуманки сзади и спереди 2х65вт+2х45вт+2х21вт= 250вт — вентилятор отопителя на максимальном режиме ток до 18 ампер или 200вт. — вентилятор радиатора кратковременно (2-3 минуты) примерно 250 вт. — обогрев заднего стекла порядка 150 вт. — бензонасос и система управления двигателя порядка 70-100 вт. — магнитола в среднем режиме громкости 100 вт.

14 вольт Х 50 ампер = 700 ватт при КПД=65% (для усилителя это близко к идеалу)

будем иметь полезной мощности около 400 ватт. Конечно, слушать музыку при таком уровне громкости опасно для слуха, но объяснять это бесполезно. Каждый должен наступить на персональные грабли сам! Это оценивают позже, когда на медкомиссии не в состоянии услышать хоть что-то из того, что шепчет «ушник» проверяя слух.

На радиорынке или в магазине радиодеталей они стОят 3-5 рублей, можно использовать импортные 1N54**, где **может быть от 01 и до 12, что характеризует обратное напряжение в сотнях вольт, нам годятся любые, можно отечественные КД226* где *- буква, тоже годятся с любой буквой. Белый поясок на корпусе это анод или если смотреть по схеме это «палка», а вывод без пояска – «стрелка» или катод. При замене не путать полярность!

Рассчитать энергетический баланс бортовой сети автомобиля несложно, практически мы это сделали еще в первом разделе. Итак, мы имеем все паспортные мощности или рабочие токи потребителей, и исходные данные бортовой сети автомобиля 14 вольт напряжение сети, 55-75 А-часов емкость АКБ, и 80 Ампер паспортный ток генератора. Вот, исходя из этих исходных данных и мощности, потребляемой всеми дополнительными устройствами установленными на автомобиле, можно прикинуть, насколько хватит запасённой в АКБ электроэнергии, и справится ли генератор с пополнением энергии для обеспечения нормальной эксплуатации. Мощность генератора составляет 14в Х 80а=1120 вт. Вот столько мы и можем себе позволить, ну, в крайнем случае, 1200-1300 ватт, но в этом случае АКБ утром может подвести. Хорошо иметь представление, насколько нагружен генератор в экономичном режиме (максимально ограничиваем потребление) и при работе без ограничений.

Бензонасос и система управления двигателя = 80-120 ватт; Вентилятор отопителя 1-2-3 = 20-40-70 ватт; Габариты плюс фары 120(200) ватт; Противотуманные фары+ задние 90+40 ватт; Обогрев заднего стекла 150-200 ватт; Стеклоочиститель + омыватель 30-80 ватт; Подогрев сидений 50-70Х1(2) ватт; Вентилятор радиатора 150-200 ватт; Магнитола обычная от 50 до 150 ватт; Усилитель аудио, мощность по паспорту ; Аккумулятор после запуска двигателя до50-70а (700-1000ватт), и менее 3-5а (40-70ватт) в стационарном режиме.

Итого набирается от 1 50 ватт и до 2400 ватт (без усилителя)

Статья написана Шамилем Саубановым (aka denkisan на форуме).

Источник

Как проверять амперы в разных устройствах?

Есть несколько видов проверки.

Машины и планшеты по-разному заряжаются

В зарядном устройстве

Зарядный прибор нужно проверять, если есть необходимость определить причину, по которой он неисправен. Сила тока у каждого определенного прибора отличается. Например, на телефонных и планшетных устройствах она одинаковая, а на автомобильных намного больше.

К сведению. Допустимая норма указана на этикетке изделия или нанесена на корпус, как маркировка.

Принцип действия точно такой же. Отличие заключается в том, что при малых размерах контактов на разъеме сложно выполнить подсоединение щупов.

Клеммы следует правильно подключать

Как измерить амперы мультиметром в зарядном устройстве, если в разъем не входят щупы:

• Внутрь контактов вставляются швейные иглы из стали.
• Для этого используют плоскогубцы, а на руки надевают перчатки.
• К кончикам иглы нужно подсоединить щупы через нагрузку.
• Если это невозможно, то нужно разобрать корпус агрегата. Так можно подключить щупы на вывод ЗУ в том месте, где припаян каждый кончик электрического провода.

Нужно грамотно соблюдать технику безопасности и обращать внимание на рекомендации от производителя. В некоторых изделиях запрещено вскрывать крышку, а другие и вовсе одноразовые, то есть не подлежат ремонту.

С авто необходимо быть осторожным

В аккумуляторе

Проверить литий-ионный аккумулятор на автомобиле можно, выполнив следующее:

• Мультиметр ставится в режим вольтметра, на котором исследуется напряжение.
• Устанавливают диапазон в 0-20В.
• Замерять аккумулятор желательно только при отключении от питания транспортного средства.
• Красный щуп прикладывается на положительное гнездо.
• Черный щуп кладется на отрицательное гнездо через нагрузку.
• Полученные показания нужно зафиксировать.

Плохой аккумулятор на заведет авто Теперь необходимо оценить результат:

• Напряжение = 12,6 вольт. Устройство пригодно для эксплуатации. Нет необходимости выполнять зарядку.
• Напряжение меньше 12 В. Автомобильную батарею нужно поставить на зарядку. Она разрядилась.
• Показания более 15 В. Такой прибор запрещено применять. Это приведет к порче генератора. Необходимо приобретение нового аккумулятора.

К сведению. Чтобы получить точные данные, измерять их нужно спустя 6 часов после отключения от автомобиля.

В ИП большие токи

В блоке питания

Вполне возможно осуществить проверку ампер мультиметром на блоке питания. Процедура выполняется на разрыв и обязательно применяется нагрузка. Принцип действия такой же, как и при работе с другим оборудованием. Нужно лишь отметить, что блок питания имеет высокую мощность. Соответственно, замеры делают максимально оперативно, до того, как нагреются провода щупов.

Вам это будет интересно Особенности обжимных клещей

В качестве примера стоит рассмотреть ситуацию изучения блоков питания кассы, фотоаппарата, сотового телефона и т.д. В данном случае мультиметр нужен для измерения силы тока. Это необходимо для того, чтобы понять, работоспособен ли прибор. В некоторых случаях выдаваемое напряжение — вольтаж не всегда может гарантировать функционирование.

Измерения делают последовательно

Изучение делается в разрыв с нагрузкой:

• Переключатель режима тестера нужно установить в максимальное значение в 10 ампер.
• Измерение блока питания с мощностью более 10 ампер запрещено на обычном мультиметре.
• Далее нужно разорвать цепь. Если нет возможности открыть корпус, перерезается одна жила из питающих проводов.
• Для замыкания один провод соединяется с щупом тестера, а второй подключается к питающей цепи — проводу, идущему с блока питания. Так происходит замыкание цепи на устройстве при помощи мультиметра.
• В качестве энергопотребителя выступает аккумулятор. Он полностью разряжен. Сила тока будет в два раза превышать рабочую.
• Постепенно с увеличением уровня зарядки можно наблюдать снижение силы тока, стремящийся к показателю 0.

Даже если стрелка не двигается с отметки 0, не стоит пугаться. Это не значит, что прибор сломан.

Внимание! Для измерения достаточно пары секунд. Если напряжение 12вольт, а сила тока составляет как минимум 3-5 ампер, то провода могут нагреться до такого состояния, когда произойдет их обугливание. Это может вывести из строя все агрегаты, подключенные к цепи.

Авто может иметь много проблем с электрикой

В автомобиле

Для определения пригодности генератора транспортного средства к эксплуатации, нужно проверить уровень его заряда. Правила применения прибора те же самые, что с аккумулятором. При некорректных данных, необходимо проверить каждую составляющую устройства:

• щетки;
• кольца;
• диодный мост;
• регулятор напряжения;
• статорный прибор;
• ротор.

Работают в перчатках
