Меняем бендикс на ВАЗ-2110 своими руками (+артикулы)

Стартер представляет собой электрический двигатель, который работает от постоянного тока. Сгореть такой узел может по разным причинам. Если стартер не запускает двигатель или при подаче тока на него слышны щелчки, то не стоит покупать новый агрегат, его можно отремонтировать. Часто на ВАЗ-2110 потребуется замена бендикса в узле. Такая работа может быть выполнена своими силами.

стартер причины неисправности часть 1

Как проявляется неисправность бендикса

Замена бендикса стартера

Для чего предназначен бендикс?

Эта деталь относится к составляющей части стартера.

Бендикс изнашивается вследствие значительных нагрузок, испытываемых им при запуске двигателя автомобиля.

Чтобы его поменять, надо полностью демонтировать стартер с авто. Стартер крутит коленвал , в результате чего создается давление в камере сгорания. Если мощности стартера недостаточно, то запуск двигателя не происходит. Потому периодически надо менять стартер на новый или производить его ремонт. Перед проведением мероприятия стоит ознакомиться с инструкцией по безопасности проведения работ на авто.

Как заменить бендикс на стартере 2114 (с редуктором)

РЕМОНТ СТАРТЕРА БЕНДИКСА- ЛЕГКО СВОИМИ РУКАМИ.

Принцип работы бендикса

Работа бендикса основана на инерционном воздействии на зубчатую муфту до момента зацепления с маховиком. Получается, если стартер выключен или работает двигатель автомобиля, муфта бендикса не входит в зацепление с венцом маховика.Также бендикс защищает стартер от повреждений после запуска двигателя.

Работает механизм следующим образом:

• когда водитель поворачивает ключ в замке зажигания, ток от аккумулятора подается на электромотор стартера, якорь вращается;
• за счет наличия винтовых борозд на внутренней стороне муфты и вращательному движению муфта начинает скользить под своим весом по шлицам вплоть до момента зацепления с маховиком;
• за счет воздействия ведущей шестерни ведомая обойма с шестерней также начинает вращаться;
  Если зубья муфты и маховика не совпали, осуществляется небольшой поворот, чтобы получить жесткое зацепление.
• наличие буферной пружины позволяет «смягчить» момент запуска двигателя и предотвратить поломку зубьев в результате удара, возникающего в тот момент, когда шестерни сцепляются;

Важно учитывать, что после запуска двигателя маховик начинает вращаться быстрее, чем до этого была его скорость вращения от стартера. Когда скорость маховика возрастает, муфта закручивается обратно и соскальзывает по шлицам якоря или редуктора (при использовании редукторного бендикса). Так осуществляется выход бендикса из зацепления с маховиком и одновременно реализована защита стартера, не рассчитанного на высокие обороты.

Замена бендикса на ВАЗ-2110

Для проведения работ потребуются такие инструменты, материалы и приспособления:

Бендикс для стартера ВАЗ-2110 с девятью зубьями.

Часто, когда не заводится авто, это путают с разряженным аккумулятором. Потому важно проверить зарядку АКБ. Если это не даст требуемого результата, то стоит смотреть стартер.

Этапы работы

Проводится она так:

• Снять минусовую клемму от аккумулятора. Машину можно при этом поставить на смотровую яму. Это облегчит работу.
• Открутить плюсовой провод от стартера.

Откручиваем крышку стартера.

Сняв старый бендикс, сравниваем его с новым.

Стартер ставится на место и подсоединяется к сети авто. Теперь можно проверить результат сделанной работы.

Полезные советы

При покупке бендикса потребуется иметь при себе старый. Часто на авто могут отличаться некоторые элементы этой запчасти, в частности втулки. Покупать деталь надо только отечественного производства. Артикулы у запчасти могут быть разные, так как авто может иметь другую модификацию. Обычно на ВАЗ-2110 подходит стартер только от производителя. Эти моменты стоит уточнять у менеджера на точке продаж.

Замена бендикса на стартере ВАЗ 2110 своими силами

Стартер является мощным электродвигателем постоянного тока. Он может сгорать по многим причинам, к примеру, из-за длительного удержания ключа в «запуске». Если стартер не крутится или из него слышатся щелчки, не следует сразу покупать новый, можно попытаться его отремонтировать. Часто именно замена бендикса на стартере ваз 2110 помогает все решить. На ваз 2110 замена бендикса стартера может быть проведена своими руками.

Для чего нужен бендикс

Замена бендикса стартера ваз 2110

Бендикс является составляющей частью стартера(см.Ремонт стартера Ваз 2110 – делаем все сами), без которой не запускается двигатель. Если при запуске слышится металлический звук, то в обязательном порядке требуется сменить бендикс, при этом нужно заранее демонтировать стартер.

Примечание! Признаком неисправности стартера считается его нестабильное функционирование.

При выявлении неполадок многие автовладельцы обращаются к мастерам, хотя необходимые меры можно предпринять самостоятельно. Для начала рекомендуется ознакомиться с руководством автопроизводителя, а также с его советами по устранению подобных проблем. Помимо этого перед самостоятельным ремонтом желательно ознакомиться с рекомендациями по безопасной работе с транспортным средством. Далее можно придерживаться следующих советов, помогающих правильно выявить неполадки стартера и устранить их без посторонней помощи. Итак:

• При помощи стартера происходит раскрутка коленвала, при этом в камере для сгорания создаётся необходимое давление для возгорания горючей смеси (особенно это касается дизельных двигателей). При нехватке мощности двигатель не будет запускаться. По данной причине нужно вовремя менять стартер, оценивая не только соответствие креплений, но и достаточную мощность для раскрутки двигателя.

Бендикс для стартера ваз 2110

• Внимание. В процессе монтажа стартера нужно обязательно проверить его исправность, а также целостность шестерёнок бендикса и привода самого стартера. Кроме этого, устанавливая стартер на своё место, нужно проверить верность центрирования.
• Осторожность. Стартер ни в коем случае нельзя ронять, поскольку он является сложным электроприбором, который подвергается повреждению внутренних составляющих. С этим прибором нужно обращаться с осторожностью и бережностью.

Когда виновно втягивающее реле

Вы сели за руль, повернули ключ, включается панель приборов, заработал бензонасос. Поворачиваете дальше, но панель отключается, а стартер молчит. Отпускаете ключ, снова светится панель и работает бензонасос.

Первым делом проверьте, идет ли на втягивающее реле напряжение. Идет? Пробуйте замкнуть стартер. Отказывается крутить? Отсоедините сигнализацию, в ней тоже может быть причина, как и в самом замке зажигания ВАЗ 2110.

Ответить на вопрос, как произвести ремонт стартера в автомобиле, поможет данный материал:

Обнаружили, что все работает в «самостоятельном режиме», но в совокупности отказывает? Значит, точно – неисправности имеет втягивающее реле, и его следует заменить.

Замена бендикса и ремонт стартера

Бендикс стартера на ваз 2110

Для ремонта стартера требуются такие инструменты:

Когда пора менять бендикс

В ходе эксплуатации машин ВАЗ 2110 иногда водители могут замечать малую эффективность стартера, что влияет на функциональность двигателя, в результате автомобиль просто не заводится с первого раза.

Примечание! Некоторые путают эту проблему с разряженной аккумуляторной батареей. Чтобы исключить такую ситуацию, нужно проверить АКБ на предмет заряженности, и при необходимости произвести зарядку. Если же принятые меры не принесут требуемого результата, придётся ремонтировать стартер, во многих случаях это касается обгонной муфты.

Например, если при заведении двигателя «десятки» водитель будет слышать легкое потрескивание и ощущать заедание стартера, не обойтись без замены бендикса, другими словами, обгонной муфты.

Поэтапная инструкция замены бендикса

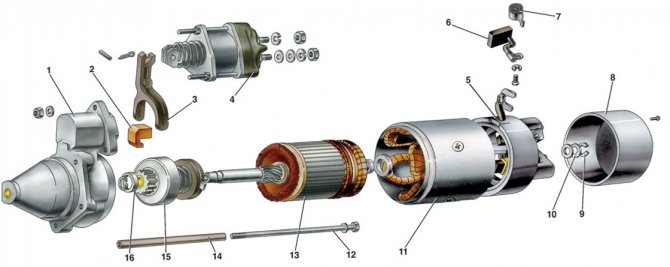

Ваз 2110 стартер бендикс схема

• Подготавливаются гаечные ключи, шестигранники и отвёртки. Далее нужно открыть капот и открепить «минусовой» провод от аккумуляторной батареи. Для удобства выполнения работ транспортное средство лучше загнать на яму для осмотра или на подъёмник. При установке защиты двигателя нужно обязательно снять её непосредственно перед ремонтными работами.
• Гаечным ключом откручивают крепления «плюсового» провода АКБ к втягивающему реле. После этих действий нужно снять две клеммы, при этом нужно отслеживать состояние проводной изоляции. Эти работы нужно осуществлять при использовании шестигранника, которым откручивают кронштейн.

• При помощи накидного ключа требуется отвернуть нижний болт, крепящий стартер. Такие действия, как правило, приносят много хлопот. Итак, накидным ключом откручивается фиксирующий болт снизу, после чего выворачивается верхний крепёжный болт. Для выполнения такого процесса понадобится трещотка, имеющая на конце кардан и две проставки. Теперь свободно отсоединяется кронштейн, который крепит стартер к блоку. Оборудование аккуратно извлекается.
• Отвинчиваются шпильки, проходящие вдоль стартера, которые фиксируют крышку, после чего стартер разделяется на две части. Крышку берут в руки и откручивают два винта, снимают кожух, стопорное кольцо и шайбу. С особой аккуратностью достаётся щетки(см.Замена щетки стартера ВАЗ 2110 и все про это) с ротором. Всё детали тщательно прочищают щеткой.

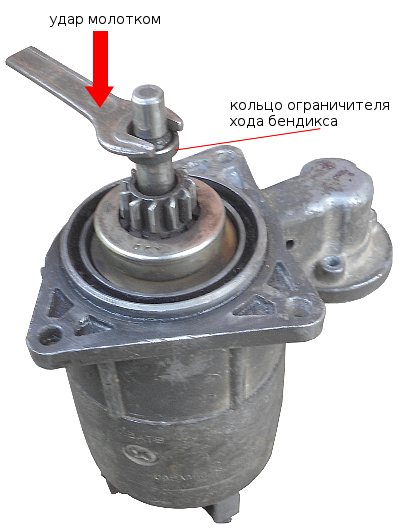

• Стопорное кольцо нужно сбить вниз и попытаться снять с вала ротора. Далее требуется снять бендикс и сменить его. В процессе выполнения работ нужно не забыть проверить состояние вилки и втулки. Чтобы демонтировать вилку, нужно аккуратно вынуть резиновую заглушку и извлечь заменяемую деталь. Её освобождают от обоймы и тщательно осматривают.

Бендикс и стартер

• Следующий этап подразумевает выпрессовку втулки с помощью набора головок. В случае, если втулки чересчур изношены, потребуется их замена. Их обратно запрессовывают под воздействием молотка. Как правило, удары должны наноситься не с максимальной силой, при этом рекомендуется применять деревянную подкладку. Все составляющие собираются в обратном разбору порядке. Теперь можно спокойно проверить функциональность отремонтированного стартера.

По окончанию сборки стартера требуется завинтить все открученные ранее крепёжные гайки от крышки и хорошо затянуть хомут.Далее стартер устанавливается на прежнее место, только сначала подсоединяют питающие провода. Когда все гайки закручены и механизм находится на своём месте, подключают клеммы АКБ. Теперь можно проверить результат выполненных ремонтных работ.

Ремонт бендикса

Ремонт бендикса стартера своими руками возможен, если изношены в первую очередь ролики, либо источник проблем – в загрязнении или в застывшей смазке.

Бендикс собран на завальцовке, причем наружная обойма муфты изготавливается из прочного металла. Развальцевать ее трудно, поэтому быстрее всего аккуратно прорезать обойму болгаркой.

Сбив ослабленную обойму с бендикса, вынимаем из него шестерню, ролики и пружины. Промыв внутренности, проверяем отсутствие глубоких забоин в пазах муфты и на хвостовике шестерни.

Осматриваем ролики: поверхность должна быть цилиндрической, без следов износа. Замену роликам можно найти, разобрав роликовый подшипник подходящего размера ( параметры подшипников найдёте в справочниках). Ослабшие пружины растягиваем на пару миллиметров или подбираем новые.

После сборки бендикса насухо проверяем его работу, проворачивая шестерню в сторону заклинивания: ролики должны заблокировать бендикс, после проворота в обратную сторону сразу освободить шестерню.

Перед сборкой добавляем в бендикс консистентную смазку средней вязкости с тем расчетом, чтобы она не густела излишне на морозе. Причем смазки должно быть минимум: ее задача – защита от коррозии внутренностей муфты, обильная смазка только мешает.

Надев на место обойму, фиксируем края пропила точечной сваркой. При этом нельзя перегревать бендикс, лучше использовать полуавтомат. Выступающую сварку счищаем, чтобы она не мешала движению бендикса в корпусе стартера.

Полезные советы

Стоит заметить, что при покупке нового бендикса нужно иметь при себе старый экземпляр. Очень часто различные муфты отличаются между собой мелкими деталями, которые визуально не запоминаются. В худшем случае можно приобрести неподходящий механизм.

Примечание! Треснутую или изношенную пластиковую шайбу, установленную на крышке стартера можно заменить. Если есть повреждения изоляции на шпильке механизма, её можно починить с помощью изоленты.

Сегодня любой ремонт машины можно выполнить на СТО, но в некоторых случаях можно обойтись и без этой услуги. Как правило, это касается мелкого ремонта или замены составляющих в механизмах. Таким образом, при помощи видео и фото можно заменить бендикс на стартере своими руками. При неоднократной разборке стартера ваз инструкция не нужна, так как всё можно сделать по памяти. Самостоятельный ремонт считается выгодным делом, поскольку цена услуг автосервиса далеко не демократичная.

Источник

Возможные причины поломки

Как упоминалось выше, вращение шестерни возможно только в направлении вращения якоря стартера. Если возможно вращение в обратном направлении — это явная неисправность, то есть, бендикс подлежит ремонту или замене. Причин этому может быть несколько:

• Уменьшение диаметра рабочих роликов в обойме вследствие естественного износа. Выходом из положения служит подбор и покупка шариков аналогичного диаметра. Некоторые автолюбители вместо шариков используют другие металлические предметы, например, кусочки сверла. Однако все же не советуем заниматься самодеятельностью, а купить шарики необходимого диаметра.
• Наличие на одной из сторон ролика плоских поверхностей, образовавшихся вследствие естественного износа. Рекомендации по ремонту аналогичны предыдущему пункту.
• Стачивание рабочих поверхностей ведущей или ведомой обоймы в тех местах, где они соприкасаются с роликами. В этом случае ремонт вряд ли возможен, поскольку такую выработку удалить невозможно. То есть, необходимо производить замену бендикса.

Меняем бендикс на ВАЗ-2110 своими руками (+артикулы)

Стартер представляет собой электрический двигатель, который работает от постоянного тока. Сгореть такой узел может по разным причинам. Если стартер не запускает двигатель или при подаче тока на него слышны щелчки, то не стоит покупать новый агрегат, его можно отремонтировать. Часто на ВАЗ-2110 потребуется замена бендикса в узле. Такая работа может быть выполнена своими силами.

Для чего предназначен бендикс?

Эта деталь относится к составляющей части стартера.

Бендикс изнашивается вследствие значительных нагрузок, испытываемых им при запуске двигателя автомобиля.

Чтобы его поменять, надо полностью демонтировать стартер с авто. Стартер крутит коленвал , в результате чего создается давление в камере сгорания. Если мощности стартера недостаточно, то запуск двигателя не происходит. Потому периодически надо менять стартер на новый или производить его ремонт. Перед проведением мероприятия стоит ознакомиться с инструкцией по безопасности проведения работ на авто.

Замена бендикса на ВАЗ-2110

Для проведения работ потребуются такие инструменты, материалы и приспособления:

Бендикс для стартера ВАЗ-2110 с девятью зубьями.

Часто, когда не заводится авто, это путают с разряженным аккумулятором. Потому важно проверить зарядку АКБ. Если это не даст требуемого результата, то стоит смотреть стартер.

Этапы работы

Проводится она так:

• Снять минусовую клемму от аккумулятора. Машину можно при этом поставить на смотровую яму. Это облегчит работу.
• Открутить плюсовой провод от стартера.

Откручиваем крышку стартера.

Сняв старый бендикс, сравниваем его с новым.

Стартер ставится на место и подсоединяется к сети авто. Теперь можно проверить результат сделанной работы.

Полезные советы

При покупке бендикса потребуется иметь при себе старый. Часто на авто могут отличаться некоторые элементы этой запчасти, в частности втулки. Покупать деталь надо только отечественного производства. Артикулы у запчасти могут быть разные, так как авто может иметь другую модификацию. Обычно на ВАЗ-2110 подходит стартер только от производителя. Эти моменты стоит уточнять у менеджера на точке продаж.

Выводы

Как видно из сказанного выше, такую работу можно провести своими силами. Если есть навыки, то это не займет много времени и поможет сэкономить на посещении СТО.

Оценка результатов работы

После завершения работы следует проверить, как запускается двигатель. Пусковый двигатель должен работать ровно, без характерных для неисправной обгонной муфты стуков и скрежета. Это является признаком качественно выполненной замены бендикса на автомобилях ВАЗ-2109-2115.

В некоторых случаях поменять бендикс оказывается недостаточно. Длительная работа неисправной муфты приводит к износу и повреждению зубьев маховика. При этом симптомы поломки, имевшиеся до замены шестерни, могут стать слабее, но не исчезают полностью. В подобных случаях необходимо произвести замену маховика.

При эксплуатации автомобилей ВАЗ рано или поздно водители отмечают, что во время пуска стартер менее эффективно крутит двигатель, и машина заводится не с первого раза.

Поначалу это списывают на разряженную АКБ. В таком случае рекомендуется проверить, не сел ли аккумулятор, зарядить его. Однако если подзарядка или замена аккумулятора не решила проблему, требуется ремонт стартера, и дело, скорее всего, в обгонной муфте.

К примеру, если при запуске двигателя «десятки» владелец регулярно слышит легкий треск, и после этого стартер заедает, скорее всего, требуется замена бендикса ВАЗ 2110, то есть той самой муфты.

1. Перед ремонтом снимаем клеммы аккумулятора, а лучше снять АКБ, и затем провода со стартера.
2. Снимаем стартер. Он должен крепиться на 3 болта, но обычно держится на двух, т.к. последний труднодоступен. Убираем теплоизолирующий считок, левой рукой вытягиваем стартер направо, до выхода из двигателя. Придется открутить провода, которые мешают достать стартер, и нужно не забыть обратно закрепить их в процессе сборки.
3. Отвинчиваем гайки на стартере, снимаем хомут. Плоской отверткой выталкиваем внутреннюю часть стартера, проверяем изоляцию на шпильках. Теперь можно снять оба стопорных кольца, для второго нужен ключ на 13.
4. Сбиваем кольцо с вала, поддевая отверткой, снимаем необходимую деталь.
5. Чтобы замена бендикса ВАЗ 2110 прошла успешно, при покупке нового лучше иметь на руках образец, поскольку обгонные муфты разнообразны и отличаются по конфигурации.
6. Сборку проводим в обратном порядке.

Если нужна замена бендикса ВАЗ 2107, ремонт также несложно провести, самостоятельно сняв клеммы с АКБ, откручиваем болты, крепящие стартер на «колокол» коробки. С завода крепление идет на 3 болтах, и если стартер еще не ремонтировался, потребуется лезть под автомобиль, т.к. откручивать последний болт неудобно.

• подав стартер вправо, убираем клемму от АКБ на втягивающем устройстве и тонкий проводок от замка зажигания.
• стартер разбираем, чистим, отвинчиваем втягивающее устройство, убираем толстый провод, вынимаем втягивающее. Заднюю крышку стартера вытаскиваем вместе с его средней частью и обмоткой.
• вытаскиваем шплинт, им же выбиваем стопор, вынимаем якорь с муфтой. Проверяем щетки, очищаем заднюю крышку стартерного устройства, заменяем втулку и тормозной диск крышки. После ревизии агрегат можно собирать, соблюдая обратный порядок действий.

Ремонт бендикса стартера своими руками

Ремонт стартера – дело хлопотное, но, проведя его своими руками, можно сэкономить семейный бюджет. Во время эксплуатации стартер постоянно испытывает большие нагрузки, и подвергается воздействию пыли, влаги, грязи и масла, что способствует быстрому разрушению изоляции электродвигателя и поломкам механизма привода.

Мы уже писали о некоторых признаках неисправности стартера и о проверке и ремонте втягивающего реле. Еще одной неисправностью, которая ведет к ремонту стартера, является пробуксовка обгонной муфты свободного хода – бендикса, возникающая в результате загрязнения пазов и роликов. В этом случае при включении стартера слышится шум вращающегося якоря, а коленчатый вал стоит на месте (это хорошо показано в видео-инструкции по ремонту стартера внизу страницы). Без ремонта здесь не обойтись.

Проверка бендикса и его ремонт без разборки стартера

Проверить бендикс можно непосредственно на автомобиле, не снимая весь агрегат. Для этого нужно:

1. Включить передачу;
2. Выжать педаль тормоза;
3. Запустить стартер.

Если при этом вы услышите звук вращения якоря, значит бендикс пробуксовывает и нуждается в ремонте или замене на новый.

Для начала можно попробовать провести небольшой ремонт и удалить загрязнения бендикса без разборки стартера. Для этого:

• снимите стартер с автомобиля (видео-инструкция в конце статьи);
• погрузите его целиком в емкость с бензином и оставьте там на несколько часов;
• не вынимая стартер из ёмкости, несколько раз прокрутите шестерню муфты для лучшей промывки пазов;
• выньте и просушите стартер.

Если в результате такого «не хитрого» ремонта неисправность не устранится, придется снимать и разбирать обгонную муфту.

Разборка-сборка бендикса при ремонте стартера

Ремонт стартера с разборкой бендикса выполняется в следующем порядке:

1. Перед разборкой бендикса, прежде всего, его необходимо снять с якоря (смотрите на видео ниже).
2. Затем очень аккуратно развальцуйте загнутый край кожуха и снимите его с наружной обоймы.
3. После этого снимите пружины и растяните их так, чтобы в свободном состоянии они увеличились примерно на 10 мм.
4. Далее необходимо промыть в бензине все детали бендикса, пазы наружной обоймы и зачистить забоины и заусенцы на рабочих поверхностях.
5. Не забудьте перед сборкой смазать моторным маслом все элементы конструкции.

Если вы правильно завальцуете края кожуха, то такой ремонт стартера продлит жизнь бендиксу еще на несколько лет.

Видео-инструкция по ремонту стартера — восстановление бендикса на автомобиле ВАЗ-2109

Бендикс стартера

51 16 59k

158 1 220k

Бендикс стартера (настоящее название — обгонная муфта) — это деталь, предназначенная для передачи крутящего момента от стартера двигателю автомобиля, а также для его защиты от высоких рабочих оборотов, на которых работает мотор. Бендикс стартера — это надежная деталь, и ломается она достаточно редко. Как правило, причина поломки — естественный износ ее внутренних деталей или пружин. Чтобы выявить неисправности, разберемся сначала с устройством и принципом работы бендикса.

Устройство и принцип работы

Большинство обгонных муфт (будем называть их более популярным среди автомобилистов словом — бендикс) состоят из ведущей обоймы (или наружного кольца), содержащей ролики и прижимные пружины, а также ведомой обоймы. Ведущая обойма имеет клиновые каналы, которые с одной стороны имеют значительную ширину. Именно в них вращаются подпружиненные ролики. В узкой же части канала ролики стопорятся между ведущей и ведомой обоймами. Как понятно из вышеописанного, роль пружин заключается в том, чтобы загонять ролики в узкую часть каналов.

Самостоятельный ремонт стартера на автомобилях ВАЗ 2110, 2112, 2111

Ремонт стартера обычно происходит на старых авто, та как этот агрегат является достаточно надежным и служит много лет без поломок, однако никто не застрахован от некачественных деталей и сборки. Самая часто возникающая неисправность – это подгорание контактов на втягующем, также может быть неисправность в обгонной муфте привода или износ контактных щеток. Разборка стартера не является сложным занятием и потребует небольшой набор стандартных инструментов. Первое, что нужно сделать – это снять стартер с автомобиля.

Далее будем ремонтировать тяговое реле. Ремонт может заключаться в чистке контактов или полной замене, но для начала его нужно снять.

После снятие втягующего проверяем, замыкаются ли контактной пластиной болты. Для этого вдвигаем якорь внутрь до упора и замеряем омметром на контактных болтах сопротивление. Если оно отсутствует, то меняем реле или ремонтируем.

Если у вас была поломка тягового реле, то на этом разборка заканчивается, если же все серьезнее, то приступаем к следующему этапу. Чтобы заменить щетки, якорь, бендикс, а также детали редуктора стартера понадобится полная разборка.

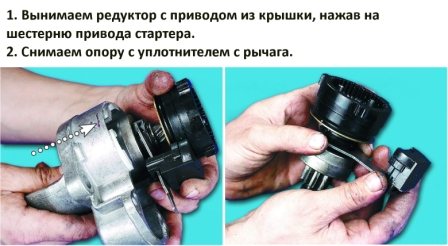

Ремонт редуктора стартера ВАЗ 2110, 2112, 2111

Шестерни, которые находятся внутри, с течением времени изнашиваются, появляется металлическая стружка и ухудшается свойство смазки. Редуктор должен быть хорошо смазан, чтобы уменьшить износ деталей.

Щеткодержатель проще всего менять в сборе.

При установке щеткодержателя, отгибаем фиксаторы и вынимаем пружины.

Для того, чтобы проверить якорь на возможные дефекты вынимаем его из корпуса.

Состояние обмотки проверяем с помощью лампы 220 В. Когда подводим напряжение к пластине коллектора и сердечнику якоря, лампа не должна гореть. Если горит, значит якорь подлежит замене.

Замена бендикса ВАЗ 2110, 2112 ,2111

Замена щеток

Сняв реле, как описано выше, снимаем статор с якорем, отвернув гайки стяжных шпилек. Снимаем шестерню с вала. На задней крышке отворачиваем два винта и снимаем ее. Вынимаем щеткодержатель. Вытаскиваем якорь.

Осматриваем состояние обмоток и коллектора. Сильного обгорания и обрывов проводки быть не должно. При помощи мелкой шкурки, зачищаем пластины коллектора и задиры шейки вала якоря. Осматриваем щетки. При их большом износе — меняем щеткодержатель в сборе. Собираем электродвигатель в обратном порядке, не забывая смазать шестерни планетарного редуктора.

При правильной переборке и использовании новых запчастей, можно продлить срок службы этого, необходимого в системе автомобиля, устройства.

Возможные причины возникновения проблем с запуском двигателя Лады Приоры

Автомобиль давно уже стал неотъемлемой частью нашей жизни. Представить жизнь без него многим из нас довольно трудно. Но иногда настает такой момент когда авто перестает заводиться в самое неподходящее время. Сталкиваясь с такой проблемой, многие автовладельцы не представляют, как быть в такой

Замена бендикса на стартере ВАЗ или ремонт своими руками

Замена бендикса на стартере – несложная процедура. Однако и она требует наличия определенных знаний и умений. Процесс замены занимает около 1 часа и не отличается на ВАЗ- 2110, 2109, ВАЗ-2114 и других переднеприводных моделях тольяттинского авто class=»aligncenter» width=»500″ height=»333″[/img]

1. Что такое бендикс, и в каких случаях требуется его замена
2. Замена бендикса
3. Оценка результатов работы
4. ВАЗ 2114 с редуктором (видео)
5. Ремонт бендикса своими руками (видео)

Что такое бендикс, и в каких случаях требуется его замена

Бендикс – муфта, использующаяся для зацепления пускового электромотора и маховика при запуске двигателя. Внешне элемент представляет собой косую шестерню и располагается на валу стартера. В момент его срабатывания она с помощью соленоида выдвигается вперед и соединяется с маховиком.

Когда подача электроэнергии прекращается, шестерня возвращается на место, рассоединяясь с маховиком. Амплитуда движения муфты составляет около 10 см. От чрезмерного смещения бендикс защищен стопорными кольцами.

Признаки неисправности муфты хорошо заметны, поэтому вопрос о том, как проверить бендикс стартера, обычно не встает. К «симптомам» неисправности относят:

• скрежет в районе маховика при попытке запустить мотор;
• вращение стартера вхолостую, без передачи крутящего момента на маховик;
• характерный стук в момент срабатывания втягивающего реле, после чего вращения вала не происходит.

» alt=»»> Неисправную шестерню обычно не ремонтируют, а меняют. Ремонт элемента возможен, однако подобные действия не обоснованы с точки зрения финансовых и временных затрат. Поэтому при поломке муфта подлежит замене. Если вы все же хотите отремонтировать ее, подробное видео будет в конце статьи.

На заметку: если деталь выдвигается, однако не входит в зацепление с маховиком, действуют следующим образом: автомобиль ставят на 2 передачу и вручную сдвигают его на пару сантиметров. Положение маховика и косой шестерни меняется, после чего запуск двигателя становится возможным. Перед попыткой запуска машину снимают с передачи.

Подобный метод не является способом ремонта, однако позволяет завести мотор и добраться до дома или автомастерской.

Замена бендикса

Замена бендикса ВАЗ-2110 и других переднеприводных моделей начинается с демонтажа стартера.

Для этого следует:

1. снять клемму « — » с аккумулятора;
2. ключом на 13 открутить и снять клемму питания с электромотора;
3. открутить болты крепления стартера ключом на 13 (2 сверху и 1 снизу);
4. извлечь стартер.

Стоит заметить, что болты крепления электромотора нередко закисают настолько, что открутить их становится сложно. В таком случае не следует пытаться выкрутить болт силой. Это может привести к его поломке. Необходимо обстучать головки молотком, залить их жидкостью WD-40 и подождать 15-12 минут.

После этого можно повторить попытку. Еще одним способом открутить закисший болт является его нагревание с помощью газовой горелки.

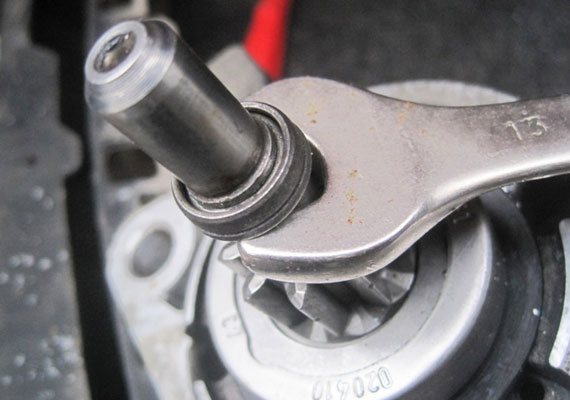

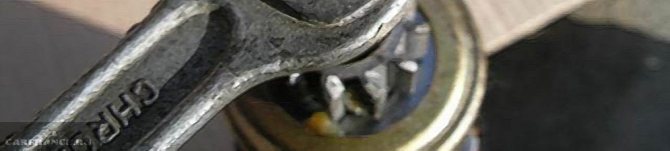

На снятом электромоторе с вала демонтируется стопорное кольцо. Для этого необходимо сбить его с посадочного места специальной оправкой (при ее отсутствии подойдет высокая головка на 15) и снять с помощью плоскогубцев. После этого деталь легко снимается вручную.

Вышеописанная процедура отвечает на вопрос о том, как снять бендикс со стартера. В целом, на этом основную часть ремонта можно считать законченной, так как заменить бендикс на стартере после того, как старый элемент был демонтирован – дело одной минуты.

Новую запчасть надевают на вал, после чего электромотор собирают в обратной последовательности. Надевают стопорные кольца, устанавливают на автомобиль, фиксируют болтами сам стартер и клемму питания, возвращают снятую клемму на аккумуляторную батарею.

На заметку: новый элемент перед установкой обязательно проверяется на исправность, так как качество запасных частей на автомобили ВАЗ оставляет желать лучшего. Чтобы проверить работоспособность нового элемента, его следует надеть на вал и попытаться провернуть в обоих направлениях. Исправная муфта вращается только против часовой стрелки.

Оценка результатов работы

После завершения работы следует проверить, как запускается двигатель. Пусковый двигатель должен работать ровно, без характерных для неисправной обгонной муфты стуков и скрежета. Это является признаком качественно выполненной замены бендикса на автомобилях ВАЗ-2109-2115.

В некоторых случаях поменять бендикс оказывается недостаточно. Длительная работа неисправной муфты приводит к износу и повреждению зубьев маховика. При этом симптомы поломки, имевшиеся до замены шестерни, могут стать слабее, но не исчезают полностью. В подобных случаях необходимо произвести замену маховика.

Как поменять бендикс на стартере

Как правило, для того, чтобы поменять бендикс, необходимо снять стартер и разобрать его. В зависимости от модели машины процедура может иметь свои особенности. Опишем алгоритм с момента, когда стартер уже снят и для замены бендикса предстоит разобрать его корпус:

Несколько месяцев назад, при заводке двигателя на холодную, стал появляться треск в районе стартера. Сначала не сильно и не всегда, но с каждым днем всё чаще и чаще. Стало понятно, что ремонта не избежать, вышла из строя обгонная муфта (бендикс). Так как стартер с момента выпуска автомобиля (13 лет назад) даже не снимался ни разу, я не знал какие там запчасти.

Заехал в гараж, снял корпус воздушного фильтра, и левый пыльник для удобства доступа к стартеру.

Стартер держится на трех шпильках, ключом на 13 откручиваем три гайки, и снимаем стартер.

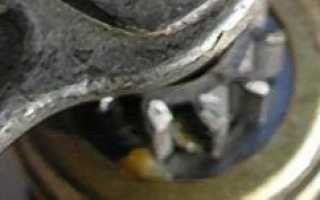

Бендикс просто так не снимешь со стартера, пришлось разбирать полностью, и кстати говоря не зря. Когда я разобрал стартер, щетки были в очень плачевном состоянии, двух практически вообще не было. Еще бы чуть чуть и он вообще сгорел.

Все валы, втулки и шестиренки оказались целыми, только вот пластиковая (или не пластиковая, я не понял) штука, по которой катаются шестиренки, раскололась.

Разборка стартера автомобилей ВАЗ 2108, 2109, 21099

Для проведения ремонта, обслуживания или замены деталей стартер необходимо снимать с двигателя и разбирать. Посмотрим как это сделать быстро — без лишних затрат времени и сил на примере разборки стартера 29.3708 широко применяемого на автомобилях ВАЗ 2108, 2109, 21099.

Необходимые инструменты

— Отвертка шлицевая (крестовая)

— Ключи (рожковые или накидные) на 10, 13 и 17 мм

— Съемник стопорных колец (необязательно)

Подготовительные работы

— Снимаем стартер с двигателя автомобиля

Порядок разборки стартера 29.3708

— Снимаем тяговое (втягивающее) реле

Для этого ключом на 13 мм отворачиваем гайку крепления наконечника вывода обмоток стартера, и отсоединяем наконечник от контактного болта тягового реле. Шлицевой отверткой (так же могут применяться винты под крестовую отвертку или ключ на 10 мм) отворачиваем три винта крепления реле и отсоединяем его от корпуса стартера.

Снимаем тяговое (втягивающее) реле стартера

При этом выводим из зацепления с наконечником рычага привода (бендикса) серьгу сердечника реле.

Снимаем сердечник втягивающего реле

— Снимаем защитную крышку щеточного узла стартера

Для этого шлицевой (крестовой) отверткой отворачиваем два винта ее крепления.

Снимаем заднюю защитную крышку стартера

Отсоединяем крышку от корпуса стартера. Под ней резиновое кольцо-прокладка.

Снимаем уплотнительное кольцо защитной крышки

— Извлекаем ось рычага привода стартера (бендикса)

Для этого плоскогубцами сжимаем усы ее фиксатора и ими же вынимаем фиксатор из отверстия на оси. Выбиваем ось из отверстия в корпусе стартера. Для выбивания оси можно использовать гвоздь подходящего диаметра и молоток.

Извлекаем ось бендикса (привода стартера)

— Снимаем кольцо ограничителя хода бендикса

Сбиваем его легкими ударами молотка (можно через рожковый ключ на 17 мм).

Сбиваем ограничительное кольцо хода бендикса

Находящееся под ним стопорное кольцо снимаем съемником или просто поддеваем шлицевой отверткой.

Снимаем стопорное кольцо ограничителя хода бендикса

— Отворачиваем два длинных винта стягивающих две половинки корпуса стартера

Для этого необходим ключ на 10 мм. Болты вынимаем, половинки разъединяем. Если не разъединяются, слегка стукаем молотком по передней половинке.

Отворачиваем стяжные болты корпуса стартера

— Извлекаем привод стартера (бендикс)

Вынимаем резиновую заглушку из прорези в передней части корпуса стартера. При помощи отвертки отсоединяем ножки рычага привода от выступов на самом приводе.

Снимаем привод стартера («бендикс»)

Выдвигаем бендикс вперед и вынимаем.

Детали привода («бендикса»)

— Разъединяем якорь и корпус стартера

Для этого поддеваем отверткой и снимаем стопорное полукольцо на хвостовике якоря. Так же снимаем находящуюся под ним шайбу.

Снимаем стопорное кольцо вала якоря

При необходимости снять обмотки статора отворачиваем винты их крепления на корпусе стартера.

Снимаем якорь и обмотки статора стартера

— Снимаем щетки

При необходимости снять щетки отворачиваем винты их крепления и извлекаем.

Снимаем щетки стартера

Примечания и дополнения

— Еще один стартер 5712.3708, устанавливаемый на автомобили ВАЗ 2108, 2109, 21099 имеет несколько иную конструкцию, и его разборка отличается от разборки стартера 29.3708.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте и в Одноклассниках TWOKARBURATORS OK

Стартер ВАЗ 2109 – как оценить неполадки и починить не хуже механика?

Для владельцев отечественных авто самостоятельный ремонт или сборка жизненно важных механизмов привычен и доступен, в этой статье попробуем повысить свой уровень мастерства и заменить стартер ВАЗ 2109 своими руками.

Схема стартера и назначение

На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.

Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.

Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.
